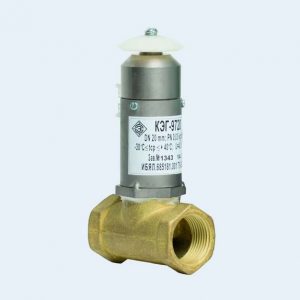

Электромагнитные газовые клапаны КЭГ-9720 (нормально закрытые)

100

Описание

Предназначены для использования в системах дистанционного управления газогорелочных устройств паровых и водогрейных котлов, теплогенераторов, бытовых отопительных установок и в технологических трубопроводных системах для управления потоком газа в качестве запорно-регулирующего органа и органа безопасности.

Область применения:

  • установка в помещении котельных, работающих на газе
  • в жилом секторе коммунального хозяйства, оборудованного плитами, водогрейными колонками, отопительными котлами, работающими на газе

Отличительные особенности:

  • для присоединения к газопроводу выполнена резьба по ГОСТ 6357-73 или фланцы по ГОСТ 12815-80
  • детали клапана выполнены из коррозионностойких материалов (алюминий, нержавеющая сталь)
  • седло клапана защищено от загрязнений фильтром на входе
  • клапан оснащен системой электрического присоединения со встроенным выпрямителем и контактом заземления
  • для подключения датчиков давления, контрольных приборов, трубопровода запальной горелки и других элементов в корпусе клапана имеется патрубок с резьбой 1/4 ”
  • герметичность затвора клапанов соответствует нормам класса А по ГОСТ 9544-93

Характеристики

Характеристики Значения Примечание
Условный проход Ду, мм 20; 25; 32;
40; 50; 65; 80
Время открытия/закрытия, с 1
Диапазон давлений, МПа 0 – 0,4
0 – 0,1
Ду=20; 25; 65; 80 мм
Ду=32; 40; 50; 65; 80 мм
Частота включения, 1/час 1000
300
Ду=20; 25; 32; 40; 50 мм
Ду=65; 80 мм
Объемный расход, м3/ч (по воздуху):
для Ду= 20 мм 3,6 при Рвх=0,4 МПа
для Ду= 25 мм 4,9 при перепаде ΔР=0,01 МПа
для Ду= 32 мм 160 при перепаде ΔР=0,01 МПа
для Ду= 40 мм 180 при Рвх=0,1 МПа
для Ду= 50 мм 200
для Ду= 65 мм 250 при перепаде 0,0076 МПа
для Ду= 80 мм 440
Напряжение питания, В 220 50 Гц;
Потребляемая мощность, ВА 35
75
90
Ду=20; 25; 32; 40; 50 мм
Ду=65 мм
Ду=80 мм
Степень защиты IP   65
IP   40
ДУ=65; 80
ДУ=20; 25; 32; 40; 50
Температура окружающей среды, оС -30 ÷  +40

Документация

Листовка keg-9720 НЗ

Паспорт keg-9720 НЗ 20,25

Паспорт keg-9720 НЗ 65,80

Паспорт keg-9720 НЗ 32,40,50
