Описание

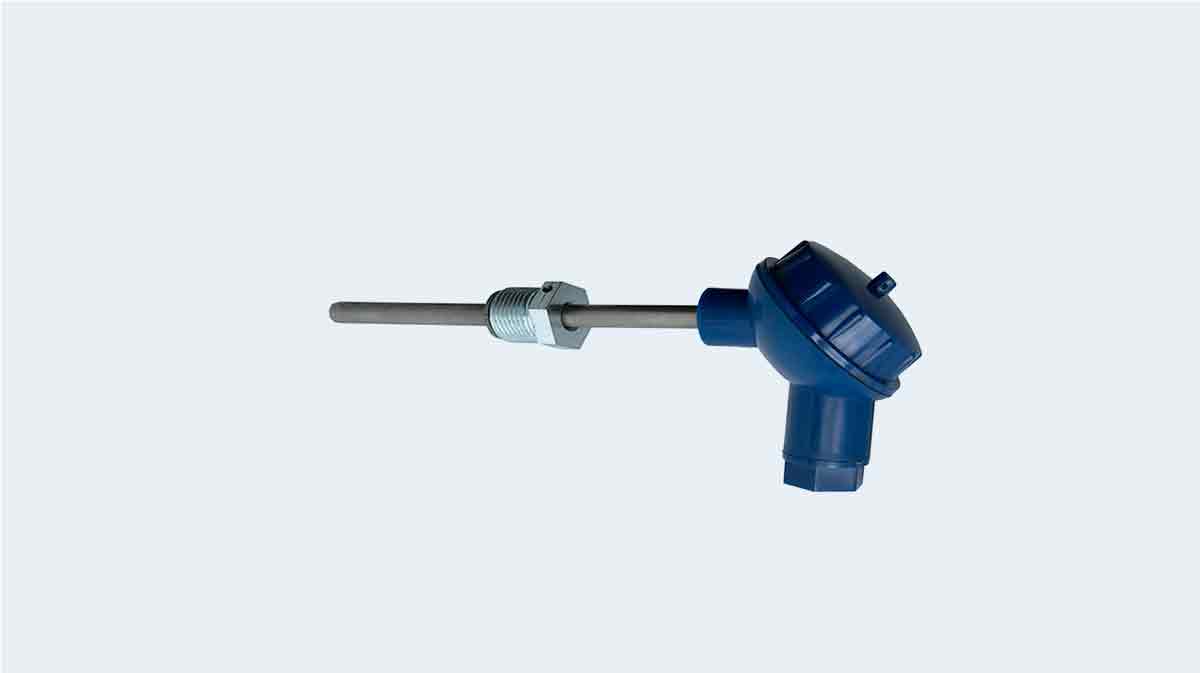

Термопреобразователи ТСП предназначены для измерения температуры газообразных, жидких и сыпучих веществ. Одинарный датчик температуры платиновый ТСП выпускаются в модификациях ТСП-101, ТСП-102, ТСП-103.
Термопреобразователи ТСП могут использоваться в устройствах контроля, регулирования и управления технологическими процессами в системах отопления, вентиляции, кондиционирования и других отраслях.
Существует два класса точности термопреобразователя ТСП: первый и второй. Несмотря на высокую точность подбора термометров в разности температур все же может возникать некоторая погрешность, величина которой зависит от класса точности термопреобразователя.
Модификации
Модификации одинарного датчика температуры платинового ТСП
| Описание модификации |
Обозначение при заказе |
| Термопреобразователи сопротивленияТСП-К |
ТСП-К-101 Г (3…+160 °C) (ГЛАДКАЯ D=6; ПЛАСТИКОВЫЙ КОРПУС) |
| Термопреобразователи сопротивленияТСП-101 |
Термопреобразователь ТСП-101 |
| Термопреобразователи сопротивленияТСП-102 |
Термопреобразователь ТСП-102 |
| Термопреобразователи сопротивленияТСП-103 |
Термопреобразователь ТСП-103 |
Характеристики
Основные технические характеристики одинарного датчика температуры платинового ТСП
| Параметры |
Значения |
| Тип чувствительного элемента |
Платиновый (Pt) |
| Номинальная статическая характеристика (НСХ) |
Pt 100, Pt 500, Pt 1000 |
| Температурный коэффициент α, °С-1 |
0,00385 |
Максимальный измерительный ток, мА, при сопротивлении:
100 Ом
500 Ом
1000 Ом |
1,0
0,7
0,3 |
| Класс допуска по ГОСТ 6651-2009 |
АА, А или В |
Допуск по ГОСТ 6651-2009, °С:
— для АА
— для А
— для В |
± (0,1 + 0,0017|t|)
± (0,15 + 0,002 |t|)
± (0,3 + 0,005 |t|) |
| Предел допускаемой относительной погрешности измерения разности температур Δt в диапазоне от Δt min до 150 ºС (только для модели ТСП-К) |
± (0,25 + 1,5Δtmin/ Δt)
± (0,5 + 3Δtmin/ Δt) |
Рабочий диапазон измеряемых температур, ºС:
— для ТСП-К |
от 3 до +160 |
| Минимальная измеряемая разность температуры для модели ТСП-К, Δt min.,ºС |
3 |
| Электрическое сопротивление изоляции при температуре (25±10)°С и относительной влажности (45- 80)%, МОм, не менее |
100 |
| Ток утечки, мА, не более |
5 |
| Время термической реакции, не более, с |
60 |
| Схема соединения чувствительного элемента |
2-х проводная, 4-х проводная |
| Степень защиты |
IP65 или IP54 |
| Рабочее давление, МПа, не более |
0,01 или 1,6 |
| Средний срок службы лет, не менее |
10 |
| Длина монтажной части, L, не более, м |
60,70, 80, 100, 120, 160, 250 |
Габаритные размеры коммутационной головки, не более, мм:
модель ТСП-102, ТСП-103
модели ТСП и ТСП-К-101 с монтажной гайкой
модели ТСП и ТСП-К-101 без монтажной гайки |
85х60х36
80х58х125
80х58х64 |
| Масса, кг, не более |
0,6 |
Условия эксплуатации:
— температура окружающего воздуха, ºС
— относительная влажность окружающего воздуха, при 35 ºС и ниже |
от -50 до +70
80 % |
| Межповерочный интервал, лет |
4 |
Типы исполнения ТСП и ТСП-К
| Условное обозначение НСХ ЧЭ |
Диапазон измерений, ºС |
| Термопреобразователи сопротивления по ГОСТ 6651-2009 |
| ТСП-101 |
ТСП-К |
ТСП-102 |
ТСП-103 |
| Pt 100 (α=»0,00385 °С-1 ) |
от -50″ до 200 |
от -50 до 400 |
от 0 до 160 |
от -50 до 50 |
от -50 до 150 |
| Pt 500 (α=»0,00385 °С-1 ) |
от -50″ до 200 |
от -50 до 400 |
от 0 до 160 |
от -50 до 50 |
от -50 до 150 |
| Pt 1000 (α=»0,00385 °С-1 ) |
от -50″ до 200 |
от -50 до 400 |
от 0 до 160 |
от -50 до 50 |
от -50 до 150 |
