Описание

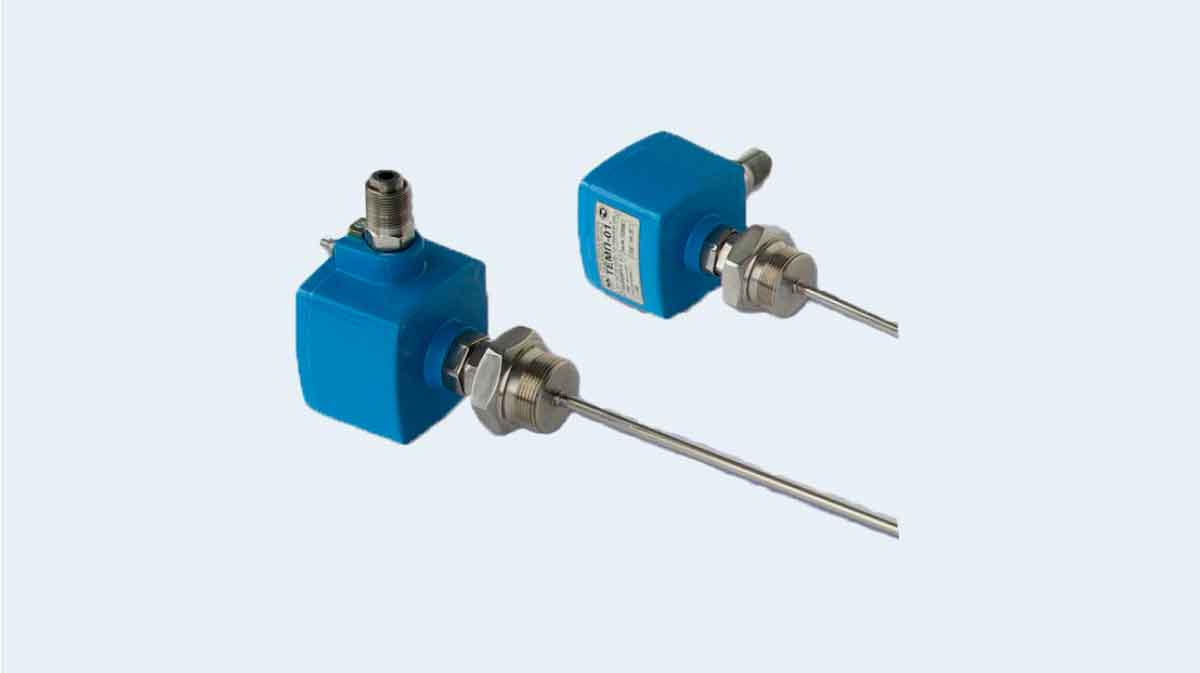

Многоточечный датчик температуры ТЕМП-01 (преобразователь температуры) предназначен для непрерывного измерения температуры жидких продуктов (нефтепродукты, нефть, пищевые жидкости и др.) в нескольких точках и может применяться на технологических емкостях и базах хранения как автономно, так и в системах коммерческого учета. Датчик температуры ТЕМП-01 преобразовывает сигнал с датчиков температуры и выдает его по интерфейсу RS-485 в АСУ верхнего уровня.
Основные функции многоточечного датчика температуры ТЕМП-01:
- циклическое считывание с датчиков измеренной температуры продукта;
- выдача по протоколу ModBus RTU текущих значений измеренной температуры с каждого датчика по интерфейсу RS485.
Многоточечный датчик температуры ТЕМП-01 имеет измерительный шлейф, длина которого может быть от 1 до 16 метров. Внутри шлейфа с шагом 500 мм расположены датчики температуры. Длина измерительного шлейфа и шаг размещения датчиков температуры могут быть изменены по спецзаказу.
ТЕМП-01 имеет маркировку взрывозащиты «1Exd[ia]IIBT3 Х», соответствует требованиям ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.1-99 (МЭК 60079-1-99) ГОСТ Р51330.10-99 (МЭК 60079-11-99), и может устанавливаться во взрывоопасных зонах класса 0 помещений и наружных установок, а также вне взрывоопасных зон.
Преимущества
Преимущества многоточечного датчика температуры ТЕМП-01
- высокая точность измерений;
- надежность и стабильность работы в широком диапазон температур, в агрессивных средах;
- низкое (24 В) напряжение питания;
- возможность использования прибора во взрывоопасных зонах;
- интерфейсный выход — RS485;
- длина гальванически развязанных выходных линий связи (без дополнительных расширителей магистрали) — до 1000 м.
Принцип действия
Принцип действия многоточечного датчика температуры ТЕМП-01:
Многоточечный датчик температуры ТЕМП-01 имеет моноблочную конструкцию, использующую гибкий чувствительный элемент (устойчивый к воздействию агрессивной жидкости — материал чувствительного элемента: нержавеющая сталь и фторопласт) и электронный модуль во взрывонепроницаемой оболочке. Измерение температуры осуществляется цифровыми датчиками (размещенными внутри чувствительного элемента).
Преобразователи температуры ТЕМП-01 могут быть объединены в локальную сеть с интерфейсом RS-485, что позволяет подключить без повторителей сигнала до 32 приборов на одну линию связи, при наличии повторителей — до 250 приборов.
Многоточечный датчик температуры ТЕМП-01 может использоваться в комплекте со следующими техническими и программными средствами, поставляемыми отдельно:
- ПЭВМ или промышленный контроллер с соответствующим программным обеспечением;
- преобразователь интерфейса RS-485/RS-232;
- блок питания;
- программное обеспечение верхнего уровня.
Характеристики
Основные технические характеристики многоточечного датчика температуры ТЕМП-01
| Параметры |
Значения |
| Напряжение питания |
| ТЕМП-01 |
+18 … 36 В |
| Рабочая длина ЧЭ |
| ТЕМП-01 |
от 1 м до 16 м с дискретностью 500 мм |
| Диапазон измерения: |
| температуры среды |
-40 °С … +95 °С |
| Погрешность измерения температуры |
| в диапазоне -40 °С … -10 °С |
±2°С |
| в диапазоне -10 °С … +85 °С |
±1°С |
| в диапазоне +85 °С … +95 °С |
±2°С |
| Выходной цифровой сигнал |
| ТЕМП-01 |
RS-485 |
| Период измерения температуры, не менее |
| ТЕМП-01 |
1 с |
| Условия эксплуатации: |
| температура окружающей среды |
-40 °С … +50 °С |
| давление в объекте контроля |
до 1,6 МПа |
| относительная влажность |
до 95% (при 35 °С) |
| вибрационные нагрузки |
5 … 80 Гц, 1 g |
| Степень защиты обеспечиваемая оболочкой |
| ТЕМП-01 |
IP65 |
Комплект поставки
- 1. Многоточечный датчик температуры ТЕМП-01 — 1 шт.
- 2. Руководство по эксплуатации — 1 экз.
