Описание
Счетчики имеют корпус с защитой магнитной муфты от воздействия внешнего магнитного поля и имеют следующие исполнения:
- корпус из материала — латунь ЛС-59 с покрытием хромом;
Дистанционный съем показаний (по отдельному заказу) обеспечивается через датчик. Передаточный коэффициент (цена импульса) указывается при заказе потребителем. Он может быть равен от 0,01 до 10 м3/имп. и указывается в паспорте счетчика.
Параметры низкочастотных импульсов:
- амплитуда импульсов – 3…3,8 В;
- полярность — положительная.
В цепи датчика может быть внешний источник питания постоянного тока напряжением не более 3,6В.
Характеристики
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ:
| Наименование параметра |
Значение параметра |

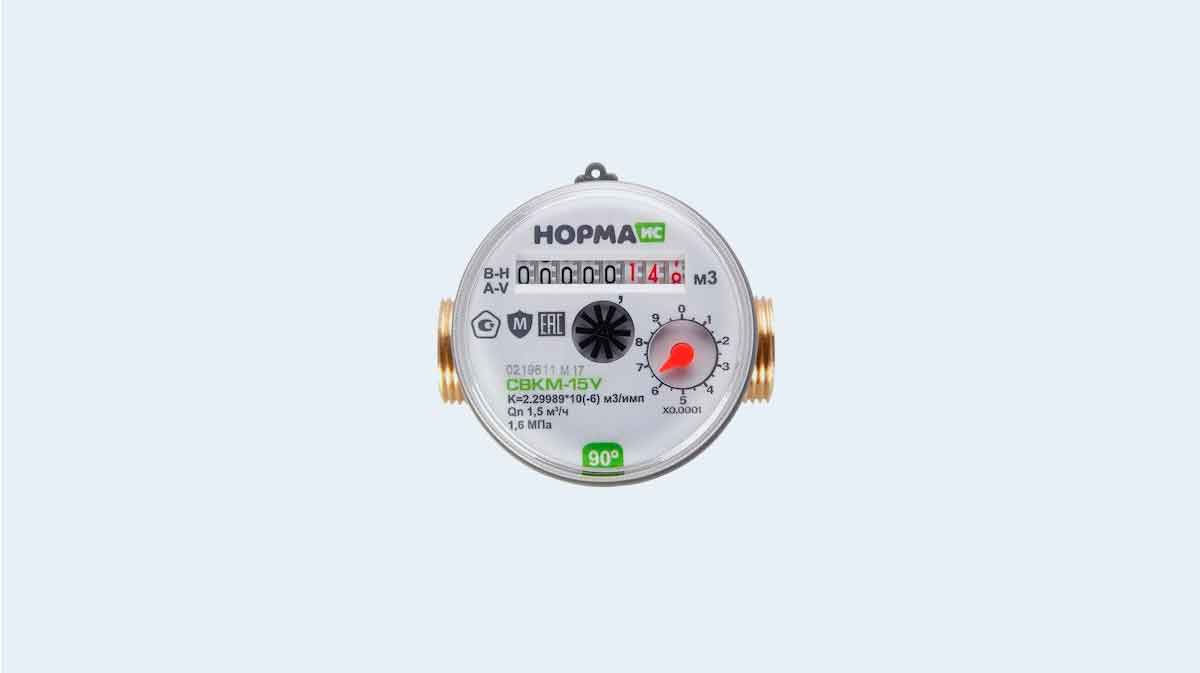

| МОДЕЛЬ |
|
| — |
«НОРМА СВКМ-15У» 80 мм |
| Диаметр условного прохода Ду, мм |
15 |
| Расход воды Q, м3/час: |
— |
| Минимальный Qmin |
— |
| Класс А (вертикальная установка) |
0,07 |
| Класс В (горизонтальная установка) |
0,07 |
| Класс C |
0,15 |
| Переходный Qt: |
— |
| Класс А (вертикальная установка) |
0,15 |
| Класс В (горизонтальная установка) |
0,12 |
| Класс C |
— |
| Номинальный Qn |
1,5 |
| Максимальный Qmax |
3 |
| Пределы допускаемой относительной погрешности, % |
— |
| в диапазоне расходов от Qmin до Qt |
±5 |
| в диапазоне расходов от Qt до Qmax включительно |
±2 |
| Емкость счетного механизма, м3 |
99999,999 |
| Цена деления младшего разряда, м3 |
0,0001 |
| Диапазон рабочих температур, °С |
от 5 до 90 * |
| Макс. рабочее давление воды не более, МПа |
1 |
| Потеря давления при Qmax не более, МПа |
0,1 |
| Порог чувствительности |
не более 0,5 Qmin |
| Номинал. диаметр резьбового соединения на корпусе счетчика, дюйм |
1,0 |
| номинальный диаметр резьбового соединения штуцеров, дюйм |
03.04.14 |
|
|
|
|
