Описание

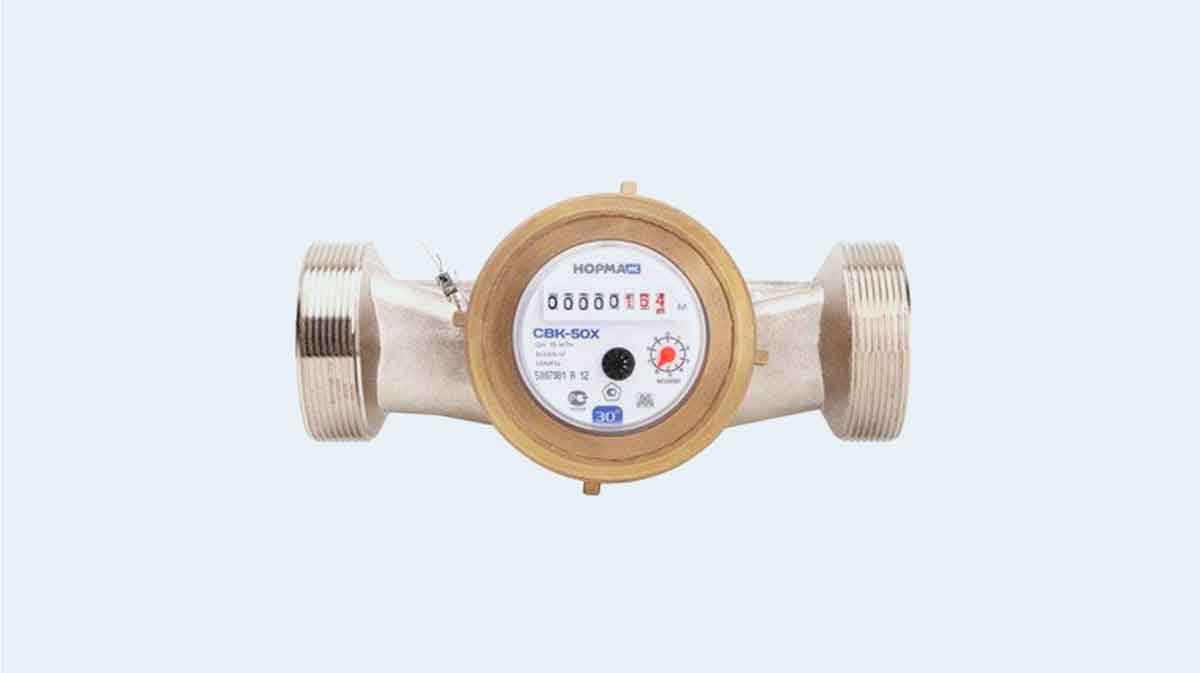

Счетчики НОРМА СВКМ-50 имеют корпус с защитой магнитной муфты от воздействия внешнего магнитного поля и имеют следующие исполнения:
- корпус из материала – латунь ЛС-59 с покрытием хромом;
Дистанционный съем показаний (по отдельному заказу) обеспечивается через датчик. Передаточный коэффициент (цена импульса) указывается при заказе потребителем. Он может быть равен от 0,01 до 10 м3/имп. и указывается в паспорте счетчика.
Параметры низкочастотных импульсов:
- амплитуда импульсов – 3…3,8 В;
- полярность – положительная.
В цепи датчика может быть внешний источник питания постоянного тока напряжением не более 3,6В.
Характеристики
| Номинальный расход м3/час |
15,0 |
| Диаметр условного прохода |
50 |
| Вода |
холодная / горячая |
| Импульсный выход |
есть / нет |
| Область применения |
бытовой |
| Тип счетчика |
крыльчатый одноструйный |
| Материал корпуса счетчика |
латунь ЛС-59 с покрытием хромом |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ:
| Наименование параметра |
Значение параметра |
| Диаметр условного прохода Ду, мм |
50 |
| Расход воды Q, м3/час: |
– |
| Минимальный Qmin |
0,3 |
| Класс В (горизонтальная установка) |
– |
| Класс А (вертикальная установка) |
– |
| Переходный Qt: |
– |
| Класс В (горизонтальная установка) |
– |
| Класс А (вертикальная установка) |
– |
| Номинальный Qn |
15 |
| Максимальный Qmax |
30 |
| Пределы допускаемой относительной погрешности, % |
– |
| в диапазоне расходов от Qmin до Qt |
±5 |
| в диапазоне расходов от Qt до Qmax включительно |
±2 |
| Емкость счетного механизма, м3 |
99999,999 |
| Цена деления младшего разряда, м3 |
0,0001 |
| Диапазон рабочих температур, °С |
– |
| для учета холодной воды |
от 5 до 30 |
| для учета горячей воды |
от 5 до 90 * |
| Макс. рабочее давление воды не более, МПа |
1 |
| Потеря давления при Qmax не более, МПа |
0,1 |
| Порог чувствительности |
не более 0,5 Qmin |
| Номинал. диаметр резьбового соединения на корпусе счетчика, дюйм |
1,0 |
| номинальный диаметр резьбового соединения штуцеров, дюйм |
03.04.14 |
| Габаритные размеры (длина, высота, ширина) не более, мм |
130,82,76 |
|
* по специальному заказу исполнение для диапазона рабочих температур (5÷150)°С. |
