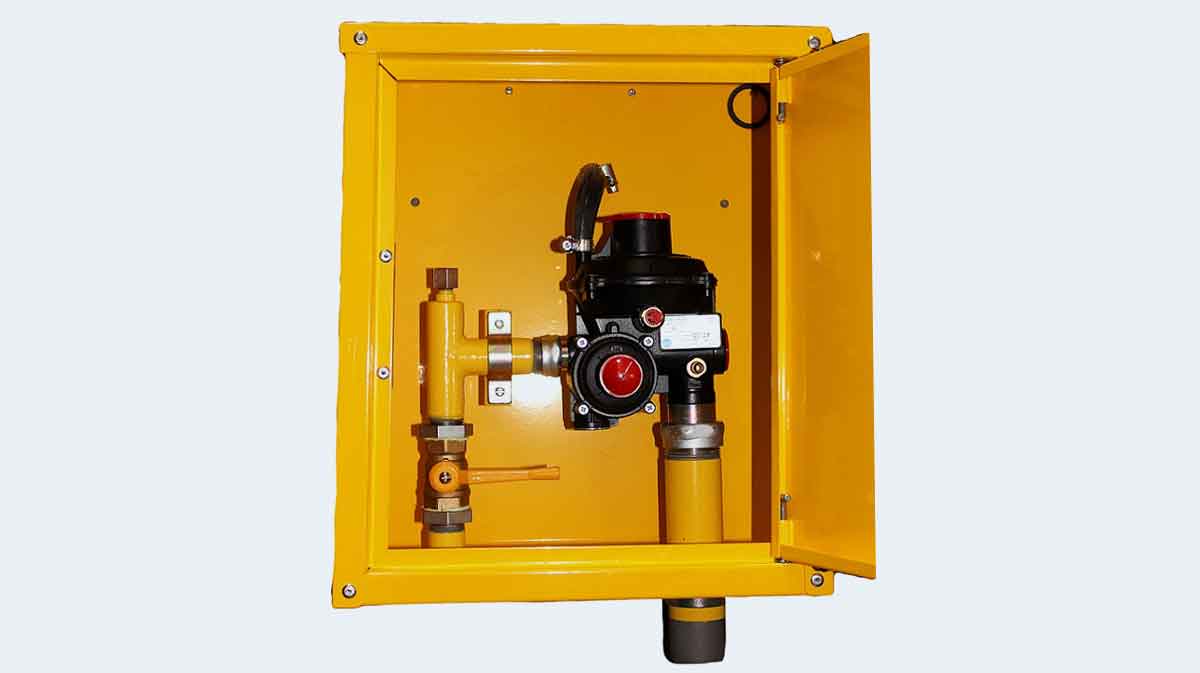

Газорегуляторный пункт шкафной ГРПШ-10-1, ГРПШ-10М-1, ГРПШ-10М-50

100 ₽

Категория:

Описание

Газорегуляторный пункт шкафной с одной линией редуцирования производится на базе регуляторов давления газа VENIO-A-15, -35, -50 и предназначен для редуцирования высокого и среднего давления природного газа в диапазоне 0,05-0,6 МПа на низкое 2-3 КПа, а так же фильтрации газа, автоматического поддержания выходного давления на заданном уровне независимо от изменений входного давления и расхода, автоматического прекращения подачи газа при повышении или понижении выходного давления сверх допустимых заданных значений. Данный ГРПШ снабжен всеми необходимыми устройствами безопасности, встроенными в регулятор, а именно предохранительным запорным клапаном (ПЗК) и предохранительным сбросным клапаном (ПСК). Представляет собой металлический с порошковой покраской шкаф, в котором размещено технологическое оборудование.

Характеристики

Наименование ГРПШ-10-1, м-1, м-50
Регулятор давления газа Venio-A-15, -35, -50
Рабочая среда Природный газ по ГОСТ 5542-2014
Наименьшее входное давление, Рвх., МПа 0,05
Наибольшее входное давление, Рвх., МПа 0,6
Пределы регулирования номинальных значений
настройки выходного давления, Рвых., кПа		 2…3
Точность регулирования, % кПа
от верхнего предела настройки Рвых.		 ±10
Класс точности, % ±10
Диапазон настройки срабатывания
предохранительного сбросного клапана (ПСК), кПа		 2,4…3,5
Диапазон настройки срабатывания
предохранительного запорного клапана (ПЗК), кПа
— при повышении выходного давления
— при понижении выходного давления		 1,25…1,5
0,2…0,75
Погрешность срабатывания ПЗК от номинального
значения настройки, %
— при повышении выходного давления
— при понижении выходного давления		 ±5
±5
Температура окружающей среды, °С от -40 до +60
Габаритные размеры, мм, не более 400х335х724
Масса, кг, не более 20

Документация

Листовка ГРПШ-10-1, -10М-1, 10М-50 от 16.02.2022_ЭЗОТ_compressed Презентации
Листовка ГРПШ-10-1-С-G4(G6) от 16.02.2022_ЭЗОТ_compressed Презентации
Листовка ГРПШ-6 (ГАЗСЕРТ)_от 28.02.2022_compressed Презентации
Листовка ГРПШ-10-1-ЛП(ПЛ)-М от 16.05.2022 Презентации
ГРПШ-10, 10МС (-2У1) от 16.02.2022_ЭЗОТ_compressed Презентации
ГРПШ-10МС (215) РЭ 13.05.2022 Руководства и паспорта
ГРПШ-6 (257) РЭ 13.05.2022 Руководства и паспорта
ГРПШ-10 (557) РЭ 13.05.2022 Руководства и паспорта
ГРПШ-10-ЛП (691) РЭ 16.05.2022 Руководства и паспорта
Декларация о соответствии ТР ТС 010 Сертификаты
Сертификат на тип ГРПБ от 30.08.2021 Сертификаты
Сертификат соотвествия ГРПШ, ГРПБ, ГРУ. ГАЗСЕРТ до 17.07.2027 Сертификаты
