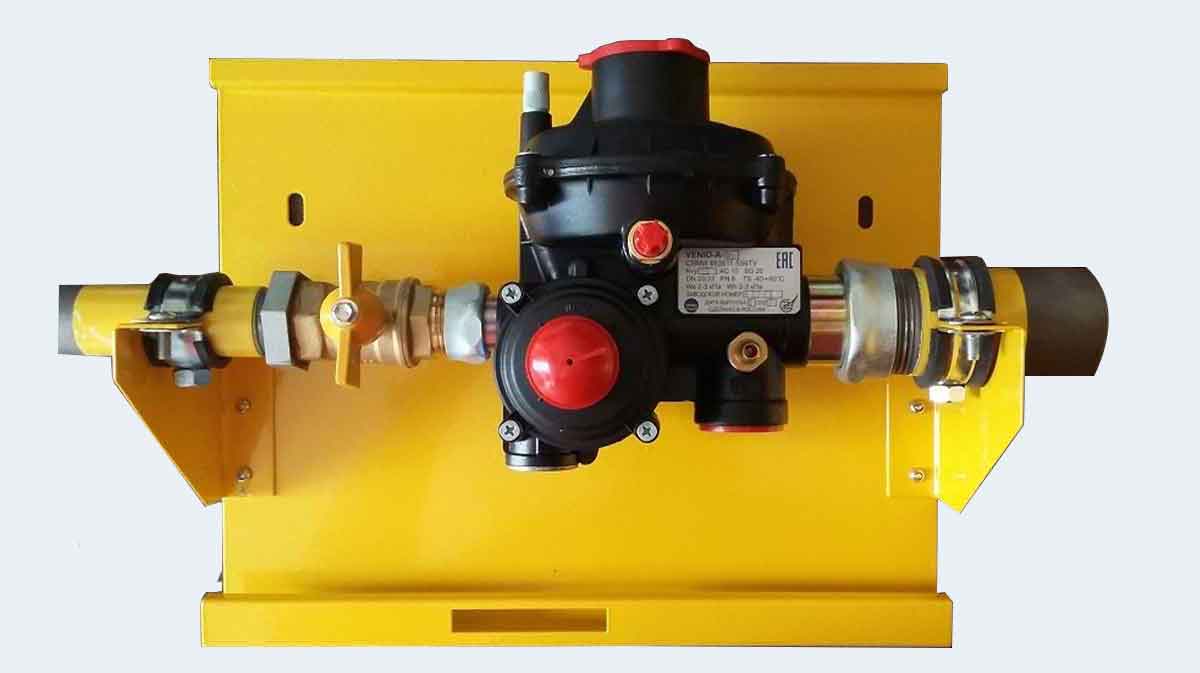

Газорегуляторный пункт шкафной ГРПШ-10-1-ЛП-М, ГРПШ-10М-1-ЛП-М, ГРПШ-10М-50-ЛП-М

Газорегуляторный пункт шкафной ГРПШ-10-1-ЛП-М, ГРПШ-10М-1-ЛП-М, ГРПШ-10М-50-ЛП-М

Запросить актуальную цену
Запросить КП
Запросить консультацию менеджера
Категория:

Описание

Используется для редуцирования высокого и среднего давления газа на низкое, автоматического поддержания
выходного давления на заданном уровне при изменениях расхода и входного давления,
автоматического отключения подачи газа при аварийном повышении или понижении выходного
давления сверх допустимых заданных значений.

Характеристики

                         Наименование параметра или размера ГРПШ-10-1-ЛП(ПЛ)-М на VENIO–A-15 ГРПШ-10М-1-ЛП(ПЛ)-М на VENIO–A-35
Документ, устанавливающий технические требования к изделиям ТУ 243 РФЗ.118-92
Рабочая среда Природный газ по ГОСТ 5542-2014
Наименьшее входное давление, Рвх., МПа Наибольшее входное давление, Рвх., МПа 0,05 0,6
Пределы регулирования номинальных значений настройки выходного давления, Рвых., кПа 2…3
Точность регулирования, % кПа  от верхнего предела настройки Рвых. ±10
Класс точности, % ±10
Диапазон настройки срабатывания

предохранительного сбросного клапана (ПСК), кПа

 2,4…3,5
Диапазон настройки срабатывания

предохранительного запорного клапана (ПЗК), кПа

–  при повышении выходного давления

–  при понижении выходного давления





(3,5…4,5)Рвых

(1,2…2,2)Рвых
Погрешность срабатывания ПЗК от номинального значения настройки, %

–  при повышении выходного давления

–  при понижении выходного давления





±5

±5
Степень герметичности рабочего и запорного клапанов Класс «А» по ГОСТ Р 54808-2011
Температура окружающей среды, °С от минус 40 ºС до + 60 ºС
Работоспособен в условиях воздействия вибрации с частотой (5…35) Гц и амплитудой смещения 0,75мм
Присоединительные размеры:

–  входного патрубка

–  выходного патрубка

 Сварное ГОСТ 16037-80

DN G¾ – В (20мм),

DN G1¼ – В (32мм),
Расположение входного и выходного патрубков Осевое (горизонтальное)
Габаритные размеры, мм, не более 335х180х250
Масса, кг, не более 20



Таблица пропускной способности регуляторов: Venio–A-15, Venio–A-35, Venio–A-50



Значение

Рвх,

МПа

 Наибольшая пропускная способность Q наиб, м3/ч
Шифр регулятора
VENIO-A-15 VENIO-A-35 VENIO-A-50
0,05 14 32 45
0,1 15 35 50
0,2 15 35 50
0,3 15 35 50
0,4 15 35 50
0,5 15 35 50
0,6 15 35 50

Документация

Листовка ГРПШ-10-1, -10М-1, 10М-50 от 16.02.2022_ЭЗОТ_compressed Презентации
Листовка ГРПШ-10-1-С-G4(G6) от 16.02.2022_ЭЗОТ_compressed Презентации
Листовка ГРПШ-6 (ГАЗСЕРТ)_от 28.02.2022_compressed Презентации
Листовка ГРПШ-10-1-ЛП(ПЛ)-М от 16.05.2022 Презентации
ГРПШ-10, 10МС (-2У1) от 16.02.2022_ЭЗОТ_compressed Презентации
ГРПШ-10МС (215) РЭ 13.05.2022 Руководства и паспорта
ГРПШ-6 (257) РЭ 13.05.2022 Руководства и паспорта
ГРПШ-10 (557) РЭ 13.05.2022 Руководства и паспорта
ГРПШ-10-ЛП (691) РЭ 16.05.2022 Руководства и паспорта
Декларация о соответствии ТР ТС 010 Сертификаты
Сертификат на тип ГРПБ от 30.08.2021 Сертификаты
Сертификат соотвествия ГРПШ, ГРПБ, ГРУ. ГАЗСЕРТ до 17.07.2027 Сертификаты
