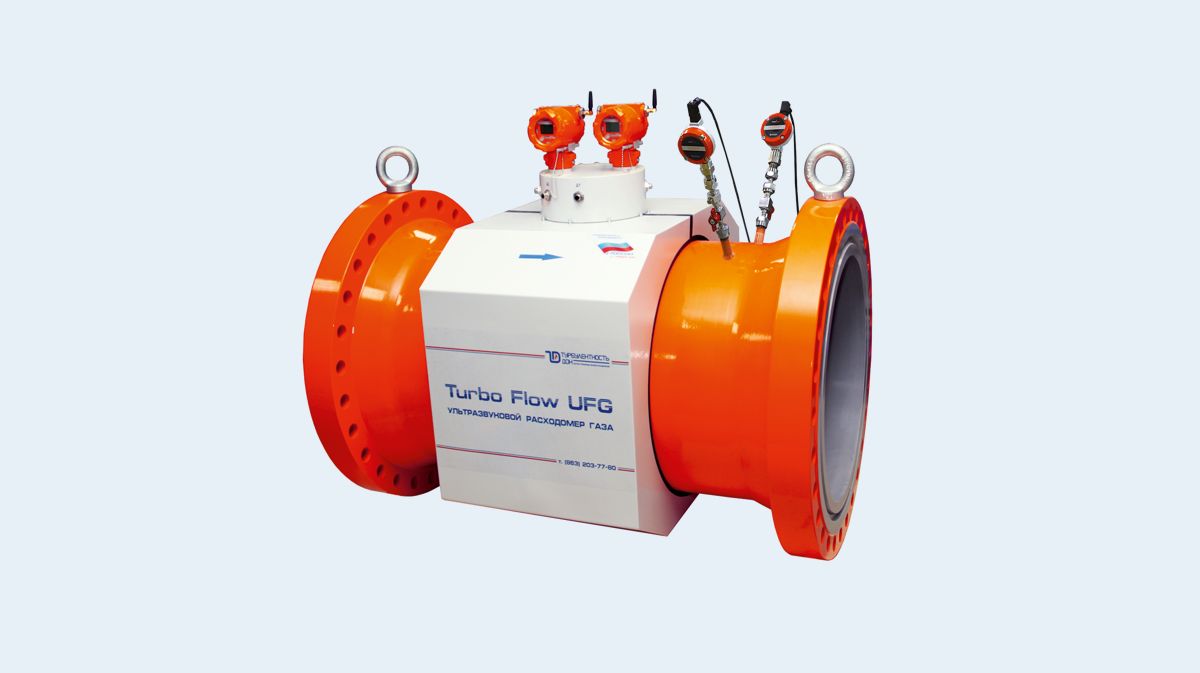

Ультразвуковой расходомер-счетчик газа Turbo Flow UFG-F

Категория:

Описание

Расходомеры – счетчики газа ультразвуковые Turbo Flow UFG-F внесены в единый Реестр материально-технических ресурсов, допущенных к применению на объектах Общества и соответствующих требованиям ПАО «Газпром» и в перечень производителей оборудования и программного обеспечения систем промышленной автоматизации и метрологического обеспечения применяемого в БРД ПАО «Газпром нефть» (КТ-610).

Назначение

Ультразвуковые расходомеры газа предназначены для высокоточного измерения объемного расхода газа,  массового расхода газа в рабочих и стандартных условиях на трубопроводах Ду 50…1400 мм.

Электронный вычислительный блок расходомера производит:

  • Измерение параметров среды: температуры, давления, скорости потока газа
  • Приведение объёма газа к стандартным условиям
  • Архивирование измеренных параметров
  • Опционально: передача данных по каналам беспроводной связи (GSM, GPRS, NBIoT, LORA) или проводной (RS-485, Ethernet)

Характеристики

Характеристика Значение
Диаметр номинальный Dn 50-500 от 600 до
1400
Диапазон измерений расхода газа, м3/час от 1,4 до 32000 от 300 до
150000
Динамический диапазон Qmin/Qmax 1:20, 1:30, 1:50, 1:65, 1:80, 1:100,
1:130, 1:160, 1:200, 1:400, 1:700,
1:800, 1:1000, 1:1150, 1:2000,
1:2600		 1:50, 1:65,
1:80,
1:100
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема газа при рабочих условиях, для комбинации пар приемо передатчиков в диапазоне расходов
Qmin≤ Q < 0,01 Qmax:
 — при 1 парах приемопередатчиков, % ± 3,0/3,2* (± 3,5**) —
— при 2 парах приемопередатчиков, % ± 2,0/2,2* (± 2,5**) —
—  при 2, 4, 6, 8 парах приемопередатчиков, % ± 1,0/1,2* (± 1,5**)
— при 4, 6, 8 парах приемопередатчиков, %
 ± 0,5/0,7* (± 1,0**)
— при 4,6,8 парах приемопередатчиков
 ± 0,5/0,7* —
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема газа при рабочих условиях, для комбинации пар приемопередатчиков в диапазоне расходов
0,01Qmax ≤ Q < Qmax:
— при 1 паре приемопередатчиков, %  ± 1,5/1,7* (± 2,0**)  —
— при 2 парах приемопередатчиков, % ± 1,0/1,2* (± 1,5**) —
— при 2, 4, 6, 8 парах приемопередатчиков, % ± 1,0/1,2* (± 1,5**)
— при 4, 6, 8 парах приемопередатчиков, % ± 0,5/0,7* (± 1,0**)
— при 4,6,8 парах приемопередатчиков
(по специальному заказу), %		 ± 0,3 (± 0,5*)  —
Скорость потока газа в обоих
направлениях, м/с, не более		 45 35
Диапазон избыточного давления газа,
МПа		 от 0,1 до 25

Документация

Руководство по эксплуатации
