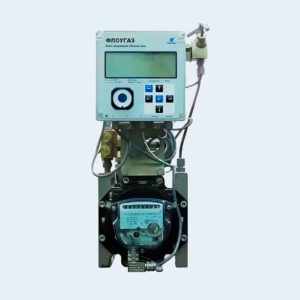

Комплекс для измерения количества газа мембранный счетчик и корректор ФЛОУГАЗ-Т КИ-СТГ-МС-ФТ

Комплекс для измерения количества газа мембранный счетчик и корректор ФЛОУГАЗ-Т КИ-СТГ-МС-ФТ

Категория:

Описание

Комплексы для измерения количества газа предназначены для измерения рабочего объема природного газа по ГОСТ 5542 и автоматического приведения измеренного объема газа к стандартным условиям в зависимости от температуры, давления и коэффициента сжимаемости газа в сетях низкого давления до 0,05 МПа на узлах учета газа коммерческих потребителей с рабочими расходами до 160 м³/час.

Характеристики

  • Температура окружающей среды:
  • от -40°С до +60°С
  • Температура измеряемой среды:
  • от -30°С до +60°С
  • Давление рабочее: до 0,05 МПа
  • Диаметр условного прохода: от 32мм до 80мм
  • Основная относительная погрешность
  • комплекса:
    –  от Q мин. до 0,1 Q ном. ±3,0 %
    – от 0,1 Q ном. до Q макс. ±1,5 %
  • Пределы допускаемой относительной
  • погрешности:
    –  приведения измеряемого рабочего объема
  • газа к стандартным условиям ± 0,5 %.
    –  вычисления объема газа, приведенного к стандартным условиям не превышают ± 0,05 %
  • Пылевлагозащита: IP66
  • Взрывозащита: 1Ех ib IIA T6 X

Документация

Методика измерений

Габаритные и присоединительные размеры КИ-СТГ-МС-Фт

Паспорт КИ-СТГ
