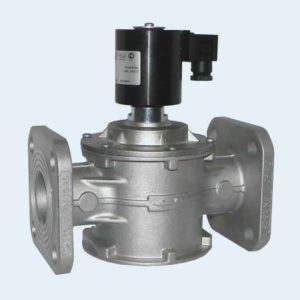

Клапан электромагнитный

Клапана в алюминиевом корпусе

Запросить актуальную цену
Запросить КП
Запросить консультацию менеджера
Категория:

Описание

Клапаны электромагнитные предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.

Характеристики

Напряжение питания, В
переменного тока 220, 110, 24, 12*; 50Hz
постоянного тока 220, 110, 24, 12*
* для катушек мощностью не более 25 Вт
Время открытия/закрытия,
с, не более		 1
Класс герметичности A
Класс изоляции F
Степень защиты IP65, IP67 (для взрывозащищенного исполнения)
Температура окружающей среды, °С
исполнения У3.1 –30…+40
исполнения У2 –45…+40
исполнения УХЛ2 –60…+40 (под навесом)
исполнения УХЛ1
(только для взрывозащищенного исполнения)		 –60…+40 (на открытом воздухе)

В алюминиевом корпусе

ДЛЯ КЛАПАНОВ В АЛЮМИНИЕВОМ КОРПУСЕ

  1. Для клапанов ВН½-…, ВН¾-…, ВН1-…, ВН1¼-…, ВН1½-…, ВН2-… указывается исполнение корпуса:
    муфтового или фланцевого присоединения.
    Пример заказа клапана нормально-закрытого двухпозиционного номинальным диаметром DN 50, фланцевого присоединения, максимальным рабочим давлением 1 бар, оснащенного датчиком положения, напряжение питания 24 В постоянного тока, климатического исполнения У2:
    ВН2Н-1П фл., 24 В пост. тока, У2
  2. Клапаны электромагнитные в алюминиевом корпусе оснащены фильтрующей сеткой на входе в клапан.
  3. Клапаны выпускаются в энергосберегающем исполнении. В состав клапана входит управляющая плата, которая обеспечивает снижение потребляемой мощности до 50 % от первоначальной, через 10 с после включения.
  4. По умолчанию клапаны комплектуются фланцами PN 6. Клапаны номинальными диаметрами DN 32…100 могут быть изготовлены с фланцами PN 16.
  5. Для подключения датчиков-реле давления, манометров, импульсных трубок или других устройств и приборов в корпусе клапанов серии ВН предусмотрены отверстия с резьбой G1/4″, закрытые заглушками.
  6. Температура рабочей среды –30…+70 °C.
    По специальному заказу возможно исполнение с температурой рабочей среды –45…+120 °C.

Пример заказа клапана нормально-закрытого двухпозиционного номинальным диаметром DN 100, максимальным рабочим давлением 0,5 бар, напряжение питания 220 В, 50 Гц, климатического исполнения У3.1, температура рабочей среды –45…+120 °C:
ВН4Н-0,5, 220 В, 50 Гц, У3.1, температура рабочей среды –45…+120 °C.
