Описание

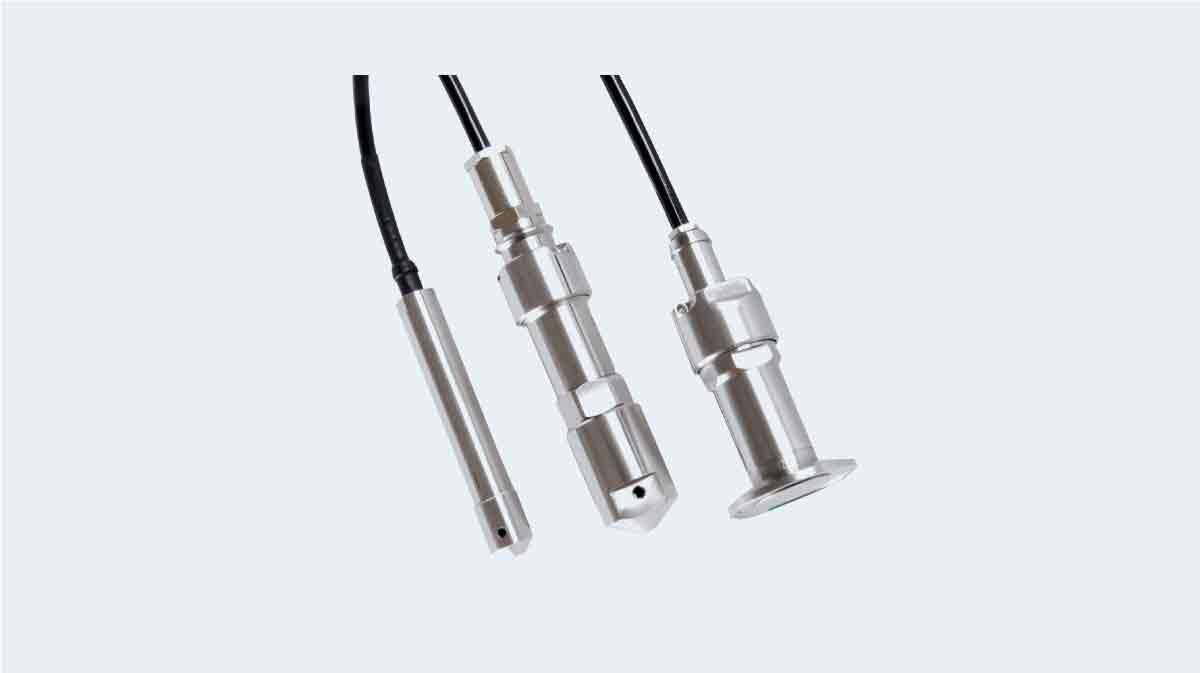

Специализированные малогабаритные интеллектуальные датчики гидростатического давления СДВ с погружным кабелем, применяются для измерения величины жидкостного столба в открытых водоемах, резервуарах, скважинах. Использование таких датчиков не требует врезки в боковую стенку резервуара, защитный колпачок предотвращает попадание частиц в приемник давления. Применение высокостабильных сенсоров и современной микропроцессорной электроники обеспечивает выпуск приборов высокой надежности с межповерочным интервалом 5 лет. Точность, стабильность измерений, широкий выбор выходных интерфейсов 4-20мА, 0,4-5,5В, RS485, CAN, 1WIRE позволяет строить современные системы контроля, автоматического регулирования. В настоящее время датчики применяются в энергетике, водоканалах, пищевой промышленности.
Характеристики
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Измеряемое давление |
Избыточное |
| Минимальный диапазон измерения |
0-1 м.вод.ст. |
| Максимальный диапазон измерения |
0-200 м.вод.ст |
| Погрешность, % от диапазона измерения |
±0,10; ±0,15; ±0,25; ± 0,5 |
| Выходной сигнал |
4-20 мА |
0,4÷5,5 В |
RS-485 |
CAN |
| Напряжение питания номинальное, В |
24 |
15 |
12 |
12 |
| Диапазон напряжения питания, В |
12-36 |
12-24 |
8-30 |
8-30 |
| Температура измеряемой среды, °C |
−50 +80 |
−50 +80 |
−50 +80 |
−50 +80 |
| Температура окружающей среды, °C |
−50 +80 |
−50 +80 |
−50 +80 |
−50 +80 |
| Температурная погрешность, %/10 °C |
0,15 |
0,15 |
0,10 |
0,10 |
| Электрический соединитель |
кабельный ввод |
| Класс пылевлагозащиты |
IP68 |
| Присоединение к процессу |
М20×1,5 |
| Классификационная группа устойчивости к механическим воздействиям по ГОСТ Р 52931 |
G2 |
| Материалы корпуса |
Сталь 12Х18Н10Т |
| Материалы, контактирующие с измеряемой средой |
Титановый сплав ВТ-9, сталь 12Х18Н10Т |
| Масса, кг, не более |
0,30 (датчик) + 0,15 (1 м кабеля) |
| Межповерочный интервал |
5 лет |
| Гарантийный срок |
3 года |
| Взрывозащищенное исполнение |
Искробезопасная электрическая цепь 0ExiaIICT5X
Рудничное исполнение РОExiaIMaX |
| Свидетельство об утверждении типа СИ |
RU.C.30.005.A № 44520 |
| Индикация и настройка |
Индикатор-коммуникатор ИК 4-20М для датчиков с сигналом 4-20 мА, для датчиков с цифровым сигналом — через интерфейс |
| * — диапазон измерения |
