Описание

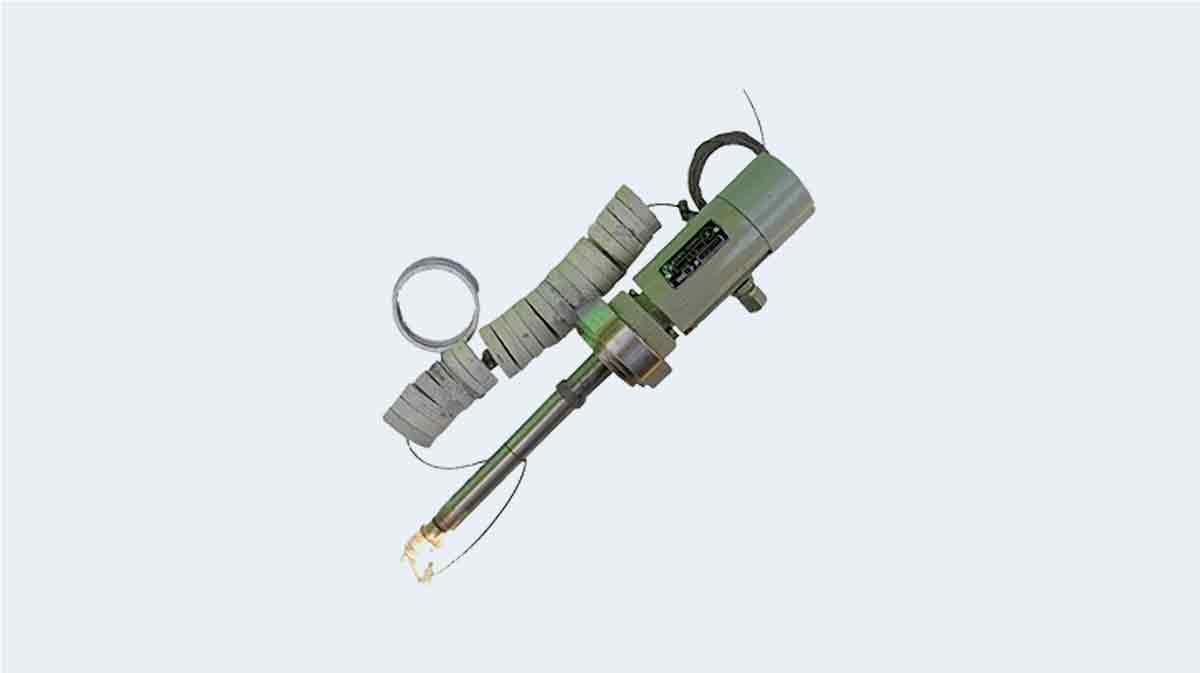

Датчик уровня жидкости пневматический ДУЖП-200М предназначен для подачи пневматического сигнала при понижении или повышении уровня жидкости относительно заданной отметки в технологической аппаратуре, работающей под давлением.
Датчики-реле уровня ДУЖП-200М работают на воде, горюче-смазочных материалах, сжиженном газе, различных некристаллизующихся и не выпадающих в осадок технологических растворах, смазочно-охлаждающих и других жидкостях, в том числе агрессивных и взрывоопасных.
Датчики ДУЖП-200М применяются на предприятиях химии и нефтегазопереработки, пищевой промышленности и на водоканалах. Не предназначены для жидкостей, кристаллизующихся, выпадающих в осадок, а также агрессивных к материалу корпуса — стали 12Х18Н10Т и буйка — прессованному силикатному фарфору подгр. 111 ГОСТ 20419-83 или АГ-4В ГОСТ 20437-83.
Принцип действия датчика-реле уровня жидкости ДУЖП-200М основан на использовании выталкивающей силы, действующей на керамический буек, значение которой пропорционально глубине погружения буйка в жидкость. Открытие или запирание соответствующих пневматических каналов датчика-реле ДУЖП-200М достигается с помощью магнита-заслонки, который ориентирован одноименными полюсами относительно управляющего магнита, связанного с буйком.
Характеристики
Основные технические характеристики датчика уровня жидкости пневматического ДУЖП-200М
Контролируемая среда: жидкости, по отношению к которым химически стойки нержавеющая сталь и прессованный силикатный фарфор.
Класс защиты по ГОСТ 14254-96: не менее IP43.
Температура измеряемой среды: от −55 до +150 °С.
Температура окружающего воздуха: от −60 до +55 °С.
Степень очистки воздуха: 1 по ГОСТ 17433-80.
Дифференциал срабатывания регулируемый: от 0,1 до 3,0 м.
Относительная влажность при 35 °С и более низких температурах с конденсацией влаги: 100%.
Питание: сжатый воздух давлением 0,14±0,014 МПа.
Длина линии связи от датчика до сигнального или регулирующего устройства: до 300 м.
Масса: не более 4 кг.
Рекомендации по выбору модификации ДУЖП-200М
| Модификация датчика |
Контролируемая среда |
| давление Ру МПа (кгс/см2) |
плотность кг/м3 |
Температура, °С |
ДУЖП-200М-112
ДУЖП-200М-1121 |
до 10 (100)
до 16 (160)
до 20 (200) |
600-800 |
−55 +150
−55 +70 |
ДУЖП-200М-122
ДУЖП-200М-1221 |
800-1200 |
−55 +150
−55 +70 |
ДУЖП-200М-132
ДУЖП-200М-1321 |
1200-1500 |
−55 +150
−55 +70 |
ДУЖП-200М-212
ДУЖП-200М-2121 |
|
600-800 |
−55 +150
−55 +70 |
ДУЖП-200М-222
ДУЖП-200М-2221 |
|
800-1200 |
−55 +150
−55 +70 |
ДУЖП-200М-232
ДУЖП-200М-2321 |
|
1200-1500 |
−55 +150
−55 +70 |
ДУЖП-200М-312
ДУЖП-200М-3121 |
|
600-800 |
−55 +150
−55 +70 |
ДУЖП-200М-322
ДУЖП-200М-3221 |
|
800-1200 |
−55 +150
−55 +70 |
ДУЖП-200М-332
ДУЖП-200М-3321 |
|
1200-1500 |
−55 +150
−55 +70 |
