Описание

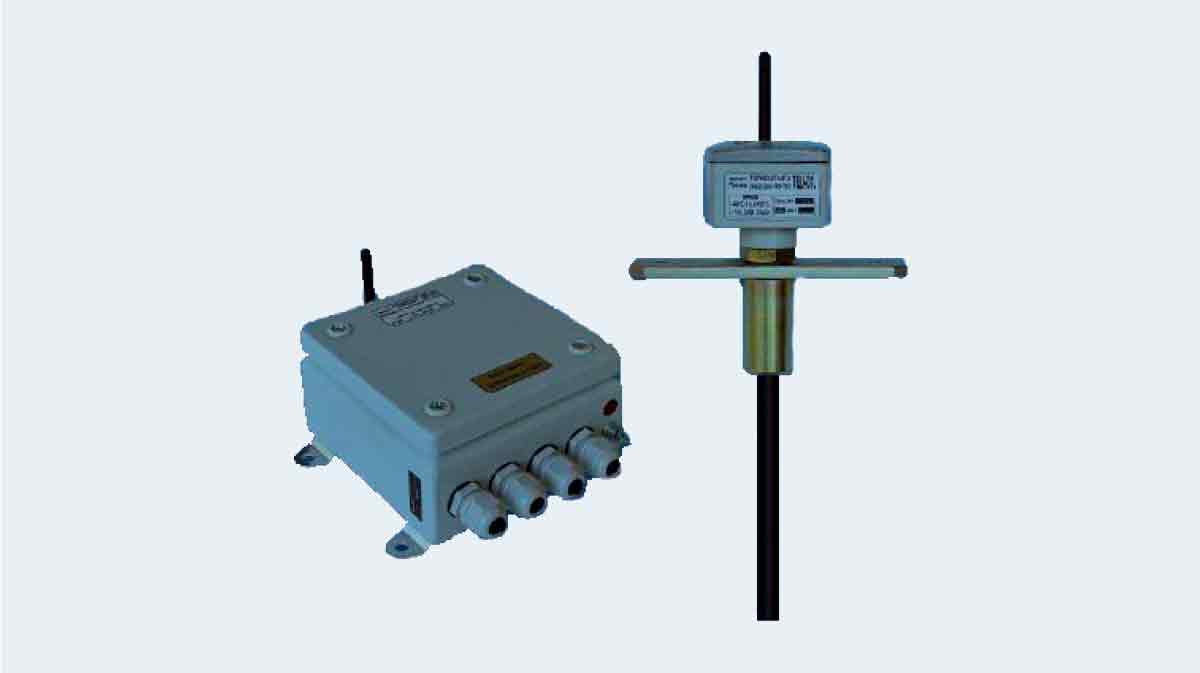

Устройство контроля термоштанг УКТ-192 предназначено для непрерывного циклического многозонного и многоканального измерения температуры сыпучих продуктов в напольных складах хранения зерна как в составе автоматизированной системы контроля температуры АСКТ-01, так и автономно. Термоштанга ТШ-01 обеспечивает послойное измерение температуры растительного сырья по всей высоте насыпи (от 1 до 6 метров) с помощью цифровых датчиков, расположенных с интервалом 1 метр. Термоштанга ТШ-01 имеет автономное питание от 2-х литиевых батарей.
Комплект поставки устройства контроля термоштанг УКТ-192
1. Блок контроля термоштанг БКТ-192 — 1 шт.
2. Термоштанга ТШ-01 — от 1 до 192 шт.
3. Руководство по эксплуатации — 1 экз.
4. Программа настройки — 1 компакт-диск.
Исполнения устройства контроля термоштанг УКТ-192
Количество, рабочая длина термоштанги ТШ-01 и число контролируемых по температуре зон выбирается при заказе в соответствии с условиями эксплуатации.
Характеристики
Основные технические характеристики устройства контроля термоштанг УКТ-192
| Параметр |
Значение |
| Интерфейс связи между БКТ-192 и ТШ-01 |
по радиоэфиру |
| Частота передатчика |
433 МГц |
| Дальность связи в зоне прямой видимости |
200 м |
| Количество подключения термоштанг к БКТ-192 |
до 192 |
| Длина измерительного шлейфа ТШ-01 |
до 6 м |
| Количество точек измерения температуры |
до 6 |
| Диапазон измерения температуры |
-40…+70 С |
| Погрешность измерения |
+-1С в диапазоне от -10 до +70 С |
| Выходной цифровой сигнал |
RS-485 |
| Напряжение питания |
|
| БКТ-192 |
+18 … 36 В |
| ТШ-01.ХХ |
+3В (2 литиевых элемента 1,5 В АА FR6) |
| Продолжительность работы ТШ-01 от батареи |
не менее 12 месяцев |
| Условия эксплуатации |
|
| температура окружающей среды |
-40 … +50 С |
| относительная влажность |
до 95% (при 35 С) |
| вибрационные нагрузки |
5 … 25 Гц, 1 g |
| Cтепень защиты, обеспечиваемая оболочкой |
IP65 |
Принцип действия
Принцип действия устройства контроля термоштанг УКТ-192
Устройство контроля термоштанг УКТ-192 состоит из блока контроля термоштанг БКТ-192, термоштанг ТШ-01 от 1 до 192 шт., устройства для монтажа термоштанг УМ-ТШ-01. Информационная связь между блоком БКТ-192 и термоштангами осуществляется по радиоэфиру. Термоштанга состоит из блока обработки и чувствительного элемента. Основой чувствительного элемента является измерительный шлейф, расположенный внутри него. Измерительный шлейф состоит из датчиков температуры, соединенных параллельно, размещенных равномерно с шагом 1 м по длине чувствительного элемента. Датчики обеспечивают выдачу кодового сигнала пропорционального измеренной температуре. Блок контроля термоштанг включает в себя источник питания, управляющий микроконтроллер и маломощный передатчик. Блок контроля термоштанг БКТ-192 по радиоканалу выполняет последовательный циклический опрос термоштанг. УМ-ТШ-01 предназначено для введения термоштанги в насыпь контролируемого продукта, хранящегося на складе напольного хранения.
Функционирование УКТ-192 обеспечивается в комплекте со следующими техническими средствами:
а) при работе в составе автоматизированной системы контроля температуры АСКТ-01:
- — блоком контроля и управления БУК-01;
- — блоком питания LOGO! Power24В; 1,3А (один на четыре блока БКТ-192);
б) при автономной работе:
- — персональным компьютером (ПК);
- — блоком питания 24В;
- — преобразователем интерфейса RS232/RS485;
- — ретранслятором интерфейса RS485 (на каждые 32 блока БКТ-192 сверх первых 32);
- — программным обеспечением верхнего уровня.
| Устройство контроля термоштанг УКТ-192 |
| Блок контроля термоштанг БКТ-192 (подключение до 192 термоштанг ТШ-01) |
| Термоштанга ТШ-01 |
Рабочая длина и количество датчиков температуры |
| Материал ЧЭ |
| Трос в пластиковой оболочке |
Нержавеющая трубка диаметром 8 мм |
Нержавеющая трубка диаметром 10 мм |
| 00 — 1000мм, 1 шт. |
10 — 1000мм, 1 шт. |
20 — 1000мм, 1 шт. |
| 01 — 2000мм, 2 шт. |
11 — 2000мм, 2 шт. |
21 — 2000мм, 2 шт. |
| 02 — 3000мм, 3 шт. |
12 — 3000мм, 3 шт. |
22 — 3000мм, 3 шт. |
| 03 — 4000мм, 4 шт. |
13 — 4000мм, 4 шт. |
|
| 04 — 5000мм, 5 шт. |
14 — 5000мм, 5 шт. |
|
| 05 — 6000мм, 6 шт. |
15 — 6000мм, 6 шт. |
|
| Устройство монтажа термоштанг УМ-ТШ-01 |
| Рабочая длина и количество секций |
| УМ-ТШ-01 |
00 — 1000мм, 2 шт. |
03 — 4000мм, 5 шт. |
| 01 — 2000мм, 3 шт. |
04 — 5000мм, 6 шт. |
| 02 — 3000мм, 4 шт. |
05 — 6000мм, 7 шт. |
