Гильзы защитные для термопреобразователей

Гильзы защитные для термопреобразователей

100 ₽

Категория:

Описание

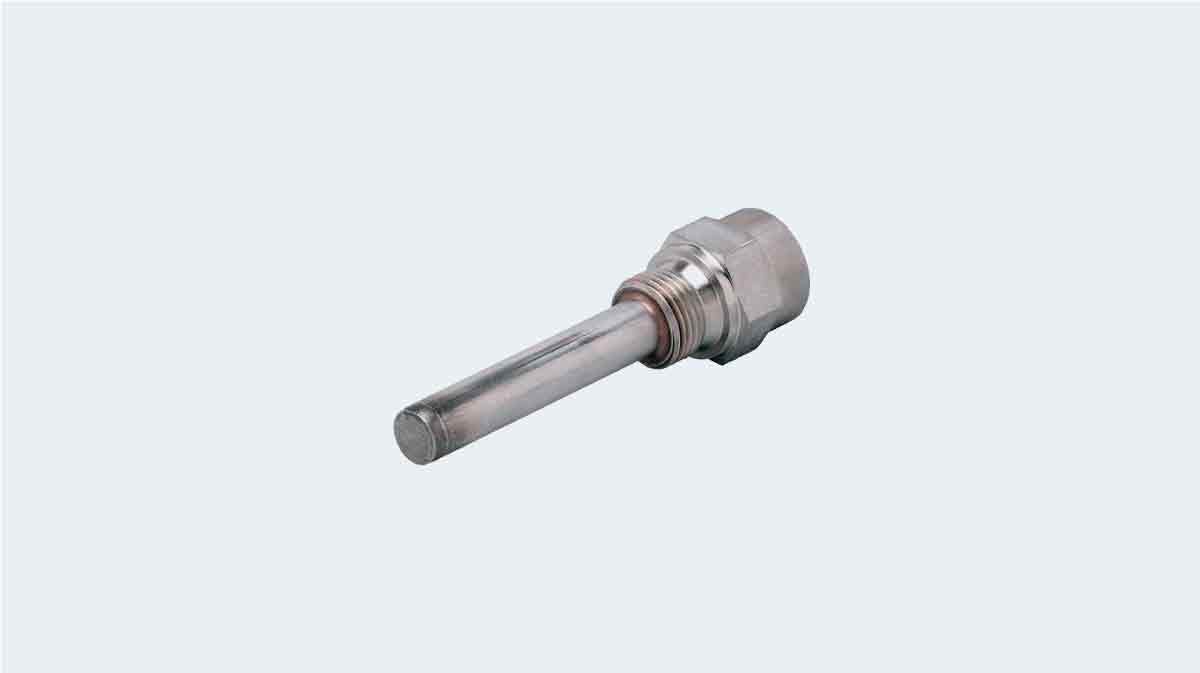

Гильзы защитные предназначены для установки термопреобразователей на объектах, обеспечивают их защиту от воздействия давления рабочей среды, а также позволяют производить без нарушения герметизации системы замену и монтаж датчиков температуры.

Материал гильз – сталь 12Х18Н10Т.



Характеристики

Основные технические характеристики гильз защитных для термопреобразователей

Конструктивные исполнения гильз ГЗ.16

Обозначение при заказе Ру, МПа М, мм М1, мм D, мм d, мм D1, мм S, мм L1, мм L2, мм L, мм
ГЗ.16.1.1.L 16 M20×1,5 M20×1,5 12 9 30 30 20 16 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
ГЗ.16.1.2.L M27×2 12 9 30 36 25 16
ГЗ.16.1.3.L G1/2 12 9 30 30 20 16
ГЗ.16.1.4.L R1/2 12 9 30 30 20 16
ГЗ.16.1.5.L M33×2 12 9 41 41 20 16
ГЗ.16.1.6.L G3/4 12 9 30 36 25 16
ГЗ.16.1.7.L М16х1,5 12 9 По запросу
ГЗ.16.2.1.L 16 M27×2 M20×1,5 12 9 38 32 20 22
ГЗ.16.2.2.L M27×2 12 9 38 36 25 22
ГЗ.16.2.3.L G1/2 12 9 38 32 20 22
ГЗ.16.2.4.L R1/2 12 9 38 32 20 22
ГЗ.16.2.5.L M33×2 12 9 По запросу
ГЗ.16.2.6.L G3/4 12 9
ГЗ.16.2.7.L М16×1,5 12 9
ГЗ.16.3.1.L 16 G1/2 M20×1,5 12 9 30 30 20 16
ГЗ.16.3.2.L M27×2 12 9 30 36 25 16
ГЗ.16.3.3.L G1/2 12 9 30 30 20 16
ГЗ.16.3.4.L R1/2 12 9 30 30 20 16
ГЗ.16.3.5.L M33×2 12 9 По запросу
ГЗ.16.3.6.L G3/4 12 9
ГЗ.16.3.7.L М16×1,5 12 9 30 30 20 16
ГЗ.16.4.1.L 16 R1/2 M20×1,5 12 9 30 30 20 16
ГЗ.16.4.2.L M27×2 12 9 30 36 25 16
ГЗ.16.4.3.L G1/2 12 9 30 30 20 16
ГЗ.16.4.4.L R1/2 12 9 30 30 20 16
ГЗ.16.4.5.L M33×2 12 9 По запросу
ГЗ.16.4.6.L G3/4 12 9
ГЗ.16.4.7.L М16×1,5 12 9
ГЗ.16.5.1.L 16 M33×2 M20×1,5 12 9 41 41 20 16
ГЗ.16.5.2.L M27×2 12 9 41 41 20 16
ГЗ.16.5.3.L G1/2 12 9 По запросу
ГЗ.16.5.4.L R1/2 12 9
ГЗ.16.5.5.L M33×2 12 9
ГЗ.16.5.6.L G3/4 12 9
ГЗ.16.5.7.L М16×1,5 12 9
ГЗ.16.6.1.L 16 G3/4 M20×1,5 12 9 38 32 20 22
ГЗ.16.6.2.L M27×2 12 9 По запросу
ГЗ.16.6.3.L G1/2 12 9 38 32 20 22
ГЗ.16.6.4.L R1/2 12 9 38 32 20 22
ГЗ.16.6.5.L M33×2 12 9 По запросу
ГЗ.16.6.6.L G3/4 12 9 38 32 20 22
ГЗ.16.6.7.L М16×1,5 12 9 По запросу
ГЗ.16.7.1.L 16 М16×1,5 M20×1,5 12 9 По запросу
ГЗ.16.7.2.L M27×2 12 9
ГЗ.16.7.3.L G1/2 12 9
ГЗ.16.7.4.L R1/2 12 9
ГЗ.16.7.5.L M33×2 12 9
ГЗ.16.7.6.L G3/4 12 9
ГЗ.16.7.7.L М16×1,5 12 9

Конструктивные исполнения гильз ГЗ.25

Обозначение при заказе Ру, МПа М, мм М1, мм D, мм d, мм D1, мм S, мм L1, мм L2, мм L, мм
ГЗ.25.1.1.L 25 M20×1,5 M20×1,5 16 12 30 30 20 16 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
ГЗ.25.1.2.L M27×2 16 12 38 36 25 16
ГЗ.25.1.3.L G1/2 16 12 30 30 20 16
ГЗ.25.1.4.L R1/2 16 12 30 30 20 16
ГЗ.25.1.5.L M33×2 16 12 По запросу
ГЗ.25.1.6.L G3/4 16 12
ГЗ.25.1.7.L М16×1,5 16 12
ГЗ.25.2.1.L 25 M27×2 M20×1,5 16 12 38 32 20 22
ГЗ.25.2.2.L M27×2 16 12 38 36 25 22
ГЗ.25.2.3.L G1/2 16 12 38 32 20 22
ГЗ.25.2.4.L R1/2 16 12 28 32 20 22
ГЗ.25.2.5.L M33×2 16 12 По запросу
ГЗ.25.2.6.L G3/4 16 12 38 32 20 22
ГЗ.25.2.7.L М16×1,5 16 12 По запросу
ГЗ.25.3.1.L 25 G1/2 M20×1,5 16 12 30 30 20 16
ГЗ.25.3.2.L M27×2 16 12 38 36 25 16
ГЗ.25.3.3.L G1/2 16 12 30 30 20 16
ГЗ.25.3.4.L R1/2 16 12 30 30 20 16
ГЗ.25.3.5.L M33×2 16 12 По запросу
ГЗ.25.3.6.L G3/4 16 12
ГЗ.25.3.7.L М16×1,5 16 12
ГЗ.25.4.1.L 25 R1/2 M20×1,5 16 12 30 30 20 16
ГЗ.25.4.2.L M27×2 16 12 30 36 25 16
ГЗ.25.4.3.L G1/2 16 12 30 30 20 16
ГЗ.25.4.4.L R1/2 16 12 30 30 20 16
ГЗ.25.4.5.L M33×2 16 12 По запросу
ГЗ.25.4.6.L G3/4 16 12
ГЗ.25.4.7.L М16×1,5 16 12
ГЗ.25.5.1.L 25 M33×2 M20×1,5 16 12 43 41 24 28
ГЗ.25.5.2.L M27×2 16 12 По запросу
ГЗ.25.5.3.L G1/2 16 12 43 41 24 28
ГЗ.25.5.4.L R1/2 16 12 По запросу
ГЗ.25.5.5.L M33×2 16 12 43 41 24 28
ГЗ.25.5.6.L G3/4 16 12 По запросу
ГЗ.25.5.7.L М16×1,5 16 12
ГЗ.25.6.1.L 25 G3/4 M20×1,5 16 12 38 32 20 22
ГЗ.25.6.2.L M27×2 16 12 По запросу
ГЗ.25.6.3.L G1/2 16 12 38 32 20 22
ГЗ.25.6.4.L R1/2 16 12 По запросу
ГЗ.25.6.5.L M33×2 16 12
ГЗ.25.6.6.L G3/4 16 12
ГЗ.25.6.7.L М16×1,5 16 12

Условия применения преобразователей с защитной гильзой из материала сталь 12Х18Н10Т

Модель Условное давление Ру, МПа Погружаемая часть L, мм Максимальная скорость потока, м/с
пар вода
ГЗ.25.Х.X.L 25 60, 80, 100, 120 40 4,0
160 30 3,0
200, 250, 320 25 2,5
400, 500, 630, 800, 1000 5 0,5
1250, 1600, 2000 2 0,2
ГЗ.16.Х.X.L 16 60, 80, 100, 120 25 2,5
160, 200, 250, 320 15 1,5
400, 500, 630, 800, 1000 3 0,3
1250, 1600, 2000 1 0,1
Примечание — при температуре рабочей среды выше 400оС значение предельной скорости потока снижается в 1.5 раза.
