Описание

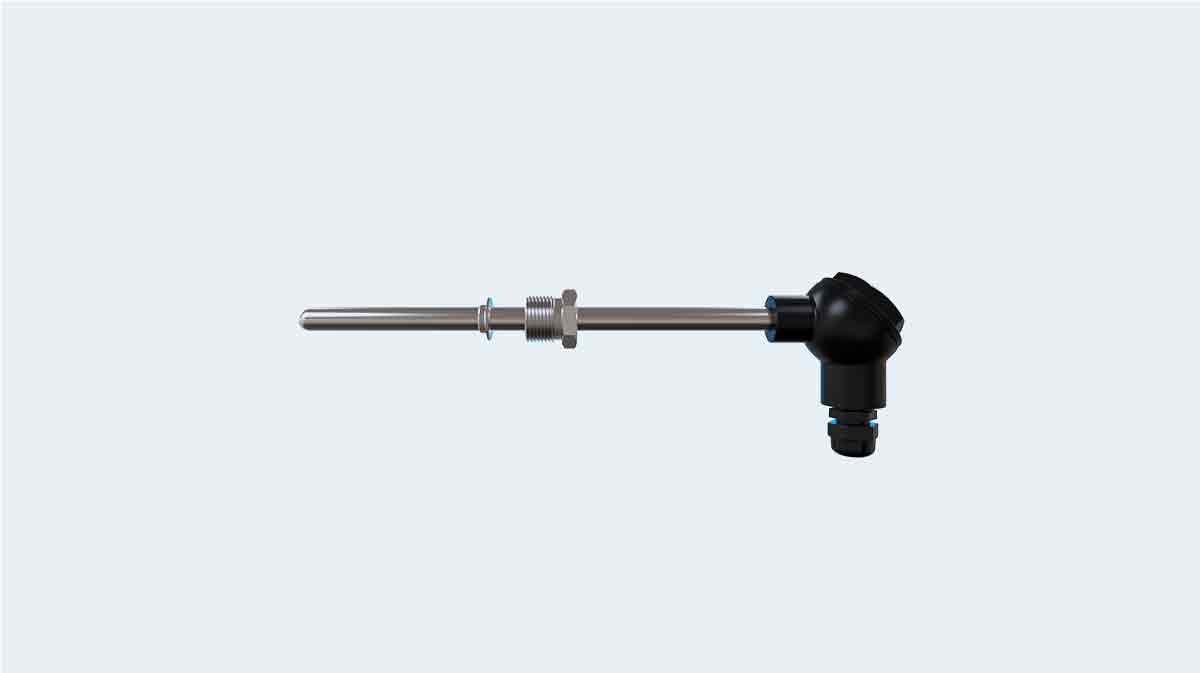

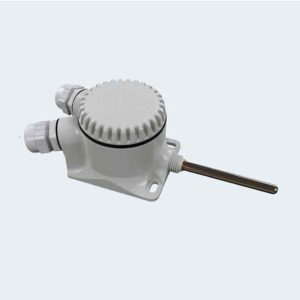

Термопреобразователи (датчики температуры) ДТСхх5 предназначены для температурных измерений жидких, твердых и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика. Термосопротивления ДТСхх5 с коммутационной головкой позволяют измерять температуру до 500°С (с платиновым ЧЭ) и до 180°С (с медным ЧЭ). Подключение к измерительной линии производится медным кабелем (кабель заказывается дополнительно).
Основные критерии правильного выбора термопреобразователя
- Соответствие измеряемых температур рабочим диапазонам измерений термопреобразователей
- Соответствие прочности корпуса датчика температуры условиям эксплуатации
- Правильный выбор длины погружаемой части датчика и длины соединительного кабеля
- Необходимость взрывозащищенного исполнения для работы на взрывопожароопасных участках
Характеристики
Основные технические характеристики термосопротивления с коммутационной головкой ДТСхх5
| Характеристики |
ДТСхх5 |
| Номинальная статическая характеристика (НСХ) |
50М
100М |
50П
100П |
Pt100
Pt500,Pt1000 |
| Диапазон измеряемых температур: |
| — класс допуска А |
–50…+100°C |
–100…+450°C |
–60…+450 °C |
| — класс допуска В и С |
–50…+180°C |
–196…+500°C |
–60…+500°C |
| Температура окружающей среды |
–60…+85 °C |
| Условное давление |
0,1…6,3 МПа (в зависимости от конструктивного исполнения) |
| Показатель тепловой инерции |
не более 10…30 с |
| Сопротивление изоляции |
не менее 100 МОм |
| Количество чувствительных элементов |
1 или 2 |
| Схема внутренних соединений проводников |
2 — двухпроводная
3 — трехпроводная
4 — четырехпроводная |
| Исполнение сенсора относительно корпуса |
изолированный |
| Исполнение коммутационной головки |
пластмассовая, металлическая |
| Тип резьбового штуцера |
метрическая резьба, трубная резьба |
| Материал защитной арматуры |
сталь 12Х18Н10Т |
| Степень защиты |
IP54 (IP65 — для датчиков с металлической головкой) |
Номинальные статические характеристики (НСХ) термосопротивления по ГОСТ 6651-2009
- ТСМ 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
- ТСП 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
- ТСП Pt100, Pt500, Pt1000 (W100 = 1,385, α = 0,00385 °С-1)
Варианты исполнения ДТС по типу подключения: двух-, трех-, и четырехпроводная схемы подключения.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: термопреобразователи сопротивления без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.
Показатели надежности термосопротивлений ДТСхх5 при соблюдении условий эксплуатации (вероятность безотказной работы):
ДТС с платиновым ЧЭ:
- в диапазоне температур от −50 до +250°С — не менее 0,95 за 40 000 ч;
- в диапазоне температур от −196 (−60°С — для РТ100, РТ500, РТ1000) до −50°С и от +250 до +450°С — не менее 0,95 за 15 000 ч;
- в диапазоне температур от +450 до +500°С — не менее 0,95 за 8 000 ч.
ДТС с медным ЧЭ:
- в диапазоне температур от −50 до +180 °С — не менее 0,95 за 15 000 ч.
При изменении температуры выше 120⁰С рекомендуется использовать датчики с металлической головкой.
Для монтажа термосопротивления ДТСхх5 на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.
Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
