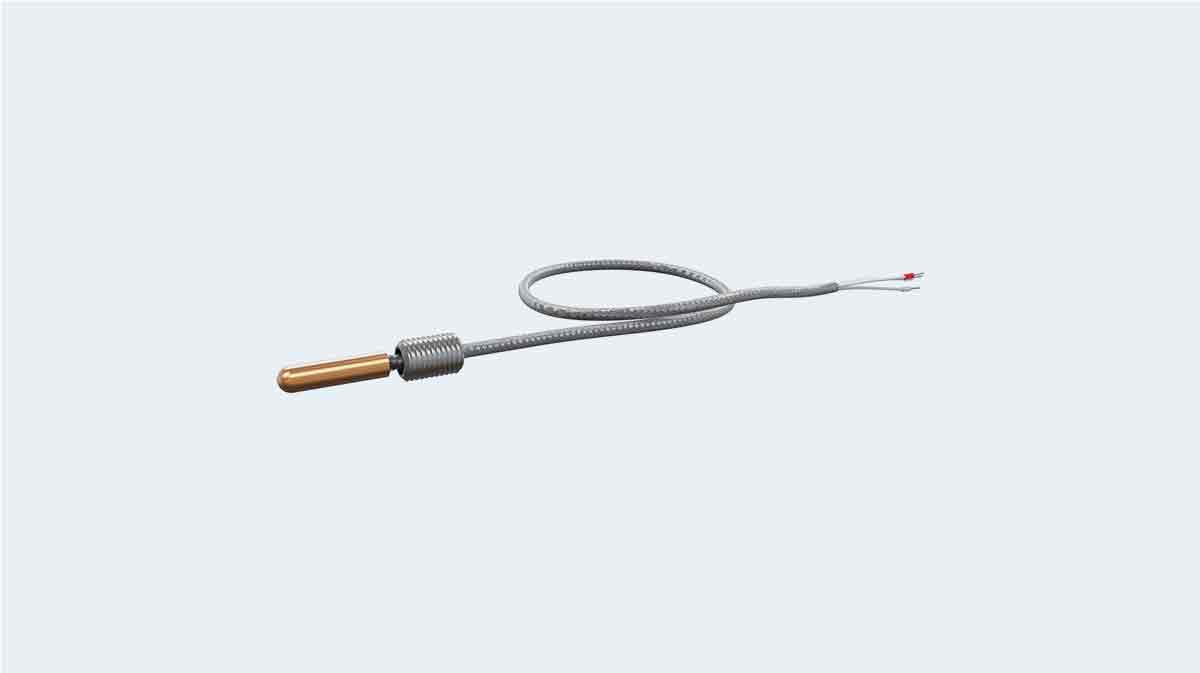

ДТСхх4 термосопротивления с кабельным выводом

ДТСхх4 термосопротивления с кабельным выводом

100 ₽

Категория:

Описание

Термосопротивления ДТСхх4 предназначены для температурных измерений жидких, твердых и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика. Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур — до 150°С (ДТС с медным ЧЭ) и 250°С (ДТС с платиновым ЧЭ).

Основные критерии правильного выбора термопреобразователя:

  • Соответствие измеряемых температур рабочим диапазонам измерений термопреобразователей
  • Соответствие прочности корпуса датчика температуры условиям эксплуатации
  • Правильный выбор длины погружаемой части датчика и длины соединительного кабеля
  • Необходимость взрывозащищенного исполнения для работы на взрывопожароопасных участках

Характеристики

Основные технические характеристики термосопротивления с кабельным выводом ДТСхх4

Характеристики ДТСхх4
Номинальная статическая характеристика (НСХ) 50М,

100М

 50П,

100П

 Pt100,Pt500,

Pt1000
Диапазон измеряемых температур:
— класс допуска А –50…+100°C –100…+250°C –60…+250°C
— класс допуска В и С –50…+150°C –196…+250°C
Температура окружающего воздуха –60…+85 °C
Условное давление 0,1…6,3 МПа (в зависимости от конструктивного исполнения)
Показатель тепловой инерции не более 10…30 с
Сопротивление изоляции не менее 100 МОм
Количество чувствительных элементов 1 или 2
Схема внутренних соединений проводников 2 — двухпроводная,

3 — трехпроводная,

4 — четырехпроводная
Исполнение сенсора относительно корпуса изолированный
Длина кабельного вывода 0,2 м — стандарт до 20 м — по заказу
Тип резьбового штуцера метрическая резьба, трубная резьба
Материал защитной арматуры сталь 12Х18Н10Т,

латунь
Степень защиты IP54 (IP67 — для моделей 314, 414, 164, 174, 294)

Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

  • ТСМ 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
  • ТСП 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
  • ТСП Pt100, Pt500, Pt1000 (W100 = 1,385, α = 0,00385 °С-1)

Варианты исполнения термосопротивления ДТС по типу подключения: двух-, трех-, и четырехпроводная схемы подключения.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: термопреобразователи сопротивления без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

Показатели надежности термосопротивлений ДТСхх4 при соблюдении условий эксплуатации (вероятность безотказной работы):

ДТС с платиновым ЧЭ:

  • в диапазоне температур от −50 до +250 °С — не менее 0,95 за 40 000 ч;
  • в диапазоне температур от −196 (-60°С — для РТ100, РТ500, РТ1000) до −50°С — не менее 0,95 за 15 000 ч.

ДТС с медным ЧЭ:

  • в диапазоне температур от −50 до +150 °С — не менее 0,95 за 15 000 ч.

Для монтажа датчиков ДТСхх4 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.

Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Конструктивные исполнения

Конструктивные исполнения датчиков

Модель Параметры Материал Длина монтажной части L*, мм
014 D=5 мм латунь 20
024 D=8 мм сталь12Х18Н10Т 30
214 D=5 мм сталь12Х18Н10Т 30, 40, 50, 60, 80, 100, 120, 160
314 D=5 мм сталь 12Х18Н10Т 40, 50, 60, 80, 100, 120, 160
414 D=5 мм сталь 12Х18Н10Т 40, 50, 60, 80, 100, 120, 160
034 D=5 мм, M=8х1 мм латунь 20
044 D=8 мм, M=12х1,5 мм сталь12Х18Н10Т 30
054 D=6 мм, M=16х1,5 мм**, S=22 мм, h=9 мм сталь12Х18Н10Т 60, 80, 100, 120, 160, 180, , 250, 320, 400, 500, 630, 800, 1000
064 D=8 мм, M=20х1,5 мм**, S=27 мм, h=8 мм
074 D=10 мм, M=20х1,5 мм**, S=27 мм, h=8 мм
194 D=6 мм, M=20х1,5 мм**, S=27 мм, h=8 мм
084 D=10 мм, M=20х1,5 мм**, S=27 мм, h=8 мм
094 D=6 мм, D1=13 мм
104 D=8 мм, D1=18 мм
114 D=10 мм, D1=18 мм
124 D=6 мм, M=16х1,5 мм**, S=17 мм 60, 80, 120, 160, 200, 250, 320, 400, 500
134 D=8 мм,M=20х1,5 мм**, S=22 мм
144 D=10 мм, M=20х1,5 мм**, S=22 мм
154 D=10 мм, M=20х1,5 мм**, S=22 мм
164*** D=4 мм, D1=10 мм 60, 80, 100, 120, 160, 200, 250, 320
174 D=5 мм, D1=10 мм
184 D=6 мм, D1=10 мм
204 M=10х1 мм, S=14 мм латунь 40, 65
224 Датчик накладной на трубопровод диаметром от 20 до 200 мм. Крепится на трубопровод с помощью кабельного хомута латунь 43
324 D=6 мм сталь 12Х18Н10Т 41

Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с трубной резьбой.
*** Изготавливаем только PT100, PT500, PT1000.
