Описание

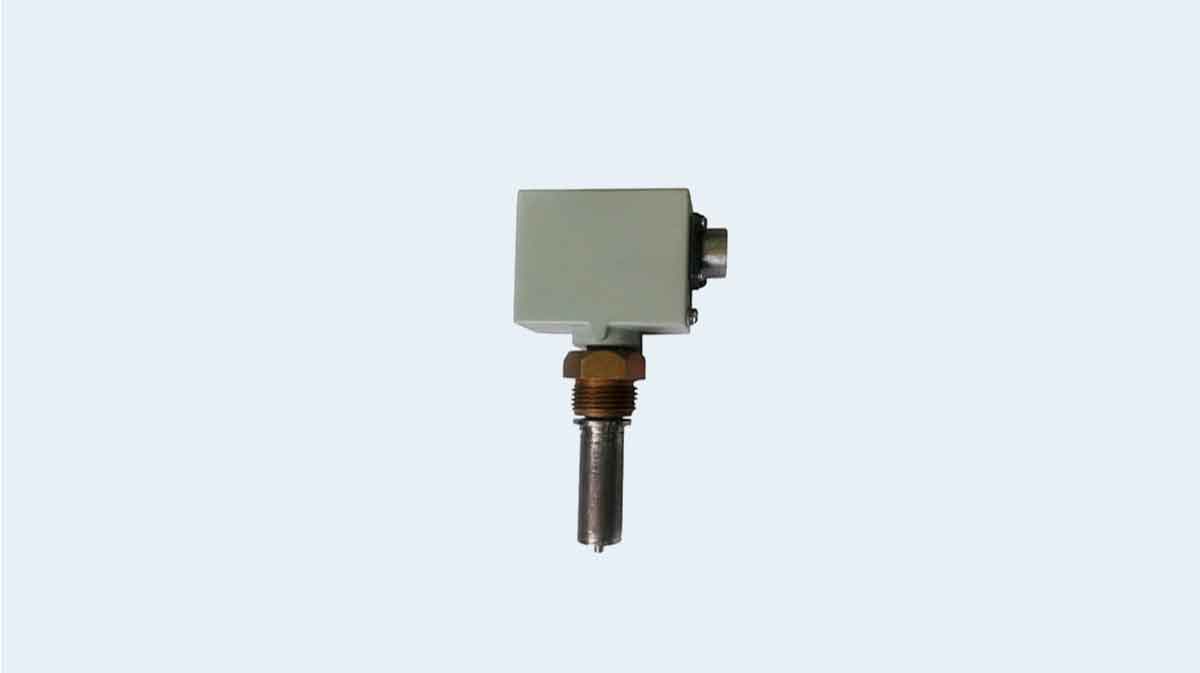

Датчик-реле температуры ТДМ-103 предназначены для использования в холодильных установках, а также в других системах регулирования и контроля температуры жидких и газообразных сред.
Контролируемая среда датчиков-реле температуры ТДМ-103 — воздух, масла, хладоны, пресная вода, а также другие среды, не вызывающие коррозии контактирующих с ними материалов деталей приборов, серебряным припоям, оловянно-свинцовому, сталям.
Датчики-реле ТДМ-103 пригодны для эксплуатации в условиях, установленных для исполнений УХЛ3, В2,5 по ГОСТ 15150-69.
Характеристики
Основные технические характеристики датчика-реле температуры ТДМ-103
| Условное обозначение прибора |
Нормированный диапазон уставок*, 0С |
Основная абсолютная погрешность, 0С, не более |
Разброс срабатывания, 0С, не более |
Зона возврата, 0С, не более |
| нерегулируемая |
| не менее |
не более |
| ТДМ-103-01 |
от -50 до 50 |
± 1,5 |
0,6 |
3 |
6 |
| ТДМ-103-02 |
от -30 до 70 |
| ТДМ-103-03 |
от 0 до 100 |
| ТДМ-103-04 |
от 70 до 170 |
| * «Нормированный диапазон уставок» — значения уставок, на которых выполняются требования технических условий на прибор для каждого исполнения. |
Примечания
1. Настройка датчика-реле температуры ТДМ-103 на конкретную уставку срабатывания производится предприятием-изготовителем в соответствии с заказом. Значение уставки выбирается из диапазона уставок с шагом 10С.
2. Допускается перенастройка у потребителя в пределах значений, указанных в таблице, при этом гарантии изготовителя касающиеся основной абсолютной погрешности не сохраняются.
| Условное обозначение |
Предельно допускаемое значение температуры контролируемой среды*, 0С |
| ТДМ-103-01 |
+80 |
| ТДМ-103-02 |
+100 |
| ТДМ-103-03 |
+130 |
| ТДМ-103-04 |
+200 |
| * Продолжительность воздействия не более 5 мин. |
| Род тока |
Напряжение, В |
Коммутируемая мощность, Вт |
Ток, А |
Сos j, не менее |
Частота, Гц |
| мин. |
макс. |
| Постоянный |
от 12 до 24 |
60 |
0,1 |
– |
– |
– |
| Переменный |
127; 220 |
– |
0,1 |
6 |
0,6 |
50 или 60 |
Примечания
1 Минимальное значение коммутируемого тока 0,1А, при этом индуктивность для постоянного тока не более 5 мГн.
2 Не допускается использовать приборы для коммутации минимальных токов, если они использовались при других токовых нагрузках. |
Датчики-реле температуры ТДМ-103 устойчивы и сохраняют параметры в условиях воздействия рабочей пониженной -50ºС и рабочей повышенной +70ºС температур окружающего воздуха.
По защищенности от попадания внутрь пыли и проникновения воды датчики имеют исполнение IP65 по ГОСТ 14254-96.
Масса датчика не более 0,45 кг.
