Описание

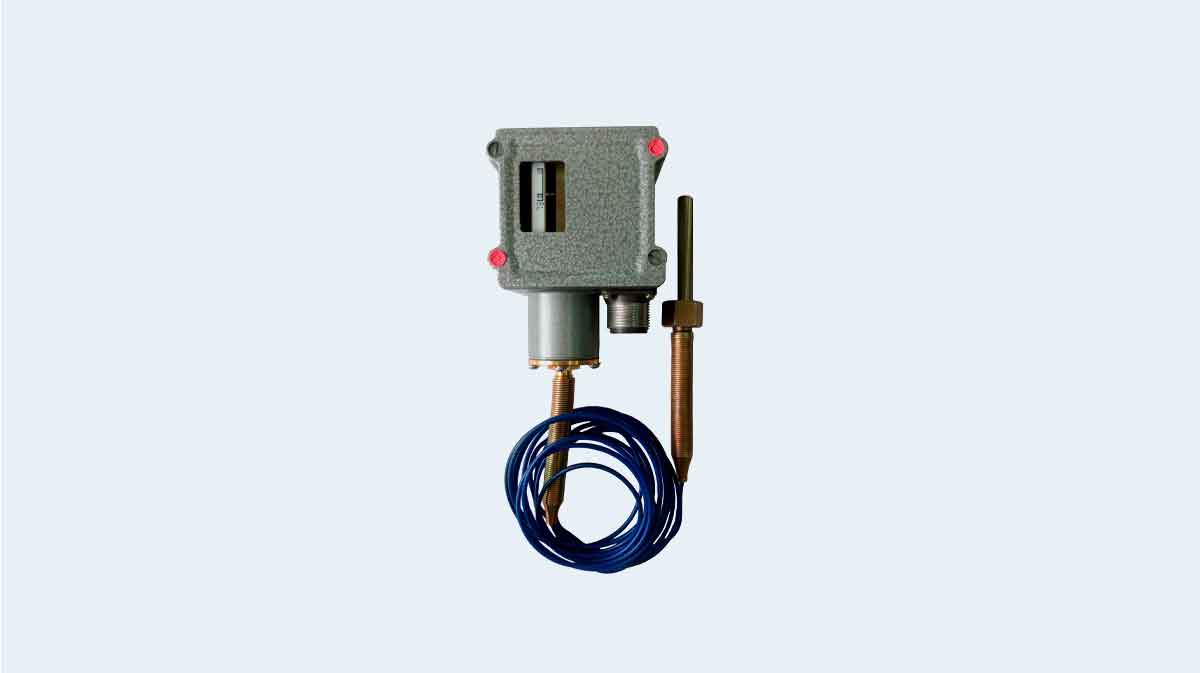

Датчики-реле температуры ТДМ-102 предназначены для использования в холодильных установках, а также в других системах регулирования и контроля температуры жидких и газообразных сред.
Контролируемая среда датчика-реле температуры ТДМ-102 — воздух, масла, хладоны, пресная вода, а также другие среды, не вызывающие коррозии контактирующих с ними материалов деталей приборов, меди и медным сплавам, серебряным припоям, оловянно-свинцовому, сталям.
Датчики-реле температуры ТДМ-102 пригодны для эксплуатации в условиях, установленных для исполнений УХЛ2, В2,5 по ГОСТ 15150-69.
Характеристика
Основные технические характеристики датчика-реле температуры ТДМ-102
| Условное обозначение прибора |
Нормированный диапазон уставок*, 0С |
Основная абсолютная погрешность, 0С, не более |
Разброс срабатывания, 0С, не более |
Зона возврата, 0С, не более |
| нерегулируемая |
| не более |
| ТДМ-102-01-1 |
от 10 до 60 |
± 3 |
0,3 |
6 |
| ТДМ-102-02-1 |
от 50 до 130 |
± 3 |
0,3 |
6 |
| * «Нормированный диапазон уставок» — значения уставок, на которых выполняются требования технических условий на прибор для каждого исполнения. |
Примечания
1. Настройка датчика на конкретную уставку срабатывания производится предприятием-изготовителем в соответствии с заказом.
Значение уставки выбирается из диапазона уставок с шагом 10С.
2. При отсутствии в заказе значения уставки срабатывания, датчики настраиваются на предприятии-изготовителе на следующие уставки срабатывания внутри соответствующего нормированного диапазона уставок:
— ТДМ-102-01 — 500С ± 30С;
— ТДМ-102-02 — 1000С ± 30С.
3. Допускается перенастройка у потребителя в пределах значений, указанных в таблице.
| Условное обозначение |
Предельно допускаемое значение температуры контролируемой среды*, 0С |
| ТДМ-102-01 |
+85 |
| ТДМ-102-02 |
+145 |
| * Продолжительность воздействия не более 5 мин. |
| Род тока |
Напряжение, В |
Коммутируемая мощность, Вт |
Ток, А |
Сos j, не менее |
Частота, Гц |
| мин. |
макс. |
| Постоянный |
от 12 до 24 |
60 |
0,1 |
– |
– |
– |
| Переменный |
127; 220 |
– |
0,1 |
6 |
0,6 |
50или 60 |
Примечания
1. Минимальное значение коммутируемого тока 0,1А, при этом индуктивность для постоянного тока не более 5 мГн.
2. Не допускается использовать приборы для коммутации минимальных токов, если они использовались при других токовых нагрузках. |
Датчики-реле температуры ТДМ-102 устойчивы и сохраняют параметры в условиях воздействия рабочей пониженной -60ºС и рабочей повышенной +80ºС температур окружающего воздуха.
По защищенности от попадания внутрь пыли и проникновения воды датчики-реле имеют исполнение IP64 по ГОСТ 14254-96.
Масса датчика не более 1,2 кг.
