Описание
Переходник является дополнительным соединительным элементом, который предназначен для монтажа манометров в существующее посадочное гнездо на трубопроводных линиях и различных промышленных магистралях. Такое устройство применяется для установки приборов в том случае, если стандартный штуцер не совпадает с резьбой посадочного гнезда.
Штуцер манометра вкручивается в переходник, и таким образом происходит переход с одного типа резьбы на другую.

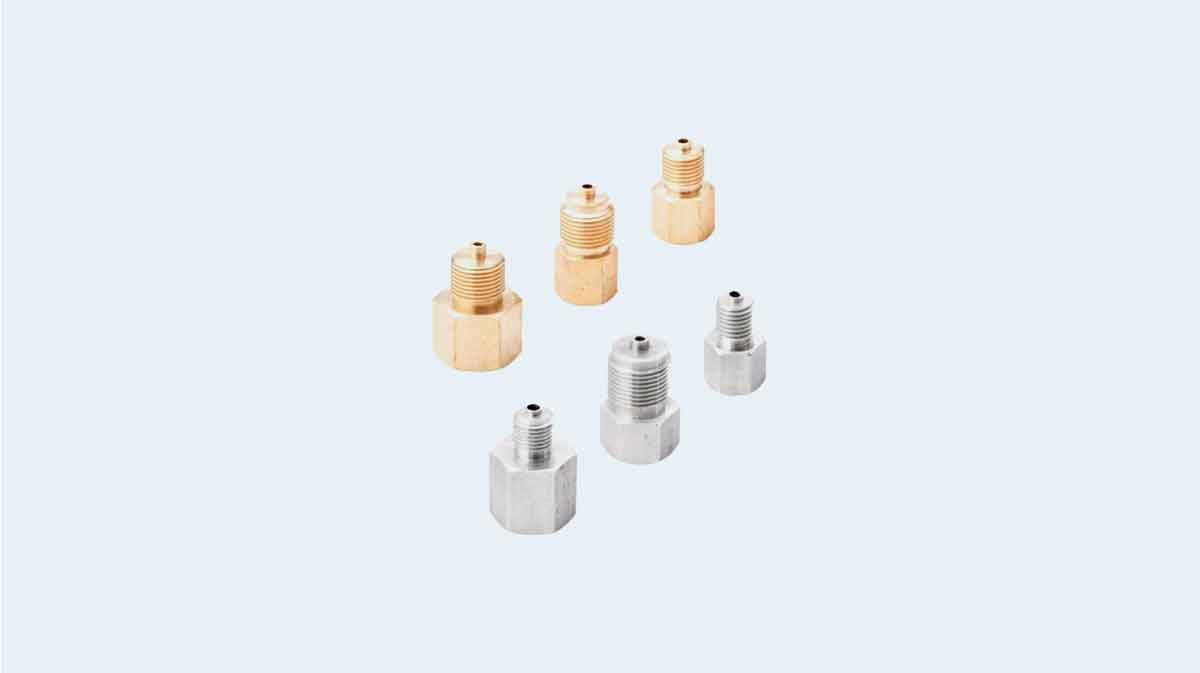

Переходники изготавливаются из латуни или нержавеющей стали. Выбор материала обусловлен типом измерительного прибора и рабочей средой.
Устройства из латуни используются при измерении давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Для агрессивных к медным сплавам сред с температурой до 200 °C, нужно использовать переходники из нержавеющей стали.
| L | L1 | S | G | G1 |
| 31 | 26 | 17 | G¼ (M12×1,5) | M12×1,5 (G¼) |
| 38 | 23 | 24 | G¼ (M12×1,5) | M20×1,5 (G½) |
| 39 | 16 | 22 | G½ (M20×1,5) | M12×1,5 (G¼) |
| 47 | 24 | 24 | G½ (M20×1,5) | M20×1,5 (G½) |
| 38 | 23 | 24 | G¼ (M12×1,5) | G⅜ |
| 47 | 24 | 24 | G½ (M20×1,5) | G⅜ |
| Резьба присоединения |
| внутренняя G½ — наружная М20×1,5 |
| внутренняя М20×1,5 — наружная G½ |
| наружная G½ — наружная М20×1,5 |
| внутренняя G½ или М20×1,5 — наружная М12×1,5 или G¼ |
| внутренняя G¼ или М12×1,5 — наружная G½ или М20×1,5 |
| внутренняя М12×1,5 — наружная G¼ |
| внутренняя G¼ — наружная М12×1,5 |
