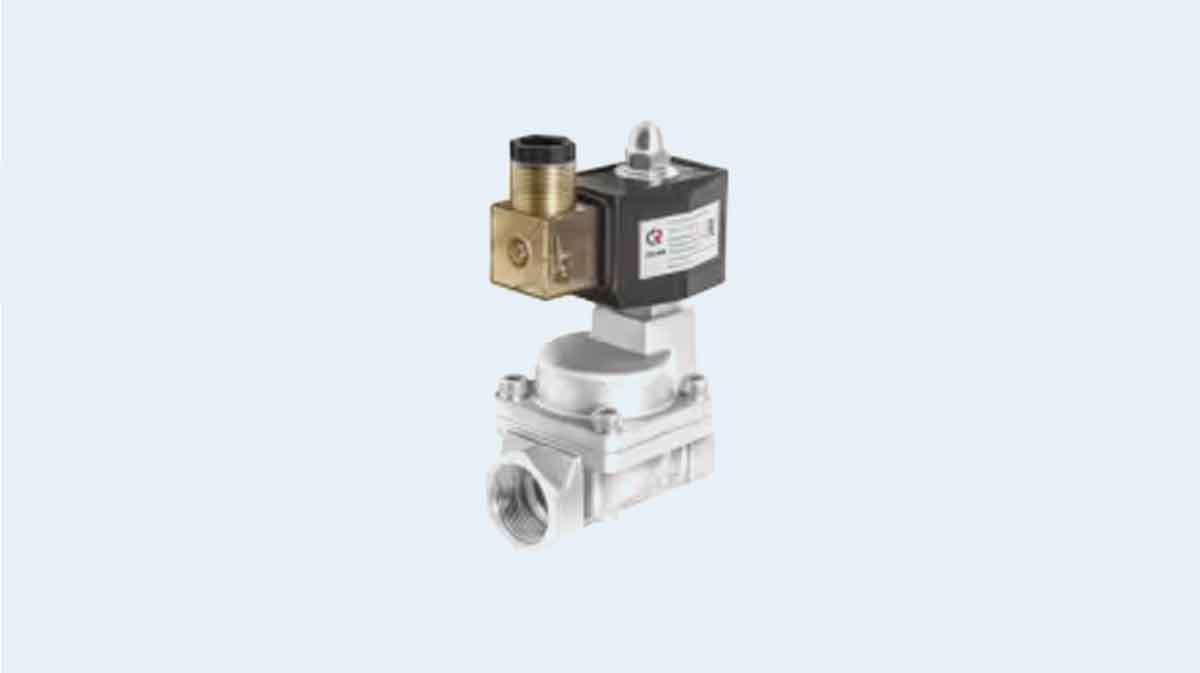

Клапаны СК-ВТ электромагнитные (соленоидные) непрямого действия с поршнем

Клапаны СК-ВТ электромагнитные (соленоидные) непрямого действия с поршнем

1 ₽

Категория:

Описание

Тип СК-ВТ. Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления (открытие, закрытие) потоками воды, масла, сжатого воздуха, пара, газов и прочих агрессивных сред повышенной температуры.

Область применения: трубопроводные системы и аппараты с автоматическим управлением. Водо- и тепло- снабжение, а также в любых областях, где требуется управление потоками рабочей среды.

Для корректной работы клапанов непрямого действия требуется обеспечить минимальный перепад давления (ΔР = 0,05МПа) на входе и на выходе клапана.

Характеристики

Принцип работы

Непрямого действия

Номинальный диаметр DN, мм

15 / 20 / 25 / 32 / 40 / 50

Исполнение

Нормально закрытый
Нормально открытый

Номинальное напряжение

~220 В, -24 В

Максимальное рабочее давление, МПа
Рабочая среда – жидкость
Исполнение DN, мм 220 В 24 В
нормально-закрытые 15, 20,
25, 32		 4,0 2,5
40, 50 2,6 1,8
нормально-открытые 15, 20,
25, 32		 3,0 1,6
40, 50 2,2 1,0
Рабочая среда – пар
Исполнение DN, мм 220 В 24 В
нормально-закрытые 15, 20,
25, 32		 1,6 1,6
40, 50 1,6 0,6
нормально-открытые 15, 20,
25, 32		 1,6 1,0
40, 50 1,0 0,5
Минимальное рабочее давление, МПа

0,05 (для жидкости)
0,1 (для пара)

Температура рабочей среды, °С

-20…+180

Температура окружающей среды, °С

-20…+80

Катушка

IP65, DIN-разъем
Опция: энергосберегающий коннектор

Потребляемая мощность, Вт
DN, мм 220 В 24 В
15, 20, 25, 32, 40, 50 15 18
Время срабатывания клапана, мс
DN, мм Открытие Закрытие
15, 20, 25 20 – 400 1000 – 1500
32, 40, 50 200 – 1500 1000 – 3000
Резьба присоединения

G½ / G¾ / G1 / G1¼ / G1½ / G2

Корпус

Нержавеющая сталь 08Х18Н10

Уплотнение поршня

Фторопласт (PTFE)

Пропускная способность
DN, мм м³/час
15 4,11
20 6,51
25 10,28
32 20,57
40 24,85
50 41,13
Надежность

500 000 циклов

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150

Техническая документация

ТУ 3712-001-4719015564-2015

Схемы

Схемы

Габаритные и присоединительные размеры (мм), вес (кг)

DN Тип h b b1 b2 G Вес
15 НЗ / НО 107 / 114 69 121 / 128 49 G½ 0,63 / 0,79
20 НЗ / НО 115 / 122 79 133 / 140 56 G¾ 1,04 / 1,20
25 НЗ / НО 121 / 128 96 142 / 149 70 G1 1,21 / 1,36
32 НЗ / НО 125 / 132 109 152 / 159 70 G1¼ 2,27 / 2,49
40 НЗ / НО 136 / 143 128 167 / 174 95 G1½ 2,87 / 3,09
50 НЗ / НО 145 / 152 150 183 / 190 100 G2 3,67 / 3,89

Чертежи СК-ВТ в разрезе



Монтаж

Монтаж и эксплуатация

Как правило, выбор способа подключения клапана электромагнитного (соленоидного) непрямого действия с поршнем зависит от технологической линии и арматуры, установленной на объекте, а также необходимости последующего эксплуатационного обслуживания. Наиболее часто встречаются следующие виды подключения:

  1. Сгон и муфта;
  2. Переходник-американка;
  3. Угловой переходник;
  4. Гибкое подключение.

Надежность и долговечность работы электромагнитных катушек клапанов обеспечивается за счет правильного подбора типа клапана – НЗ или НО. Время работы катушки клапана под напряжением должно быть минимальным.

Перед монтажом электромагнитного клапана необходимо убедиться, что трубопровод чистый и в нем отсутствуют инородные частицы, грязь, ржавчина и т.д. Рекомендуется перед входом клапана устанавливать фильтр грубой очистки. Прибор должен быть смонтирован таким образом, чтобы направление потока пропускаемой среды совпадало с направлением стрелки на корпусе СК.

Электрическое подключение клапана должно осуществляться только при снятом напряжении питания. Не допускается подавать напряжение на катушку, если она не надета на клапан. Это приведет к мгновенному выходу ее из строя.

Схема подключения катушки:

Ввод кабеля в DIN-разъем необходимо монтировать таким образом, чтобы образовывалась петля для стекания капель жидкости (конденсата). Попадание жидкости в разъем недопустимо.
