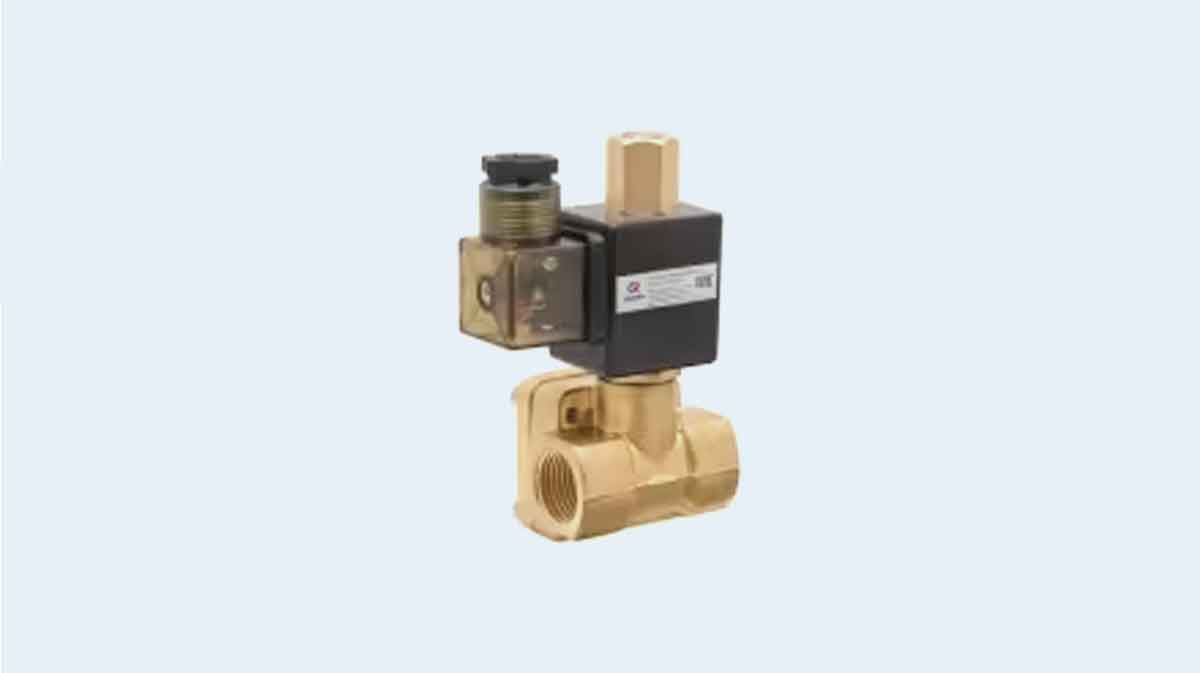

Тип СК. Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления (открытие, закрытие) потоками воды, масла, сжатого воздуха, нейтральных газов и прочих сред.
Клапаны с корпусом из нержавеющей стали применяются для работы с агрессивными к медным сплавам средами, с корпусом из медного сплава – для неагрессивных по отношению к медным сплавам и каучукам сред.
Область применения: трубопроводные системы водо- и тепло- снабжения, а также в любых аппаратах и отраслях, где требуется управление потоками рабочей среды.
Характеристики
Принцип работы
Прямого действия
Номинальный диаметр DN, мм
08 / 15 / 20 / 25 / 32 / 40 / 50
Исполнение
Нормально закрытый
Нормально открытый
Номинальное напряжение
~220 В, -24 В
Рабочее давление, МПа
Воздух, газ: 0…1,0
Вода: 0…0,7
Масло: 0…0,9
Температура рабочей среды, °С
-5…+90 (NBR)
-5…+120 (Витон)
Температура окружающей среды, °С
-10…+80
Катушка
IP65, DIN-разъем
Опция: энергосберегающий коннектор*
* – кроме катушек для СК-21 и СК-22 с DN 32, 40, 50
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Техническая документация
ТУ 3712-001-4719015564-2015
Схемы
Габаритные и присоединительные размеры (мм), вес (кг)
DN
Тип
h
b
b1
b2
G
Вес
08
НЗ
68
42
77
30
G¼
0,33
15
НЗ / НО
90 / 112
66
103 / 125
56
G½
0,72 / 0,77
20
НЗ / НО
94 / 116
73
110 / 132
56
G¾
0,80 / 0,85
25
НЗ / НО
98 / 120
99
117 / 139
73
G1
1,17 / 1,22
32
НЗ / НО
135 / 155
118
160 / 180
93
G1¼
2,36 / 2,46
40
НЗ / НО
135 / 155
118
160 / 180
93
G1½
2,37 / 2,55
50
НЗ / НО
153 / 174
160
188 / 209
122
G2
4,35 / 4,58
Монтаж
Как правило, выбор способа подключения клапана электромагнитного (соленоидного) прямого действия зависит от технологической линии и арматуры, установленной на объекте, а также необходимости последующего эксплуатационного обслуживания. Наиболее часто встречаются следующие виды подключения:
Сгон и муфта;
Переходник-американка;
Угловой переходник;
Гибкое подключение.
Надежность и долговечность работы электромагнитных катушек клапанов обеспечивается за счет правильного подбора типа клапана – НЗ или НО. Время работы катушки клапана под напряжением должно быть минимальным.
Перед монтажом электромагнитного клапана необходимо убедиться, что трубопровод чистый и в нем отсутствуют инородные частицы, грязь, ржавчина и т.д. Рекомендуется перед входом клапана устанавливать фильтр грубой очистки. Прибор должен быть смонтирован таким образом, чтобы направление потока пропускаемой среды совпадало с направлением стрелки на корпусе СК.
Электрическое подключение клапана должно осуществляться только при снятом напряжении питания. Не допускается подавать напряжение на катушку, если она не надета на клапан. Это приведет к мгновенному выходу ее из строя.
Схема подключения катушки:
Ввод кабеля в DIN-разъем необходимо монтировать таким образом, чтобы образовывалась петля для стекания капель жидкости (конденсата). Попадание жидкости в разъем недопустимо.
