Описание

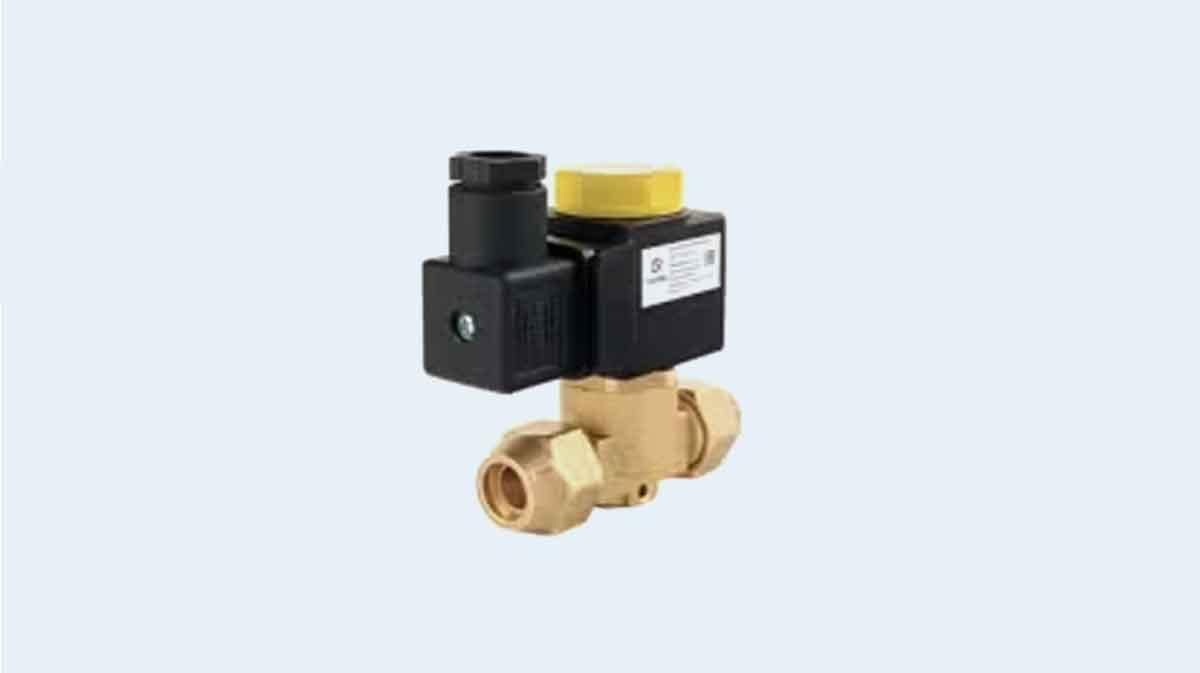

Тип СК. Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления (открытие, закрытие) потоками различных фторсодержащих хладагентов.
Возможно применение для хладагентов R410A, R134A, R22, R407C, R404A, R507.
Для корректной работы СК требуется обеспечить минимальный перепад давления (ΔР) на входе и на выходе клапана:
- для клапанов с Kv*: 0,8; 2,2 ΔР составляет 0,005 МПа
- для клапанов с Kv*: 2,6; 4,8; 5,7 ΔР составляет 0,02 МПа
Область применения: промышленные системы холодоснабжения и кондиционирования
Характеристики
Принцип работы
| Kv*, м3/час |
0,18; 0,23 |
Прямого
действия |
| 0,8; 2,2; 2,6; 4,8; 5,7 |
Непрямого
действия |
* — коэффициент пропускной способности
Исполнение
Нормально закрытый
Нормально открытый
Номинальное напряжение
~220 В, -24 В
Максимальное рабочее давление, МПа
3,5
Температура рабочей среды, °С
-40…+105
Температура окружающей среды, °С
-10…+80
Катушка
IP65, DIN-разъем
Потребляемая мощность, Вт
8
Присоединительные патрубки
Под пайку, диаметр: 6, 10, 12, 16, 19, 22 мм
Под отбортовку, диаметр: ⅜”, ½”, ⅝”, ¾”
Корпус
Медный сплав
Мембрана
Гидрированный бутадиен-нитрильный каучук (HNBR)
Надежность
500 000 циклов
Климатическое исполнение
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Техническая документация
ТУ 3712-001-4719015564-2015
Схемы
Габаритные и присоединительные размеры (мм), вес (кг)
