Описание

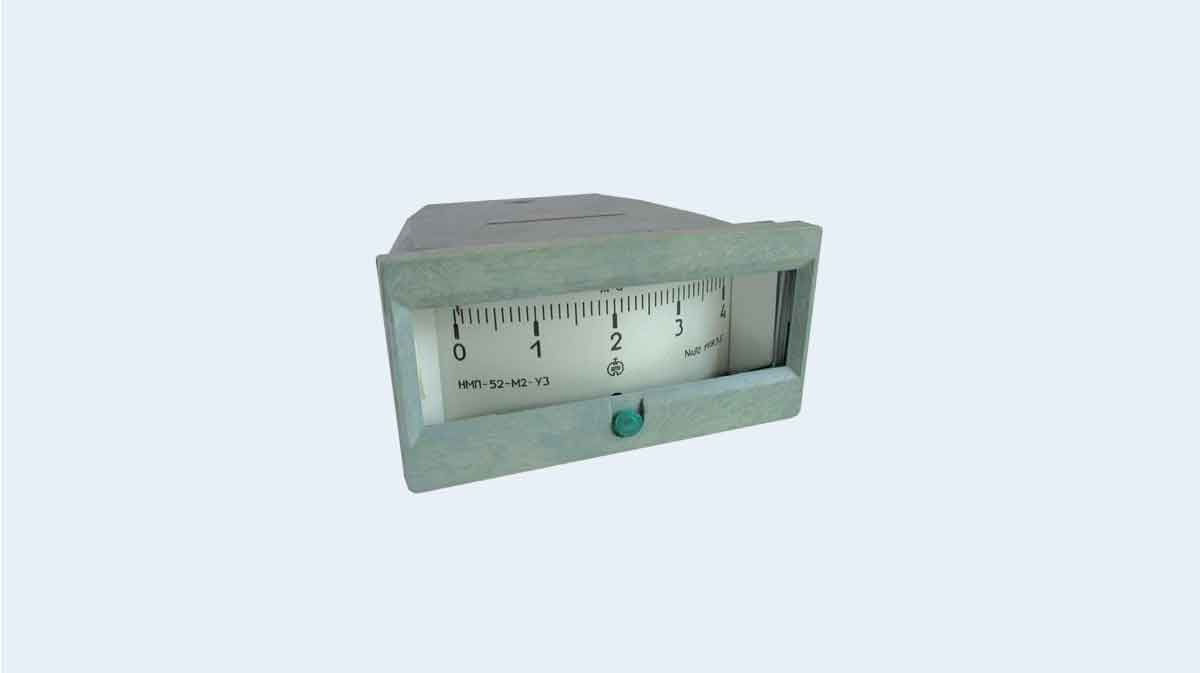

Предназначены для измерения вакуумметрического и избыточного давлений воздуха и неагрессивных газов.
Климатические исполнения:
У3 – для работы при температуре от – 50 до + 60°С и относительной влажности до 98% при 35°С.
Т3 – для работы при температуре от – 25 до + 55°С и относительной влажности до 100% при 35°С.
Степень защиты: IP40 по ГОСТ 14154-2015.
Интервал между поверками: 2 года.
Масса прибора: не более 0,5 кг.
Средний срок службы: не менее 10 лет.
Гарантийный срок хранения: 30 месяцев с даты изготовления.
Гарантийный срок эксплуатации: 2 года в пределах гарантийного срока хранения с даты ввода в эксплуатацию.
Характеристики
|
ТмМП-52-М3
кПа
|
НМП-52-М3
кПа
|
ТНМП-52-М3
кПа
|
Класс точности
|
|
от -0,16 до 0
|
от 0 до +0,16
|
от -0,08 до +0,08
|
2,5
|
|
от -0,25 до 0
|
от 0 до +0,25
|
от -0,125 до +0,125
|
1,5; 2,5-1,5-2,5; 2,5
|
|
от -0,4 до 0
|
от 0 до +0,4
|
от -0,2 до +0,2
|
1,5; 2,5-1,5-2,5; 2,5
|
|
от -0,6 до 0
|
от 0 до +0,6
|
от -0,3 до +0,3
|
1,5; 2,5-1,5-2,5; 2,5
|
|
от -1 до 0
|
от 0 до +1
|
от -0,5 до +0,5
|
1,5; 2,5-1,5-2,5; 2,5
|
|
от -1,6 до 0
|
от 0 до +1,6
|
от -0,8 до +0,8
|
1,5; 2,5-1,5-2,5; 2,5
|
|
от -2,5 до 0
|
от 0 до +2,5
|
от -1,25 до +1,25
|
1,5; 2,5-1,5-2,5; 2,5
|
|
от -4 до 0
|
от 0 до +4
|
от -2 до +2
|
1,5; 2,5-1,5-2,5; 2,5
|
|
от -6 до 0
|
от 0 до +6
|
от -3 до +3
|
1,5; 2,5-1,5-2,5; 2,5
|
|
от -10 до 0
|
от 0 до +10
|
от -5 до +5
|
1,5; 2,5-1,5-2,5; 2,5
|
|
от -16 до 0
|
от 0 до +16
|
от -8 до +8
|
1,5; 2,5-1,5-2,5; 2,5
|
|
от -25 до 0
|
от 0 до +25
|
от -12,5 до +12,5
|
1,5; 2,5-1,5-2,5; 2,5
|
|
от -40 до 0
|
от 0 до +40
|
от -20 до +20
|
1,5; 2,5-1,5-2,5; 2,5
|
Предельно допускаемое рабочее вакууметрическое или избыточное давление и разность давлений (для дифманометров) не должно превышать диапазона измерений.
Схемы
Габаритные и присоединительные размеры
