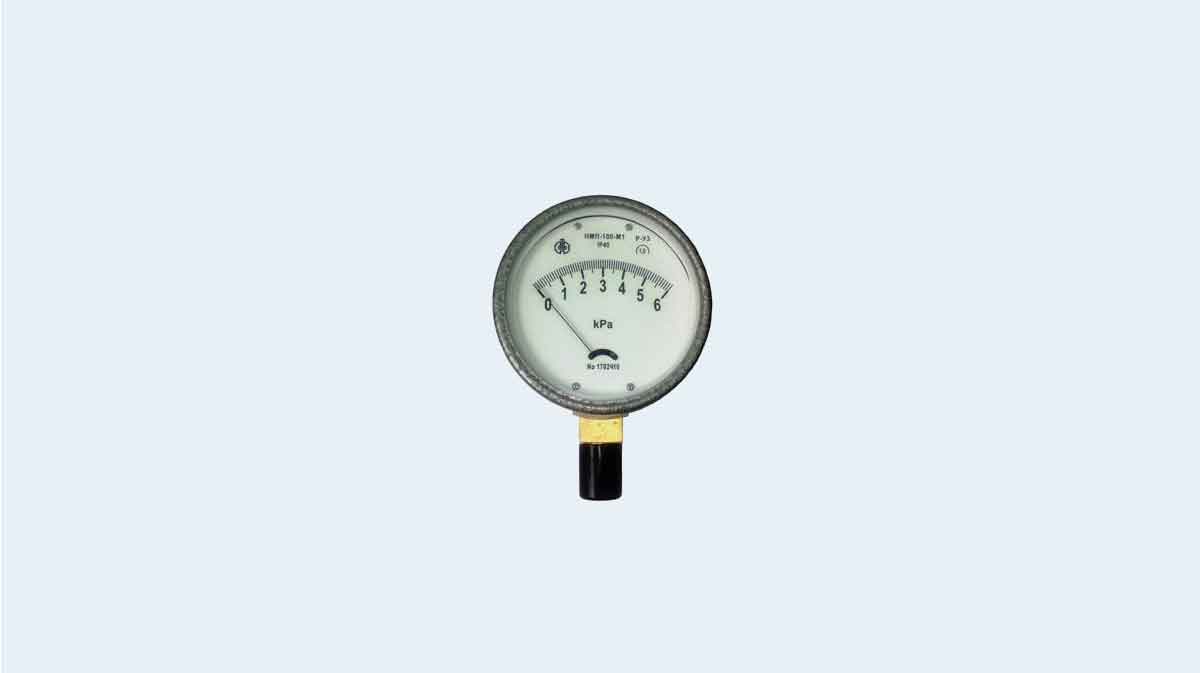

ТЯГОМЕРЫ ТММП-100-М1Р

Тягомеры ТММП-100-М1Р, Напоромеры НМП-100-М1Р, Тягонапоромеры ТНМП-100-М1Р Мембранные

100 ₽

Категория:

Описание

Напоромер НМП-100-М1Р-У3 с радиальным расположением штуцера предназначен для непрерывного измерения малого избыточного давления (напора) воздуха, природного и других газов, неагрессивных некристаллизующихся по отношению к материалам измерительных механизмов приборов в режиме реального времени.

  • метод измерений : прямого действия;
  • функциональное назначение : показывающие;
  • форма представления показаний : стрелочные (аналоговые);
  • метрологическое назначению : рабочие;
  • технологическое назначение : технические общепромышленного исполнения;
  • пределы измерений : 0…40 кПа (0…4000 кгс/м.кв.);
  • Класс точности : 1,5; 2,5;%;

РАСШИФРОВКА МАРКИРОВКИ ПРИБОРА

  • Н — напоромер
  • М — мембранный
  • П — показывающий
  • 100 — номинальный диаметр корпуса (100 мм)
  • М — модернизированный
  • 1 — номер модификации
  • Р — радиальный — расположение штуцера вниз
  • У — код климатического исполнения : для макроклиматического района с умеренным климатом
  • 3 — код категории размещения : для эксплуатации в закрытых помещениях с естественной вентиляци­ей.



Характеристики

Пределы измерений :
кгс/м2 0-40; -60; -100; -160; -250; -400; -600; -1000; -1600; -2500; -4000
кПа 0-0.4; -0.6; -1.0; -1.6; -2.5; -4.0; -6.0; -10; -16; -25; -40
Диапазон измерений напора равен 100% диапазона показаний для кл. точности 2,5% и 75% для класса точности 1.5%
Измеряемая среда воздух; газ, в т.ч. пропан, бутани другие неагрессивные газы
Класс точности, % 1,5; 2,5*
Вариация показаний приборов не превышает абсолютного значения предела допускаемой основной погрешности
Расположение штуцера радиальное (подключение к процессу — снизу)
Степень защиты от влаги и пыли IP40
Климатические исполнения : У3; Т3
Температура окружающего воздуха, °C
для У3 от -50 до +60°С и относительной влажности до 98% при 35°С
для Т3 от -25 до +55°С и относительной влажности до 100% при 35°С
температура хранения от +15 до +40°С и относительной влажности до 80% при 35°С
Устойчивость к механическим воздействиям и вибрациям напорометры НМП-100-М1-Р устойчивы к воздействию синусоидальной вибрации с параметрами, соответствующими группе исполнения L3 по ГОСТ Р 52931-2008 (частота от 5 до 25 Hz, амплитуда вибросмещения 0,1 mm)
Масса прибора, кг, не более 0,65
Габаритные размеры корпуса, мм: 138х100х54
Полный средний срок службы, лет, не менее 10
Межповерочный интервал, лет 2
Гарантийный срок эксплуатации (со дня ввода в эксплуатацию), лет 2

Схемы

Габаритные и присоединительные размеры



Документация

Руководство по эксплуатации НМП-100-М1Р
