НМ-60 НАПОРОМЕР, ТМ-60 ТЯГОМЕР, ТНМ-60 ТЯГОНАПОРОМЕР

НМ-60 напоромер, ТМ-60 тягомер, ТНМ-60 тягонапоромер

100 ₽

Категория:

Описание

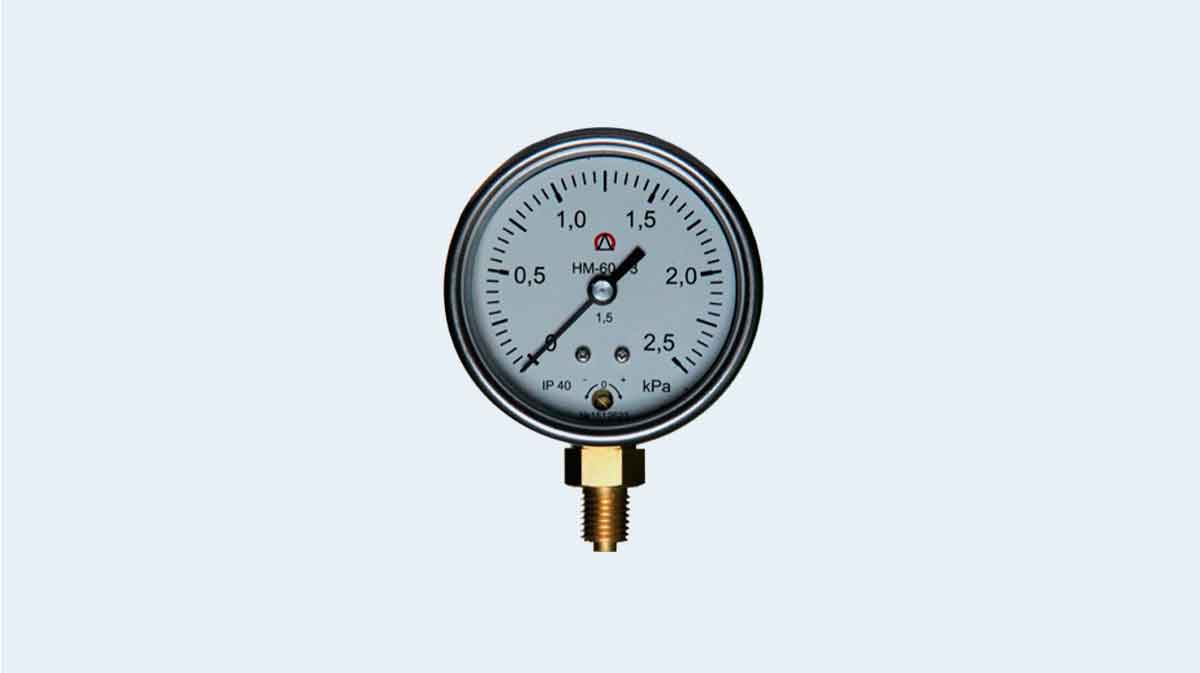

Напоромеры НМ-60, Тягомеры ТМ-60, Тягонапоромеры ТНМ-60 предназначены для измерения малых избыточных, вакууметрических и мановакууметрических давлений воздуха и различных газов неагрессивных к деталям контактирующим с измеряемой средой.

Характеристики

НАИМЕНОВАНИЕ КЛАСС ТОЧНОСТИ,
%
Напоромер НМ-60,
кПа		 Тягомер ТМ-60,
кПа		 Тягонапоромер ТНМ-60,
кПа
+ 1,6 — 1,6 -0,8 .. 0 .. +0,8 1,5; 2,5
+ 2,5 — 2,5 -1,25 .. 0 .. +1,25 1,5; 2,5
+4 — 4 -2 .. 0 .. +2 1,5; 2,5
+6 -6 — 3.. 0 .. +3 1,5; 2,5
+10 -10 -5 .. 0 .. +5 1,5; 2,5
+16 -16 -8 .. 0 .. +8 1,5; 2,5
+25 -25 -12,5 .. 0 .. +12,5 1,5; 2,5
+40 -40 -20 .. 0 .. +20 1,5; 2,5
+60 -60 -30 .. 0 .. +30 1,5; 2,5



По желанию заказчика приборы могут быть изготовлены для измерения в других единицах измерения: mBar, кгс/м2 и др. Возможно цветовое зонирование шкалы прибора и покрытие шкалы светомассой. Межповерочный интервал приборов составляет 2 года.

Климатические исполнения:

  • У3 –для работы при температуре от минус 50 до плюс 60°С и относительной влажности до 98% при 35°С.
  • Т3 — –для работы при температуре от минус 25 до плюс 55°С и относительной влажности до 100% при 35°С.

По защищенности от воздействия окружающей среды приборы изготавливаются по ГОСТ Р52931-2008 и ГОСТ 14254-96 в следующих исполнениях: IP40 или IP53. Масса прибора 0,4 кг.



Присоединение к процессу:

  • Радиальный Штуцер M12х1,5 или G1/4
  • Осевой штуцер М12х1,5; М10х1; G1/4; G1/8.
  • безрезьбовое соединение для эластичных труб (типоразмер соединения 4-01 ГОСТ 25165)

Конструктив:

Прибор конструктивно изготовлен из следующих материалов:

  • Корпус — нержавеющая сталь 08Х18Н10
  • Держатель и штуцер – Латунь ЛС59-1
  • Передаточный механизм — Латунь ЛС59-1
  • Чувствительный Элемент (мембранная коробка) – берилевая бронза БрБ2 (CuBe2)
  • Стекло — Приборное стекло

Схемы

ГАБАРИТНО - ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ГАБАРИТНО - ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
