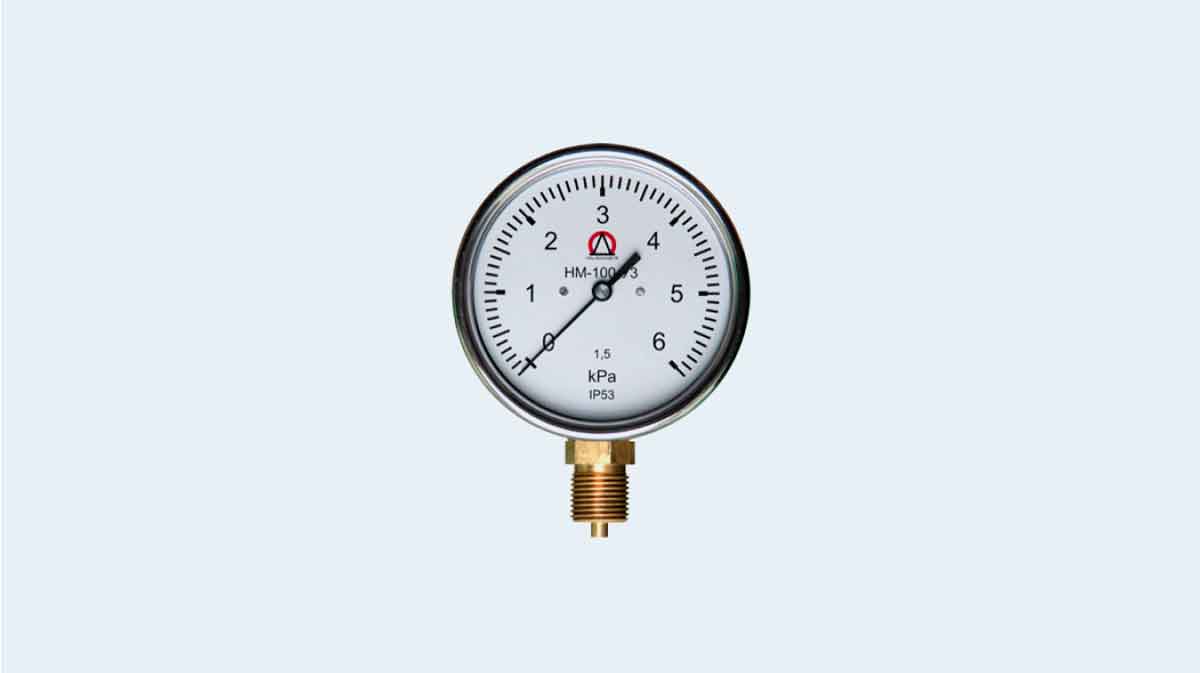

НМ-100 НАПОРОМЕР, ТМ-100 ТЯГОМЕР, ТНМ-100 ТЯГОНАПОРОМЕР

НМ-100 Напоромер, ТМ-100 Тягомер, ТНМ-100 Тягонапоромер

100 ₽

Категория:

Описание

Напоромер НМ-100 , Тягомер ТМ-100, Тягонапоромер ТНМ-100 для измерения малых избыточных, вакууметрических и мановакууметрических давлений воздуха и различных газов, неагрессивных к деталям контактирующим с измеряемой средой.



Характеристики

НАИМЕНОВАНИЕ КЛАСС ТОЧНОСТИ В
СООТВЕТСТВИИ С ГОСТ 2405
Напоромер
HM-100		 Тягомер
TM-100		 Тягонапоромер
THM-100
кПа кПа кПа %
+0,25 -0,25 -0,125 ..0.. +0,125 0,6;
1,0;
1,5;
2,5(3);
4,0;
2,5-1,5-2,5;
+0,4 -0,4 -0,2 ..0.. +0,2
+0,6 -0,6 -0,3 ..0.. +0,3
+1,0 -1,0 -0,5 ..0.. +0,5
+1,6 -1,6 -0,8 ..0.. +0,8
+2,5 -2,5 -1,25 ..0.. +1,25
+4 -4 -2 ..0.. +2
+6 -6 -3 ..0.. +3
+10 -10 -5 ..0.. +5
+16 -16 -8 ..0.. +8
+25 -25 -12,5 ..0.. +12,5
+40 -40 -20 ..0.. +20
+60 -60 -30 ..0.. +30
+100 -100 -50 ..0.. +50
+160 -80 ..0.. +80
+200 -100 ..0.. +100
+250

По желанию заказчика приборы могут быть изготовлены для измерения в других единицах измерения: mBar,  кгс/м2 и др. Возможно цветовое зонирование шкалы прибора и покрытие шкалы светомассой. Межповерочный интервал приборов составляет 2 года.

Климатические исполнения:

  • У3–для работы при температуре от минус 50 до плюс 60°С и относительной влажности до 98% при 35°С.
  • Т3–для работы при температуре от минус 25 до плюс 55°С и относительной влажности до 100% при 35°С.

По защищенности от воздействия окружающей среды приборы изготавливаются по ГОСТ Р52931-2008 и ГОСТ 14254-96 в следующих исполнениях: IP40 или IP53. Масса прибора 0,4 кг.

Присоединение к процессу:

  • Радиальный Штуцер M20х1,5, М12х1,5 или G1/2
  • Осевой штуцер М20х1,5; М12х1,5; М10х1; G1/2; G1/4.
  • безрезьбовое соединение для эластичных труб (типоразмер соединения 4-01 ГОСТ 25165)

Прибор конструктивно изготовлен из следующих материалов:

  1. Корпус – нержавеющая сталь 08Х18Н10
  2. Держатель и штуцер – Латунь ЛС59-1
  3. Передаточный механизм – Латунь ЛС59-1
  4. Чувствительный Элемент (мембранная коробка) – берилевая бронза БрБ2 (CuBe2)
  5. Стекло – Приборное стекло

Схемы

ГАБАРИТНО - ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ГАБАРИТНО - ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
