КОРРОЗИОННОСТОЙКИЕ МАНОМЕТРЫ

Коррозионностойкие манометры

100 ₽

Категория:

Описание

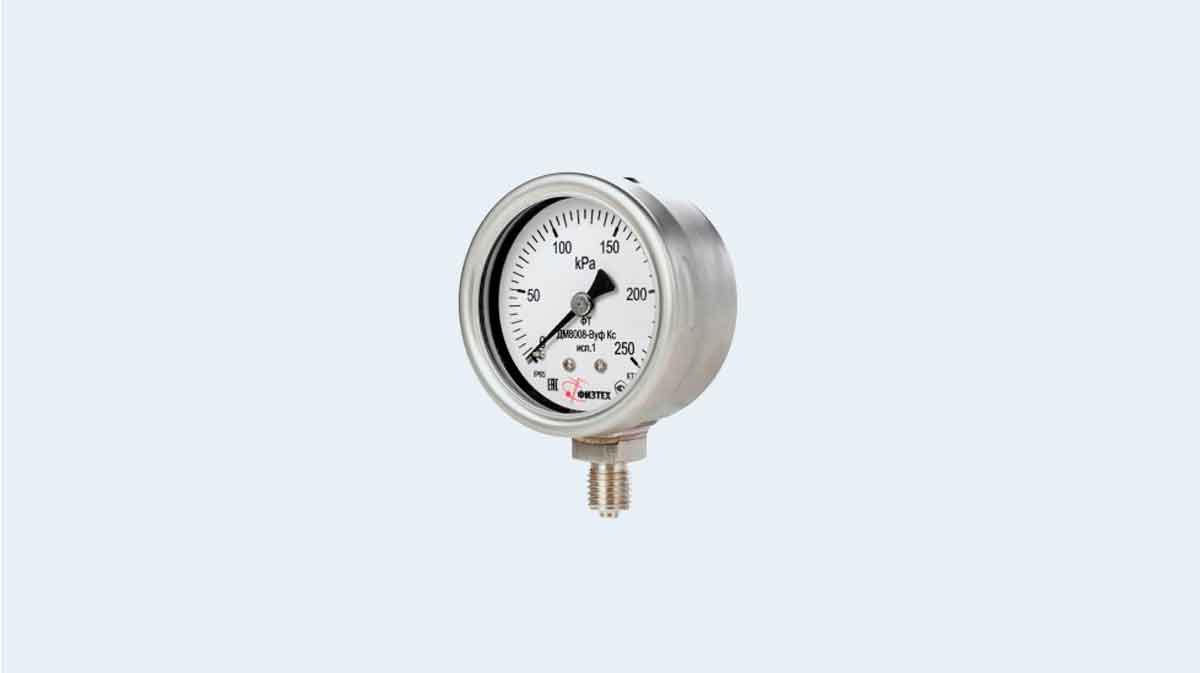

Манометр коррозионностойкий выполнен полностью из нержавеющей стали. Применяется для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 200 °C.

Эти промышленные манометры могут использоваться в условиях агрессивной окружающей среды, повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды — степень защиты приборов IP65. Может использоваться в сборе с разделителем сред. Теплоснабжение, водоснабжение, горнодобывающая и нефтехимическая промышленность, машиностроение и энергетика – вот те отрасли, где находит применение коррозионностойкий манометр.

Пределы измеряемого давления

ПРЕДЕЛЫ ИЗМЕРЕНИЙ В СИСТЕМНЫХ ЕДИНИЦАХ (КПА, МПА) — БАЗОВОЕ ИСПОЛНЕНИЕ
(ПО ЗАКАЗУ ИЗГОТАВЛИВАЮТСЯ В ЛЮБЫХ ЕДИНИЦАХ ИЗМЕРЕНИЯ)
ДВ8008-ВУф Кс исп 1 Б/запол (вакуумметр) -100 — 0 кПа
ДА8008-ВУф Кс исп 1 Б/запол (мановакуумметр) -100 — 60; 150; 300; 500 кПа;

-0,1 — 0,9; 1,5; 2,4 МПа
ДМ8008-ВУф Кс исп 1 Б/запол (манометр) 0 — 100; 160; 250; 400; 600 кПа;

0 — 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40 МПа
ДМ8008-ВУф Кс исп 1 ОШ d.40 Б/запол (манометр) 0 — 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40 МПа
ДМ8008-ВУф Кс исп 1 d.50 Б/запол (манометр) 0 — 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40 МПа
ДВ8008-ВУф Кс исп 1 ОШ Ск Б/запол (вакуумметр) -100 — 0 кПа
ДА8008-ВУф Кс исп 1 ОШ Ск Б/запол (мановакуумметр) -100 — 60; 150; 300; 500 кПа;

-0,1 — 0,9; 1,5; 2,4 МПа
ДМ8008-ВУф Кс исп 1 ОШ Ск Б/запол (манометр) 0 — 100; 160; 250; 400; 600 кПа;

0 — 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40 МПа
ДВ8008-ВУф Кс Б/запол Б110 (вакуумметр) -100 — 0 кПа
ДА8008-ВУф Кс Б/запол Б110 (мановакуумметр) -100 — 60; 150; 300; 500 кПа;

-0,1 — 0,9; 1,5; 2,4 МПа
ДМ8008-ВУф Кс Б/запол Б110 (манометр) 0 — 60; 100; 160; 250; 400; 600 кПа;

0 — 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160 МПа
ДВ8008-ВУф Кс Б/запол (вакуумметр) -100 — 0 кПа
ДА8008-ВУф Кс Б/запол (мановакуумметр) -100 — 60; 150; 300; 500 кПа;

-0,1 — 0,9; 1,5; 2,4 МПа
ДМ8008-ВУф Кс Б/запол (манометр) 0 — 100; 160; 250; 400; 600 кПа;

0 — 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа
ДВ8008-ВУф Кс ОШ Ск Б/запол (вакуумметр) -100 — 0 кПа
ДА8008-ВУф Кс ОШ Ск Б/запол (мановакуумметр) -100 — 60; 150; 300; 500 кПа;

-0,1 — 0,9; 1,5; 2,4 МПа
ДМ8008-ВУф Кс ОШ Ск Б/запол (манометр) 0 — 100; 160; 250; 400; 600 кПа;

0 — 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа
ДВ8008-ВУф Кс исп 2 Б/запол Б160 (вакуумметр) -100 — 0 кПа
ДА8008-ВУф Кс исп 2 Б/запол Б160 (мановакуумметр) -100 — 60; 150; 300; 500 кПа;

-0,1 — 0,9; 1,5; 2,4 МПа
ДМ8008-ВУф Кс исп 2 Б/запол Б160 (манометр) 0 — 60; 100; 160; 250; 400; 600 кПа;

0 — 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160 МПа
ДВ8008-ВУф Кс исп 2 Б/запол (вакуумметр) -100 — 0 кПа
ДА8008-ВУф Кс исп 2 Б/запол (мановакуумметр) -100 — 60; 150; 300; 500 кПа;

-0,1 — 0,9; 1,5; 2,4 МПа
ДМ8008-ВУф Кс исп 2 Б/запол (манометр) 0 — 100; 160; 250; 400; 600 кПа;

0 — 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа
ДВ8008-ВУф Кс S Б/запол (вакуумметр) -100 — 0 кПа
ДА8008-ВУф Кс S Б/запол (мановакуумметр) -100 — 60; 150; 300; 500 кПа;

-0,1 — 0,9; 1,5; 2,4 МПа
ДМ8008-ВУф Кс S Б/запол (манометр) 0 — 100; 160; 250; 400; 600 кПа;

0 — 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа
ДВ8008-ВУф Кс исп 2 S Б/запол (вакуумметр) -100 — 0 кПа
ДА8008-ВУф Кс исп 2 S Б/запол (мановакуумметр) -100 — 60; 150; 300; 500 кПа;

-0,1 — 0,9; 1,5; 2,4 МПа
ДМ8008-ВУф Кс исп 2 S Б/запол (манометр) 0 — 100; 160; 250; 400; 600 кПа;

0 — 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа

Характеристики

Номинальный диаметр корпуса — 40,50,63,100,160 мм
Класс точности — 1,5; 1,0
Степень пылевлагозащиты — IP65
Резьба присоединительного штуцера — М12*1,5 (базовая)
— другие резьбы по заказу
Размер квадрата под ключ, мм — 14 мм
Расположение штуцера — радиальное
— центрально-осевое
Устойчивость к климатическим воздействиям исполнение УХЛ1 по ГОСТ 15150-69
Диапазон температур измеряемой среды, оС от -50 до +200
Диапазон температуры окружающей среды, оС от -70 до +60
Виброзащищенность — группа N2 по ГОСТ Р 52931-2008
Рабочие диапазоны измерений — постоянная нагрузка — 100% шкалы
— переменная нагрузка — 2/3 шкалы
— кратковременная нагрузка — 110% шкалы
Средний срок службы — 10 лет
Масса, не более — 1,8 кг
Материал корпуса — нержавеющая сталь
Обечайка — байонетная, нержавеющая сталь
Стекло — многослойное безопасное
Трубчатая пружина нержавеющая сталь:
— до 10 МПа полувитковая
— от 16 до 60 МПа многовитковая
Штуцер, трибко-секторный механизм — нержавеющая сталь
Циферблат — алюминиевый сплав, окрашенный в белый цвет

Правила эксплуатации

Монтаж/демонтаж производить при отсутствии давления в трубопроводе с помощью гаечного ключа за штуцер. Крутящий момент при монтаже не должен превышать 20 Нм. Не допускается монтаж/демонтаж за корпус манометра!

Прикладывать усилие к корпусу прибора запрещается!
В качестве уплотнения в месте соединения манометра с источником давления необходимо применять уплотнительные кольца (рекомендуем фторопластовые или медные кольца).

Не допускается применение для уплотнения подмоточных материалов!

 Манометр необходимо устанавливать через отсечной кран или клапан.

Прибор должен быть установлен в нормальном рабочем положении, т.е. с вертикальным расположением корпуса (допускаемое отклонение не более ±5° в любую сторону), либо в соответствии со знаком рабочего положения, указанном на циферблате.
Подвод давления должен осуществляться трубопроводами с внутренним диаметром не менее 3 мм.

Подачу давления производить плавно, скорость изменения подаваемого давления должна быть не выше 10% шкалы в секунду.

 При измерении давления среды с температурой, превышающей допускаемую максимальную температуру окружающей среды, необходимо устанавливать перед прибором отвод-охладитель, это необходимо для уменьшения влияния температуры среды на точность показаний манометра.

Неисправности

Манометр не подлежит дальнейшей эксплуатации

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если:

  • прибор не работает;
  • стекло разбито или повреждено;
  • стрелка движется скачками или не возвращается к нулевой отметке;
  • погрешность показаний превышает допустимое значение.

При отсутствии давления стрелка должна возвращаться к нулевой отметке, отклонение от «0» допускается в пределах класса точности манометра. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
