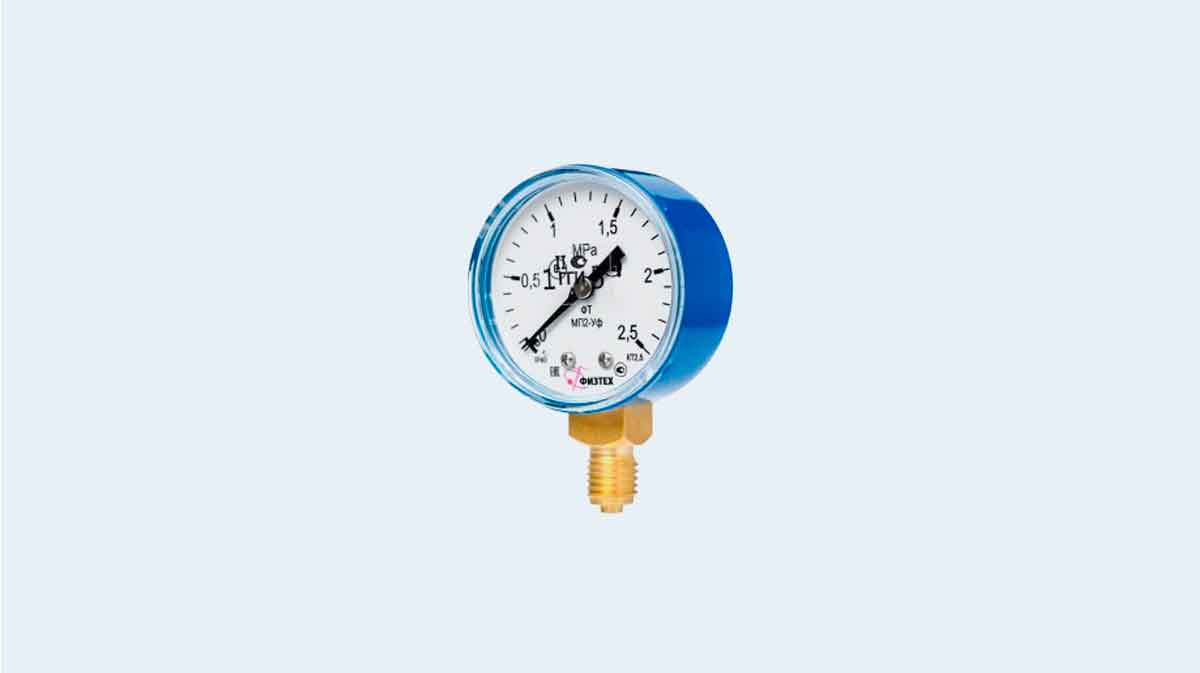

ГАЗОВЫЕ МАНОМЕТРЫ

Газовые манометры

100 ₽

Категория:

Описание

Газовый манометр применяется для измерения давления жидких и газообразных, не вязких и не кристаллизирующихся измеряемых сред, с температурой до 120 °C, неагрессивных к медным сплавам.

Широко применяется в баллонных редукторах и регуляторах. Производятся газовые (сварочные) технические манометры с диаметром корпуса 50 мм и классом точности 2,5.

Корпус газового манометра выполнен из стали и имеет цветовую индикацию в зависимости от измеряемой среды (кислород — синий корпус; ацетилен — белый корпус; газ-пропан -красный корпус). Приборы имеют радиальное присоединение. Межповерочный интервал — 2 года.

Пределы измеряемого давления

ПРЕДЕЛЫ ИЗМЕРЕНИЙ В СИСТЕМНЫХ ЕДИНИЦАХ (МПА) — БАЗОВОЕ ИСПОЛНЕНИЕ
(ПО ЗАКАЗУ ИЗГОТАВЛИВАЮТСЯ В ЛЮБЫХ ЕДИНИЦАХ ИЗМЕРЕНИЯ)
МП2-Уф d.50 О2 (манометр) 0 — 1; 2,5; 16; 25; 40 МПа
МП2-Уф d.50 С2Н2 (манометр) 0 — 0,4; 4 МПа
МП2-Уф d.50 С3Н8 (манометр) 0 — 0,6 МПа

Характеристики

наименование значение
Номинальный диаметр корпуса 50 мм
Класс точности 2,5
Степень пылевлагозащиты IP40
Резьба присоединительного штуцера — М12*1,5 (базовая)
— другие резьбы по заказу
Размер квадрата под ключ, мм 14 мм
Расположение штуцера радиальное
Устойчивость к климатическим воздействиям исполнение У2 по ГОСТ 15150-69
Диапазон температур измеряемой среды, оС
(рекомендуем подключать прибор к источнику
давления посредством отвода-охладителя)		 от -50 до +120 оС
Диапазон температуры окружающей среды, оС от -60 до +60 оС
Виброзащищенность группа L3 по ГОСТ Р 52931-2008
Рабочие диапазоны измерений — постоянная нагрузка — 100% шкалы
— переменная нагрузка — 2/3 шкалы
— кратковременная нагрузка — 110% шкалы
Средний срок службы 10 лет
Масса, не более 0,15 кг
Материал корпуса сталь:
— О2 (кислород) окрашенная в синий цвет
— С2Н2 (ацетилен) окрашенная в белый цвет
— С3Н8 (газ-пропан) окрашенная в красный цвет
Обечайка нет
Стекло органическое
Трубчатая пружина медный сплав:
— до 10 МПа полувитковая
— от 16 до 60 МПа многовитковая
Штуцер, трибко-секторный механизм медный сплав
Циферблат алюминиевый сплав, окрашенный в белый цвет

Правила эксплуатации

Монтаж/демонтаж производить при отсутствии давления в трубопроводе с помощью гаечного ключа за штуцер. Крутящий момент при монтаже не должен превышать 20 Нм. Не допускается монтаж/демонтаж за корпус манометра!

Прикладывать усилие к корпусу прибора запрещается!
В качестве уплотнения в месте соединения манометра с источником давления необходимо применять уплотнительные кольца (рекомендуем фторопластовые или медные кольца).

Не допускается применение для уплотнения подмоточных материалов!

 Манометр необходимо устанавливать через отсечной кран или клапан.

Прибор должен быть установлен в нормальном рабочем положении, т.е. с вертикальным расположением корпуса (допускаемое отклонение не более ±5° в любую сторону), либо в соответствии со знаком рабочего положения, указанном на циферблате.
Подвод давления должен осуществляться трубопроводами с внутренним диаметром не менее 3 мм.

Подачу давления производить плавно, скорость изменения подаваемого давления должна быть не выше 10% шкалы в секунду.

 При измерении давления среды с температурой, превышающей допускаемую максимальную температуру окружающей среды, необходимо устанавливать перед прибором отвод-охладитель, это необходимо для уменьшения влияния температуры среды на точность показаний манометра.

Неисправности

Манометр не подлежит дальнейшей эксплуатации

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если:

  • прибор не работает;
  • стекло разбито или повреждено;
  • стрелка движется скачками или не возвращается к нулевой отметке;
  • погрешность показаний превышает допустимое значение.

При отсутствии давления стрелка должна возвращаться к нулевой отметке, отклонение от «0» допускается в пределах класса точности манометра. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
