Описание

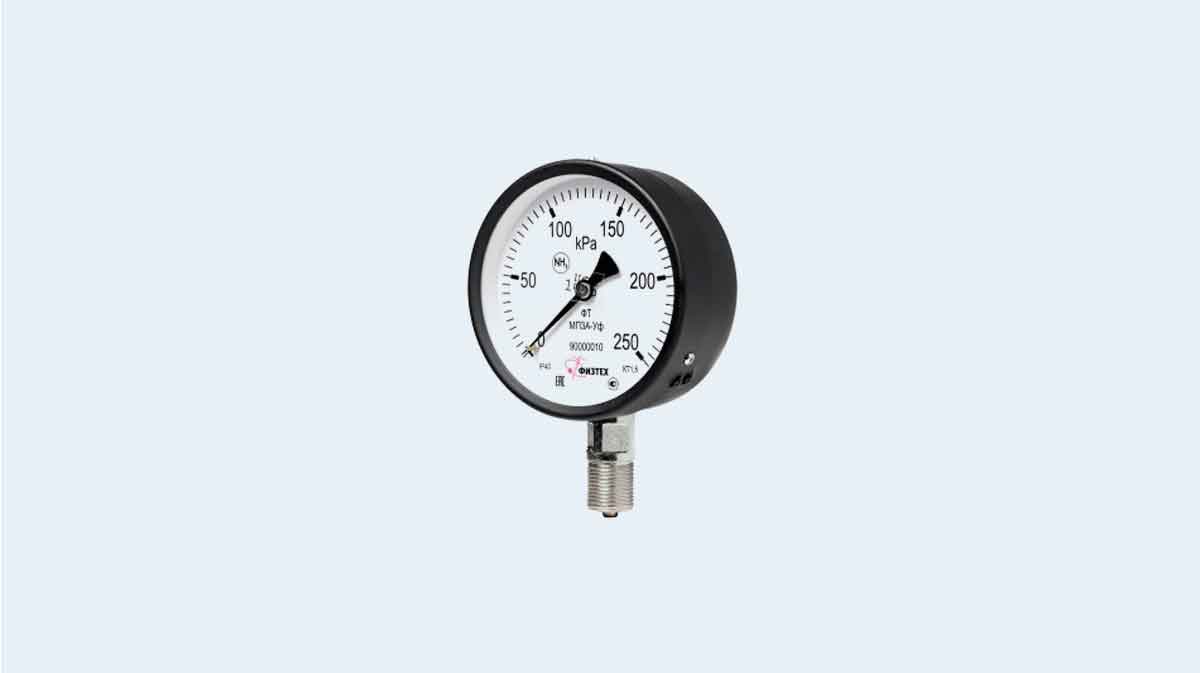

Вакуумметры, мановакуумметры, манометры аммиачные ВП3А-Уф, МВП3А-Уф, МП3А-Уф предназначены для измерения избыточного и/или вакуумметрического давления аммиаксодержащих сред (жидких и газообразных) с температурой до +150°С.
Аммиачные манометры
100 ₽
Пределы измеряемого давления
| ПРЕДЕЛЫ ИЗМЕРЕНИЙ В СИСТЕМНЫХ ЕДИНИЦАХ (КПА, МПА) — БАЗОВОЕ ИСПОЛНЕНИЕ (ПО ЗАКАЗУ ИЗГОТАВЛИВАЮТСЯ В ЛЮБЫХ ЕДИНИЦАХ ИЗМЕРЕНИЯ) |
|
|---|---|
| ВП3А-Уф (вакуумметр) | -100 — 0 кПа |
| МВП3А-Уф (мановакуумметр) | -100 — 60; 150; 300; 500 кПа;
-0,1 — 0,9; 1,5; 2,4 МПа |
| МП3А-Уф (манометр) | 0 — 100; 160; 250; 400; 600 кПа;
0 — 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа |
| ВП4А-Уф (вакуумметр) | -100 — 0 кПа |
| МВП4А-Уф (мановакуумметр) | -100 — 60; 150; 300; 500 кПа;
-0,1 — 0,9; 1,5; 2,4 МПа |
| МП4А-Уф (манометр) | 0 — 100; 160; 250; 400; 600 кПа;
0 — 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа |
Характеристики
| Номинальный диаметр корпуса | 100,160 мм |
| Класс точности | — 1,5 (базовый)
— 1,0 (по заказу) |
| Степень пылевлагозащиты | — IP40 |
| Резьба присоединительного штуцера | — М20*1,5 (базовая) — другие резьбы по заказу |
| Размер квадрата под ключ, мм | — 17 мм |
| Расположение штуцера | — радиальное |
| Устойчивость к климатическим воздействиям | — исполнение У2 по ГОСТ 15150-69 |
| Диапазон температур измеряемой среды, оС | от -50 +150 |
| Диапазон температуры окружающей среды, оС | от -60 до +60 |
| Виброзащищенность | — группа L3 по ГОСТ Р 52931-2008 |
| Максимальный диапазон измерений | — постоянная нагрузка — 100% шкалы — переменная нагрузка — 2/3 шкалы — кратковременная нагрузка — 110% шкалы |
| Средний срок службы | — 10 лет |
| Масса не более | — 0,9 кг |
| Материал корпуса | — до 10 МПа: сталь, окрашенная в черный цвет — от 16 до 60 МПа: пластик, окрашенный в черный цвет |
| Обечайка | — сталь, окрашенная в черный цвет, крепление винтами |
| Стекло | — техническое |
| Трубчатая пружина | полувитковая : — до 10 МПа: нержавеющая сталь — от 16 до 60 МПа: сталь 38ХМ |
| Штуцер, трибко-секторный механизм | — конструкционная сталь — Ст.45 |
| Циферблат | — алюминиевый сплав, окрашенный в белый цвет |
Правила эксплуатации
| Монтаж/демонтаж производить при отсутствии давления в трубопроводе с помощью гаечного ключа за штуцер. Крутящий момент при монтаже не должен превышать 20 Нм. |  |
Не допускается монтаж/демонтаж за корпус манометра!
Прикладывать усилие к корпусу прибора запрещается! |
 |
| В качестве уплотнения в месте соединения манометра с источником давления необходимо применять уплотнительные кольца (рекомендуем фторопластовые или медные кольца).
Не допускается применение для уплотнения подмоточных материалов! |
 |
Манометр необходимо устанавливать через отсечной кран или клапан.
Прибор должен быть установлен в нормальном рабочем положении, т.е. с вертикальным расположением корпуса (допускаемое отклонение не более ±5° в любую сторону), либо в соответствии со знаком рабочего положения, указанном на циферблате. |
 |
| Подвод давления должен осуществляться трубопроводами с внутренним диаметром не менее 3 мм.
Подачу давления производить плавно, скорость изменения подаваемого давления должна быть не выше 10% шкалы в секунду. |
 |
При измерении давления среды с температурой, превышающей допускаемую максимальную температуру окружающей среды, необходимо устанавливать перед прибором отвод-охладитель, это необходимо для уменьшения влияния температуры среды на точность показаний манометра. |  |
Неисправности
Манометр не подлежит дальнейшей эксплуатации
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если:
- прибор не работает;
- стекло разбито или повреждено;
- стрелка движется скачками или не возвращается к нулевой отметке;
- погрешность показаний превышает допустимое значение.
При отсутствии давления стрелка должна возвращаться к нулевой отметке, отклонение от «0» допускается в пределах класса точности манометра. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
