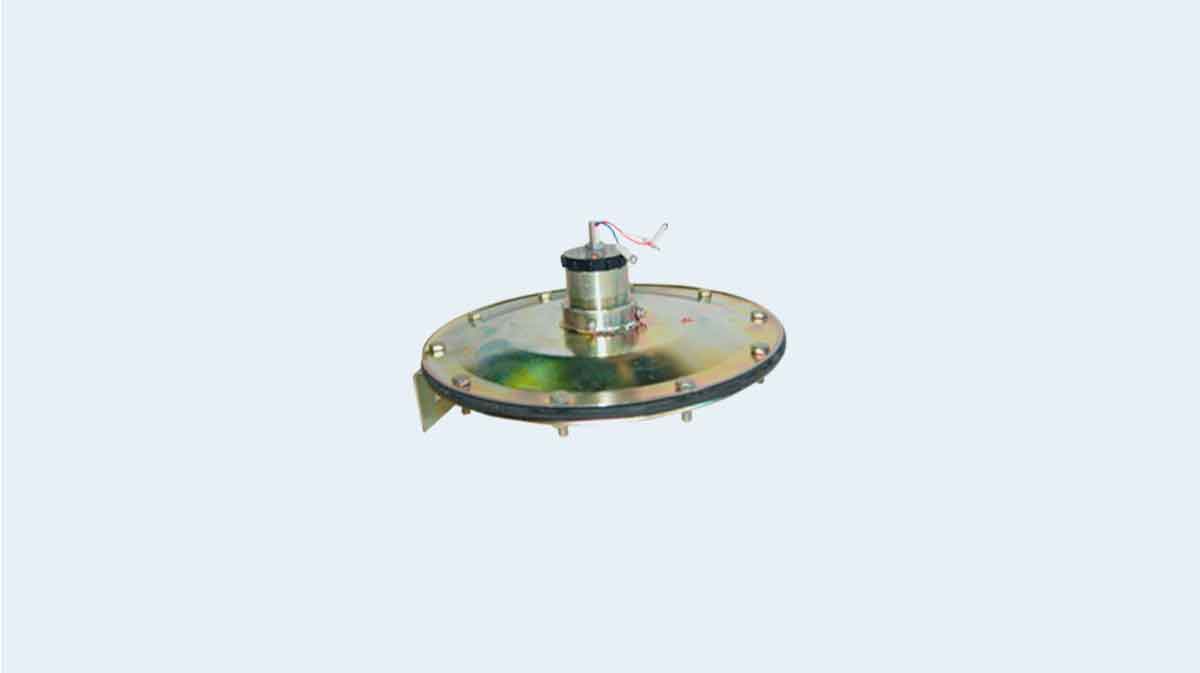

Описание
ДРД – Датчик-реле давления предназначен для сигнализации избыточного и вакуумметрического давления газа (разряжения), при его изменении выше или ниже установленного предела.
В зависимости от варианта монтажа, ДРД делятся на следующие виды:
- для установки на стены (ДРД 6,0, ДРД 2,5, ДРД 1,0). Для таких датчиков контролируемой средой выступают: газы, газ (топочный и природный), воздух и прочие среды, не являющиеся агрессивными к цветным и черным металлам;
- для установки на трубопроводах (ДРД-1200, ДРД-250, ДРД-40,0).
Класс защиты приборов соответствует IP20. Для таких датчиков контролируемой средой выступают: жидкости, газы, воды, воздух и прочие вещества, не являющиеся агрессивными к нержавейке
Контролируемая среда
Контролируемая среда датчика-реле давления ДРД:
— для датчиков ДРД-1,0; ДР Д-2,5; ДР Д-6,0 — воздух, природный газ, топочный газ, газы, неагрессивные к черным и цветным металлам;
— для датчиков ДР Д-40; ДР Д-250; ДР Д-1200 — воздух, природный газ, вода, газы и жидкость (вязкость не более 0,8 IIa·с), неагрессивные к нержавеющей стали.
Температура окружающего воздуха от −30 до +50°С.
Величина зоны возврата датчика (разница между величинами давления прямого и обратного срабатывания) от верхнего предела у ставки должна быть не более:
10% — для ДРД-2,5; ДРД-6,0; ДР Д-40,0; ДР Д-250; ДРД-1200;
25% — для ДРД-1,0.
Нерегулируемая величина разброса срабатывания датчиков от верхнего предела уставки не должна превышать ±2,5%.
Характеристики
Основные технические характеристики датчика-реле давления ДРД («СТАРОРУСПРИБОР»)
Модификации датчика-реле давления ДРД :
| Модификации |
Основной диапазон давлений, кПа |
Максимально допустимое давление, кПа |
| ДРД-1,0 |
0,1…1,0 |
10 |
| ДРД-2,5 |
0,8…2,5 |
10 |
| ДРД-6,0 |
3…6 |
18 |
| ДРД-40,0 |
4…40 |
80 |
| ДРД-250 |
40…250 |
350 |
| ДРД-1200 |
200…1200 |
1600 |
| Основная погрешность % |
2,5 |
| Степень защиты по ГОСТ 14254 |
IP20 |
| Рабочая среда |
Воздух, природный и сжиженный газ в газообразном состоянии по ГОСТ5542 и ГОСТ 20448, инертные газы |
| Масса, кг |
Не более 0,5 |
Электрические характеристики датчика-реле давления ДРД («СТАРОРУСПРИБОР»)
| Наименование параметра |
Значение |
| Напряжение питания, В |
AC 187…242 |
DC 15…36 |
| Частота питающей сети, Гц |
50±5 |
— |
| Тип выходного контакта |
 |
| Параметры коммутируемой цепи |
12 А / 30 В DC
10А / 250 В АС |
| Потребляемая мощность, Вт не более |
1 |
Условия эксплуатации датчика-реле давления ДРД («СТАРОРУСПРИБОР»)
| Наименование |
Значение |
| Атмосферное давление, Па (мм.рт.ст) |
от 84 (630) до 106,7 (800) |
| Температура окружающей среды, °С |
−15…+50 |
| Относительная влажность при температуре 35°С, % |
до 95 |
