Описание

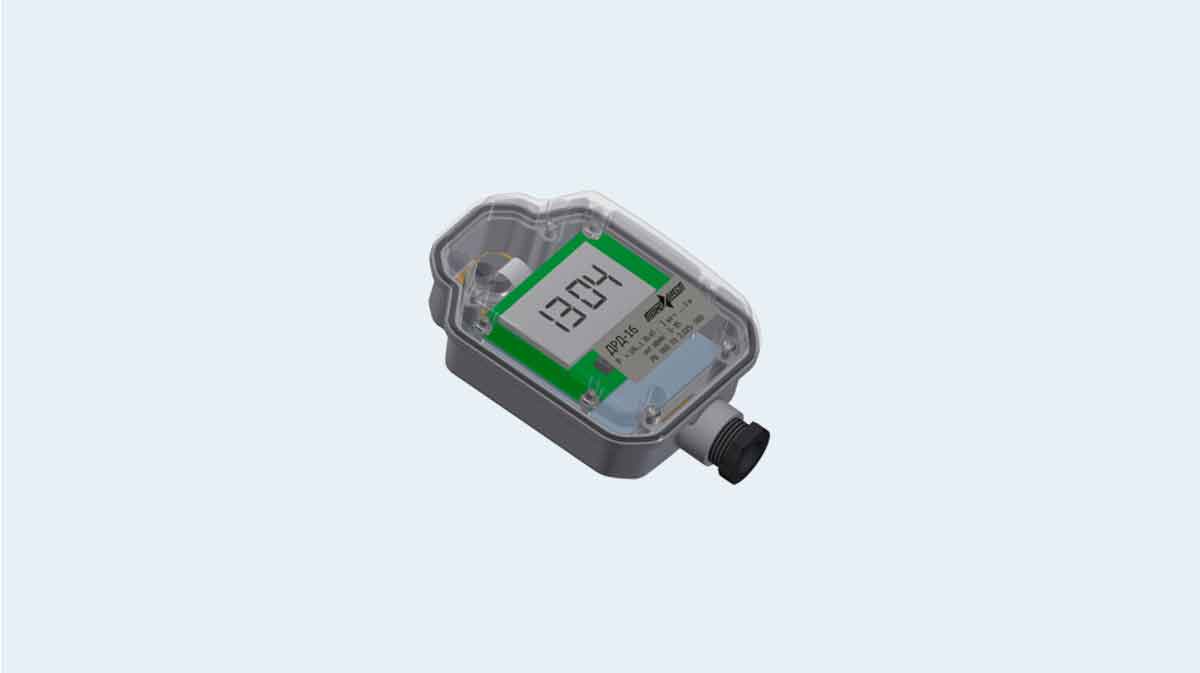

Датчик-реле давления ДРД-16 используется в целях контроля/регулировки чрезмерной величины давления газовой и воздушной сред в газоснабжающих системах. На устройстве есть удобный цифровой индикатор, который отображает значение давления.
Устройство сигнализирует о повышении/понижении показателя посредством замыкания электроконтактов. Для обеспечения контроля значения чрезмерного давления используется протокол «Modbus-RTU (RS-485-интерфейс) или сигналом тока на выходе от 4 до 20 мА.
Характеристики
Основные технические характеристики датчика-реле давления ДРД-16
| Наименование параметра |
Значение |
| Температура рабочей среды, °С |
от -30 до +60 |
| Степень защиты по ГОСТ 14254 |
IP54 |
| Величина внешней утечки, см3/ч воздуха, не более |
20 |
| Ресурс включений, не менее |
200 000 |
| Средний срок службы, лет, не менее |
10 |
| Климатическое исполнение |
У3.1 (от -30 до +40°С) |
| Нижний предел уставки давления, бар |
0,1 |
| Верхний предел уставки давления, бар |
16 |
| Максимальное испытательное давление, бар |
20 |
| Погрешность контроля давления, % |
5 |
| Масса, кг |
0,45 |
| Выходы по электрическому подключению |
— релейный выход
— 4…20 мА |
| Интерфейс |
RS-485 (протокол Modbus-RTU) |
| Напряжение питания |
(24 ± 6) В |
| Максимальный потребляемый ток |
0,1 А |
| Диапазон изменения тока для токового выхода |
4…20 мА
(4 мА — нижний предел уставки;
20 мА — верхний предел уставки) |
| Коммутируемые характеристики: |
|
| — тип контакта |
переключающий |
| — максимальная коммутируемая мощность |
150 Вт (пост. ток); 625 ВА (перем. ток) |
| — максимальное коммутируемое напряжение |
60 В (пост. ток); 220 В (перем. ток) |
| — максимальный коммутируемый ток |
5 А |
Программируемые параметры датчика-реле давления ДРД-16
| Наименование параметра |
Значение |
| Пароль |
« _ » « _ » « _ » (установлено 111) |
| Уставка срабатывания реле: |
|
| — нижний предел |
0,1 бар |
| — верхний предел |
1,6 бар |
| Время срабатывания |
0…6 с |
| Гистерезис |
0…30 кПа |
Подключение
Датчик-реле давления ДРД-16 подключается к газовой системе с помощью резьбового патрубка (1/4-18 NPT). Контролируемое давление преобразуется в выходной токовый сигнал 4…20 мА.
Для подключения проводов необходимо:
- снять лицевую крышку, отвернув 4 винта;
- электрические провода подключаются согласно схемы подключения к контактам разъемов, расположенных на нижней плате датчика (схема приведена на рис. 26-8);
- после окончания подключения электромонтажа, установите крышку на место и заверните винты.
Процесс программирования осуществляется кнопками SA1, SA2 и SA3, установленными под экраном, на верхней плате. Порядок программирования параметров описан в руководстве по эксплуатации на датчик.
