Описание

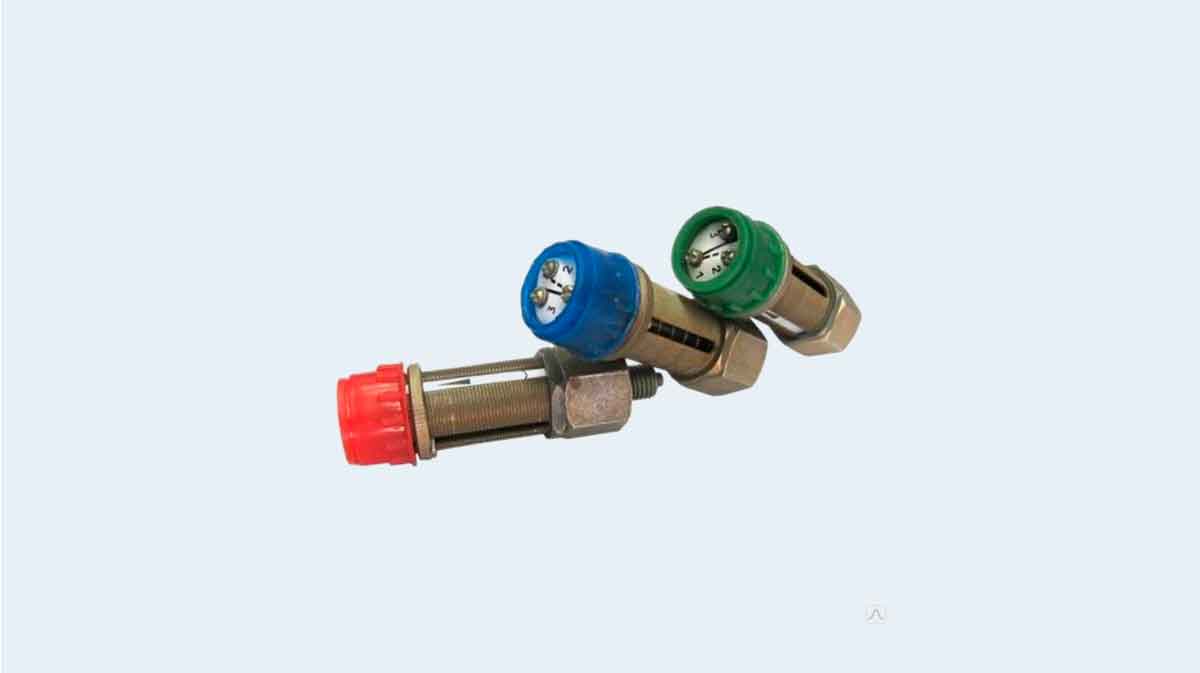

ДН – модель устройств-датчиков, которые используются в автосистемах регулирования и управления давлением (вакууметрическим и избыточным). В качестве контролируемой среды выступают воздух, жидкостные и газовые среды, которые не являются агрессивными относительно резины маслостойкого типа и сплава «АЛ-9». Эти датчики представляются аналогами приборов линейки РУМД.
В сравнении с приборами линейки РУМД, размеры моделей ДН уменьшены практически в 5 раз, а вес – втрое. При этом ДН обладают интуитивно понятной регулировочной шкалой.
В зависимости от величины контролируемого давления датчики-реле давления подразделяются на:
- Датчик-реле давления ДД-1,6
- Датчики-реле напора ДН 2,5, ДН 6, ДН 40

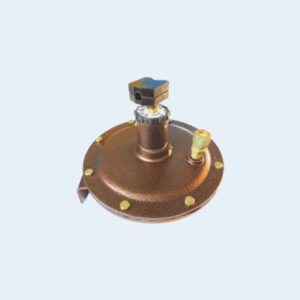

- Датчики-реле тяги ДТ 2,5, ДТ 40
- Датчик-реле напора и тяги ДНТ-1
- Датчик-реле перепада напора ДПН 2,5
Характеристики
Основные технические характеристики датчика напора дн, датчика напора тяги днт и датчика перепада напора ДПН
- температура окружающей среды от −30 до +50о С;
- относительная влажность (95±3)% при температуре 35о С;
- вибрация частотой до 25 Гц, с амплитудой не более 0,1 мм.
| Тип |
Пределы уставок |
Давление перегрузки |
Габаритные размеры, мм |
Масса, не более, кг |
| D |
Н |
| ДД-1,6 |
0,2 – 1,6 МПа (2 – 16 кгс/см²) |
2 МПа (20 кгс/см²) |
27х31х130 |
0,15± 0,05 |
| ДН-2,5 |
0,04 – 2,5 кПа (4 – 250 кгс/м²) |
10 кПа (1000 кгс/м²) |
Ø142+5 |
130± 5 |
0,5 ± 0,1 |
| ДН-6 |
0,6 – 6 кПа (60 – 600 кгс/м²) |
18 кПа (1800 кгс/м²) |
Ø95+5 |
130± 5 |
0,4± 0,1 |
| ДН-40 |
0,4 – 40 кПа (40 – 4000 кгс/м²) |
80 кПа (8000 кгс/м²) |
Ø60 ± 5 |
130±5 |
0,25±0,1 |
| ДТ-2,5 |
0,04 – 2,5 кПа (4 – 250 кгс/м²) |
10 кПа (1000 кгс/м²) |
Ø142+5 |
130± 5 |
0,5 ± 0,1 |
| ДТ-40 |
0,4 – 40 кПа (40 – 4000 кгс/м²) |
80 кПа (8000 кгс/м²) |
Ø60 ± 5 |
130± 5 |
0,25 ± 0,3 |
| ДНТ-1 |
0,1 – 0 – 1,0 кПа (10 – 0 – 100 кгс/м²) |
10 кПа (1000 кгс/м²) |
Ø200 ± 5 |
135+45 |
1,4 ± 0,3 |
| ДПН-2,5 |
0,1 – 2,5 кПа (10 – 250 кгс/м²) |
10 кПа (1000 кгс/м²) |
Ø200 ± 5 |
120+45 |
1,4± 0,3 |
