Описание

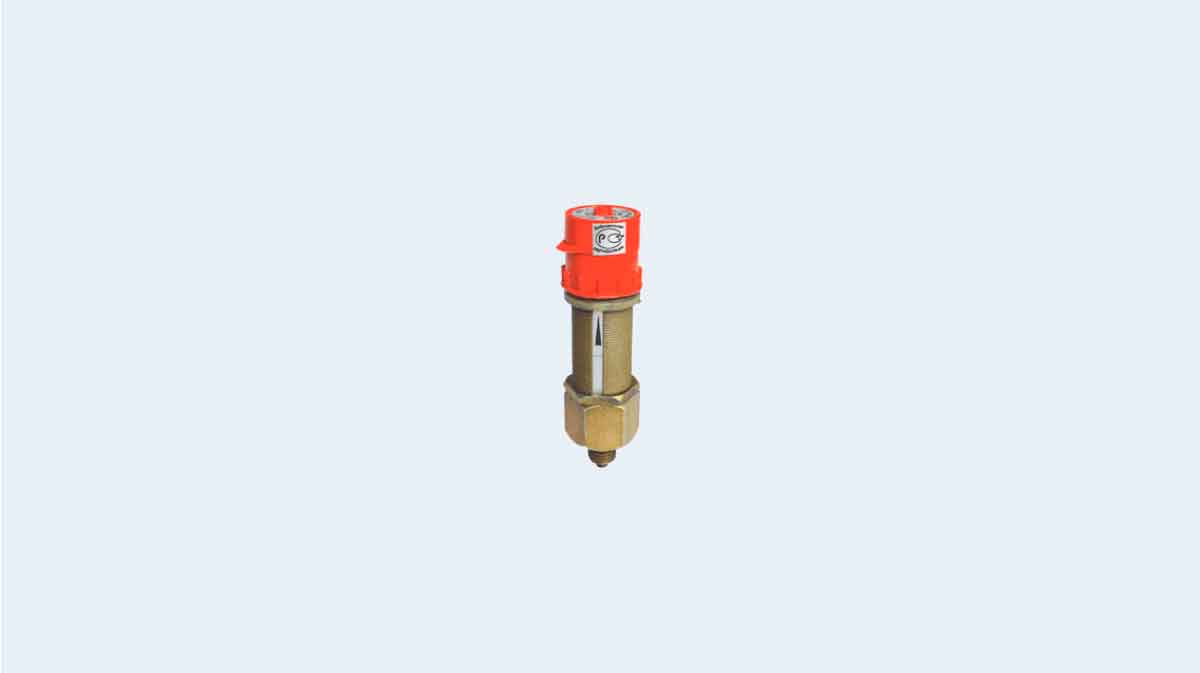

Датчик-реле давления и разности давлений ДЕ-57 применяется в автосистемах регулировки, управления и контроля за давлением. В качестве контролируемой среды этого датчика выступают жидкости, газы, воздух и прочие вещества, которые неагрессивны к резине маслостойкого типа и сплаву «АЛ-9». Следует отметить, что ДЕ-57 в 2001-ом году стали победителем премии «Знак качества 21-го столетия». Более того, эти приборы включены в перечень конкурса «ТОП-100 самых лучших российских продуктов в 2000-ом году».
В сравнении с предыдущими модификациями, размеры ДЕ-57 сокращены практически в 5 раз, а вес – втрое. Датчик оснащен регулировочной шкалой. Непосредственно на объекте приборы монтируются вертикально. Для этого требуется штуцер «М12х1,5 поз 12». Для штуцерного уплотнения используются прокладки-шайбы, изготовленные из меди (мягкой), кожи и пр.
Характеристики
Основные технические характеристики датчиков-реле давления и разности давлений ДЕ-57
- температура окружающей среды от −30 до +50о С;
- относительная влажность (95±3)% при температуре 35о С;
- вибрация частотой до 25 Гц, с амплитудой не более 0,1 мм.
| Обозначение |
Пределы уставок |
Величина зоны возврата |
Давление перегрузки |
Габаритные размеры, мм не более |
Масса кг, не более |
| Датчики-реле давления, кПа (кгс/см²) |
| ДЕ-57-1600 |
400-1600 (4-16) |
160 (1,6) |
2000 (20) |
27 x 31 x 120 |
0.15 |
| ДЕ-57-600 |
100-600 (1-6) |
160 (1,6) |
1200 (12) |
27 x 31 x 120 |
0.15 |
| ДЕ-57-200 |
20-200 (0,2-2) |
25 (0,25) |
400 (4) |
27 x 31 x 120 |
0.15 |
| Датчики-реле напора, кПа (кгс/м²) |
| ДЕ-57-40 |
4-40 (400-4000) |
5 (500) |
80 (8000) |
Ø 60 х 130 |
0.25 |
| ДЕ-57-6 |
0,6-6 (60-600) |
0,6 (60) |
18 (1800) |
Ø 95 х 130 |
0.25 |
| ДЕ-57-2,5 |
0,04-2,5 (4-250) |
0,25 (25) |
10 (1000) |
Ø 142 х 130 |
0.4 |
| Датчики-реле тяги, кПа (кгс/м²) |
| ДЕ-57-40Т |
4-40 (400-4000) |
5 (500) |
80 (8000) |
Ø 60 х 130 |
0.25 |
| ДЕ-57-6Т |
0,6-6 (60-600) |
0.6 (60) |
18 (1800) |
Ø 95 х 130 |
0.25 |
| ДЕ 57-2,5Т |
0,04-2,5 (4-250) |
0,25 (25) |
10 (1000) |
Ø 142 х 130 |
0.4 |
| Датчики-реле перепада напора, кПа (кгс/м²) |
| ДЕ-57-2ПН |
0,1-2,5 (10-250) |
0,25 (25) |
10 (1000) |
Ø 200 х 165 |
1.4 |
Монтаж
Монтаж датчика-реле ДЕ-57-2ПН производится следующим образом:
- Закрепить прибор на кронштейне;
- Подсоединить к нему трубопровод, предварительно развальцевать конец трубки по уплотнительному кольцу подсоединительного штуцера.
Подключение датчика-реле в электрическую цепь произведите по электрической схеме проводами сечением 0.5-1.6 мм
| номер провода |
цвет изоляции |
Допускаемая замена по цвету изоляции |
| 1 |
черный |
фиолетовый, коричневый |
| 2 |
красный |
розовый, желтый, оранжевый |
| 3 |
белый |
синий, голубой, зеленый |
