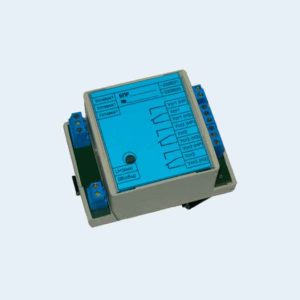

БПРС блок питания и разветвления сигналов

БПРС блок питания и разветвления сигналов

Запросить актуальную цену
Запросить КП
Запросить консультацию менеджера
Категория:

Описание

БПРС блок питания и разветвления сигналов предназначен для разветвления токового сигнала 4–20 мА на два гальванически развязанных сигнала 4–20 мА. Также БПРС позволяет запитывать электронные приборы стабилизированным напряжением постоянного тока.

Блок питания БПРС применяется в системах управления, регулирования, защитной автоматики, в том числе для газовых котельных.

Основные функции

  • разветвление токового сигнала 4–20 мА на два гальванически развязанных сигнала 4–20 мА;
  • обеспечение стабилизированным напряжением постоянного тока электронных приборов, в том числе АДР, АДН, АДИ, АДП, АДК, АДО, АДУ производства ООО КБ «АГАВА» г. Екатеринбург;
  • сопряжение двух низковольтных слаботочных дискретных выходов приборов автоматики (в том числе АДР, АДН, АДИ, АДП, АДК, АДО, АДУ) с силовой автоматикой и системами управления, работающих при напряжении ~220 В.

Характеристики

Параметры Значение
Напряжение питания, В 170…270
Частота, Гц 50 (±1 %)
Ток потребления, А 0,015
Выходное напряжение, В 24
Нестабильность выходного напряжения, мВ, не более 4
Среднее значение температурного коэффициента (ТК) dV/dT, мВ/ ºС -1,5
Выходной ток источника питания, мА, не более 75
Нагрузка контактов реле
>> Максимальная (активная) 6 А, 240 VAC/28 VDC
>> Максимальная (индуктивная)* 1 А, 240 VAC
>> Максимальная (индуктивная)** 0,3 А, 240 VAC
>> Минимальная нагрузка контактов реле 100 мА, 5 VDC
>> Количество срабатываний (с нагрузкой), циклов 100 000
>> Механическое (без нагрузки), циклов 5 000 000
Напряжение изоляции
Между незамкнутыми контактами реле 750 VAC
Между контактами реле и выходным напряжением БПРС 1500 VAC
Входной сигнал токовой петли 4–20 мА
Выходной сигнал токовой петли 4–20 мА

* При периоде переключения не менее 10 сек.

** При периоде переключения не менее 2 сек.
