Описание

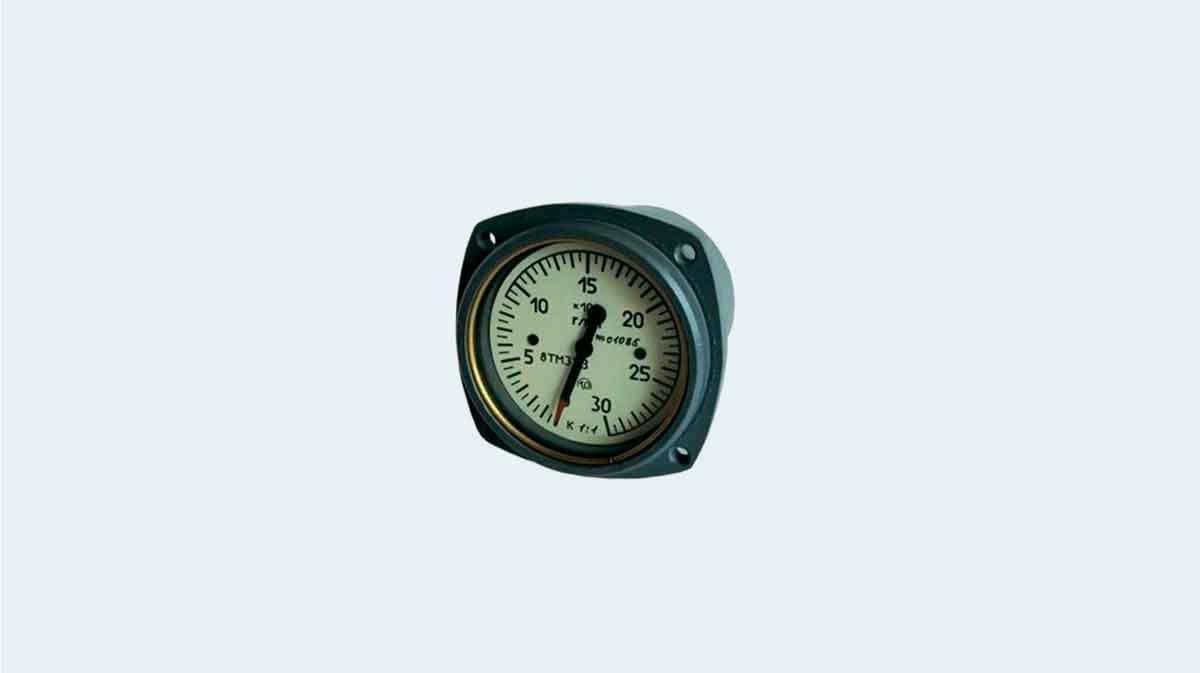

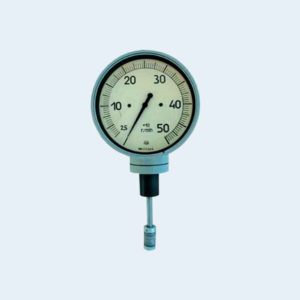

Тахометры 8ТМ (далее — тахометры) предназначены для непрерывного измерения частоты вращения частей машин и механизмов.
Подсоединение тахометров осуществляется через пружинную муфту при жестком креплении к объекту или через гибкий вал с креплением к объекту посредством амортизаторов.
8ТМ состоит из измерительного механизма и привода, смонтированных в корпусе.
8ТМ с односторонней шкалой выпускаются с левым направлением приводного вала понимается его вращение против часовой стрелки, если смотреть на тахометр со стороны привода.
Устройство и работа тахометра
- Преобразование частоты вращения вала в угловое перемещение стрелки магнитоиндукционным измерительным узлом основано на взаимодействии магнитного поля вращающихся магнитов с индукционными токами, наведенными этим полем в чувствительном элементе.
- Тахометр магнитоиндукционный состоит из измерительного механизма и привода, смонтированных в корпусе.
- Тахометры магнитоиндукционные с односторонней шкалой выпускаются с левым направлением вращения приводного вала. Под левым вращением приводного вала понимается его вращение против часовой стрелки, если смотреть на тахометр со стороны привода.
Монтаж, меры безопасности и техническое обслуживание
- Перед установкой тахометра магнитоиндукционного на объект необходимо убедиться в свободном вращении вала тахометра при вращении его от руки.
- Тахометр жестко крепится на объекте четырьмя винтами.
- Запрещается производить подключение тахометра к вращающемуся валу объекта.
- Проведение ремонта по истечении гарантийного срока эксплуатации осуществить на специализированных ремонтных предприятиях. Поставка запчастей – по действующему каталогу при наличии фондов, ремонтной документации по согласованию с предприятием-изготовителем.
Условные обозначения: П (Л) – правое (левое) направление вращения приводного вала тахометра;
- 1 – гибкий вал;
- 0 – двусторонняя шкала.
Характеристики
Основные технические характеристики
Допускаемая основная погрешность тахометра, %, не более:
- в пределах рабочего диапазона измерения ±1;
- в остальной части шкалы (для тахометров с односторонней шкалой — от верхнего предела измерения; для тахометров с двусторонней шкалой — от суммы верхних пределов измерения) ±1,5.
Способ подсоединения тахометра к объекту измерения:
- пружинной муфтой с посадочным диаметром хвостовика — 25 или 40 мм;
- гибким валом.
Направление вращения приводного вала тахометра:
- для тахометров с односторонней шкалой — левое или правое (за левое вращение приводного вала тахометра принимается вращение его против часовой стрелки, а за правое — по часовой стрелке, если смотреть на тахометр со стороны приводного вала);
- для тахометров с двусторонней шкалой — двустороннее.
Климатические исполнения тахометров:
- У3 — но для работы при температуре от минус 60 до плюс 60 °С и относительной влажности до 80%;
- Т3 — но для работы при температуре от минус 10 до плюс 55 °С и относительной влажности до 80%.
Масса тахометра (без учета гибкого вала) не более 1,4 кг.
| Исполнение тахометра |
Пределы измерения, r/min |
Рабочий диапазон измерений, r/min |
Коэффициент тахометра |
Цена деления шкалы, r/min |
Диаметр циферблата, mm |
|
нижний предел
|
верхний предел
|
С односторонней шкалой
|
| 8ТМ 0,1 |
5-100
|
30
|
100
|
10:1, 15:1,
20:1, 30:1 |
1
|
56
|
| 8ТМ 0,5 |
25-500
|
150
|
500
|
2:1, 3:1,
4:1, 6:1 |
5
|
56, 89
|
| 8ТМ 1 |
50-1000
|
300
|
1000
|
1:1, 2:1, 3:1 |
10
|
56, 89
|
| 8ТМ 1,5 |
75-1500
|
450
|
1500
|
1:1, 2:1 |
20
|
56, 89
|
| 8ТМ 2 |
100-2000
|
600
|
2000
|
1:1, 1:2 |
20
|
56, 89
|
| 8ТМ 3 |
150-3000
|
900
|
3000
|
1:1, 1:2, 1:3 |
50
|
56, 89
|
| 8ТМ 4 |
200-4000
|
1200
|
4000
|
1:1 |
50
|
56, 89
|
С двухсторонней шкалой
|
| 8ТМ 0,06-0 |
3-60
|
20
|
60
|
25:1, 50:1 |
2
|
89
|
| 8ТМ 0,1-0 |
5-100
|
30
|
100
|
5:1, 10:1, 15:1, 20:1; 30:1 |
2
|
56
|
| 8ТМ 0,5-0 |
25-500
|
150
|
500
|
1:1. 2:1, 3:1, 4:1, 6:1 |
10
|
56, 89
|
| 8ТМ 1-0 |
50-1000
|
300
|
1000
|
1:2, 1:1, 2:1, 3:1 |
20
|
56, 89
|
| 8ТМ 1,5-0 |
75-1500
|
450
|
1500
|
1:3, 1:1, 2:1 |
50
|
56, 89
|
| 8ТМ 2-0 |
100-2000
|
600
|
2000
|
1:1, 1:2, 1:4 |
50
|
56, 89
|
| 8ТМ 3-0 |
150-3000
|
900
|
3000
|
1:1, 1:2. 1:3, 1:6 |
100
|
56, 89
|
Примечания:
- Под коэффициентом тахометра понимается отношение значения входной частоты вращения к значению частоты вращения, показываемой тахометром.
Оформление заказа
При заказе необходимо указать:
- Наименование
- Исполнение
- Коэффициент тахометра
- Тип шкалы
- Посадочный диаметр хвостовика
- Способ подсоединения к объекту измерения
- Расположение и направление вращения приводного вала
- Длина гибкого вала
- Обозначение климатического исполнения
- Обозначение ТУ
Пример заказа
С верхним пределом измерения 2000 об/мин, односторонней шкалой, диаметром циферблата 56 мм., коэффициентом 1:2, климатического исполнения У3:
«Тахометр 8ТМ2.56.1:2.У3 ТУ 25.02.111568-77»
то же, с двусторонней шкалой: «Тахометр 8ТМ2-0.56.1:1.У3 ТУ 25.02.111568-77»
С верхним пределом измерения 2000 об/мин, односторонней шкалой, диаметром циферблата 56 мм, коэффициентом 1:2, климатического исполнения Т3 (экспортное исполнение):
«Тахометр 8ТМ2.56.1:2.Т3.ТУ25.02.ЭД1.111568-77
