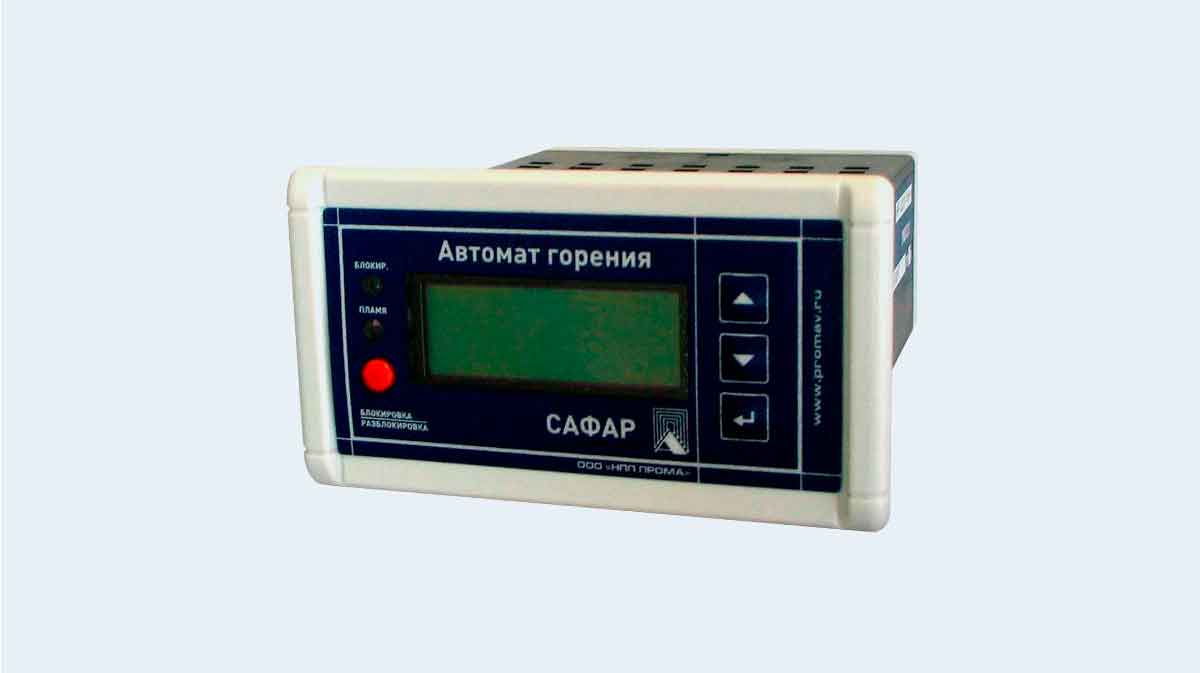

САФАР, автомат горения

САФАР, автомат горения

100 ₽

Категория:

Описание

Назначение

Для розжига и контроля пламени газовых и жидкотопливных горелок, работающих как под наддувом, так и с естественной тягой, а так же возможностью регулирования мощности по заданной температуре.

Применяются на:

  • котлах малой мощности,
  • теплогенераторах,
  • технологических (металлургических, керамических и пр.) печах,
  • стекольном производстве,
  • при использовании инфракрасного отопления.

Применение специализированных автоматов горения позволяет сократить расходы по автоматизации в 2-3 раза и увеличить надежность и ремонтопригодность по сравнению с применением ПЛК.



Функции

  • запуск, контроль и регулирование мощности газовых атмосферных горелок и горелок под наддувом;
  • трехпозиционное регулирование температуры теплоносителя (отключено, большое и малое горение);
  • контроль наличия пламени ионизационным электродом или фотодатчиком;
  • измерение температуры теплоносителя термометром сопротивления, подключаемым к автомату горения;
  • возможность работы с дополнительной запальной горелкой (опция);
  • контроль давления газа MIN и MAX при помощи реле давления в течение запуска и в процессе работы;
  • контроль давления воздуха при помощи реле давления воздуха в течение запуска и в процессе работы (модификации для горелок под наддувом);
  • возможность дистанционного электрического повторного запуска;
  • подключение внешней индикации блокировки;
  • индикация на ЖКИ текущего этапа розжига горелки или рабочего режима и причины блокировки автомата горения;
  • хранение в энергонезависимой памяти причины последней блокировки;
  • светодиодная индикация наличия пламени и блокировки на лицевой панели автомата горения;
  • встроенная на лицевую панель кнопка для перезапуска и ручной блокировки;
  • контроль сетевого напряжения;
  • контроль постороннего света;
  • контроль переключения контактов реле управления электромагнитными клапанами;
  • интерфейс RS-485 протокол Modbus RTU (опция);
  • встроенные в автомат горения часы реального времени с возможностью работы по часовому, суточному и недельному расписанию (опция);
  • возможность подключения еще одного ионизационного электрода для раздельного контроля пламени запальника и основной горелки (опция);
  • модификация автомата горения с электропитанием 24 В постоянного тока.

Характеристики

Рабочее напряжение — 220В/50 Гц или =24В
Потребляемая мощность электронного блока, без нагрузок, не более ВА 15
Максимальная нагрузка на клеммы:

Трансформатор зажигания, А

 1,5
Электродвигатель вентилятора, А 2,0
Электромагнитные клапаны, А 1,0
Сервопривод воздушной заслонки, А 1,0
Индикация неисправности, А 1,0
Степень защиты IP40
Допустимая температура, 0С от -40 до +70



Исполнения:

  • Н — настенное исполнение;
  • Щ — щитовое исполнение
Модель Вентилятор Запальник Контроль Ргаза MIN и MAX Контроль Рвозд Контроль пламени горелки Контроль постороннего света Контроль напряжения Контроль реле клапанов RS-485 Часы реального времени
САФАР-100 + + + + +
САФАР-101 + + + + + +
САФАР-110 + + + + + +
САФАР-111 + + + + + + +
САФАР-120 + + + + + +
САФАР-121 + + + + + + +
САФАР-130 + + + + + +
САФАР-131 + + + + + + +
САФАР-200 + + + + + + +
САФАР-201 + + + + + + + +
САФАР-210 + + + + + + + +
САФАР-211 + + + + + + + + +
САФАР-220 + + + + + + + +
САФАР-221 + + + + + + + + +
САФАР-230 + + + + + + + +
САФАР-231 + + + + + + + + +



Временные интервалы

Модель tlv tv1 tvz tkl tr tn tf ts tv2
САФАР-1ХХ — 10 3 — — 9 5 10 25
САФАР-2ХХ 60 54 3 40 14 2,5 5 3 8
Время предварительной вентиляции tv1 – время в секундах, выдерживаемое от момента запуска до начала процедуры поджига.
Максимальное время срабатывания для реле давления воздуха tlv – время в секундах, в течении которого должен замкнуться контакт реле давления воздуха.
Время открытия воздушной заслонки во время предварительной вентиляции tkl – время в секундах, во время вентиляции, в течение которого воздушная заслонка находится в открытом положении.
Время контроля постороннего света tf – время в секундах перед окончанием предварительной вентиляции, когда начинает анализироваться ложное срабатывание датчика пламени.		 Время перед поджигом tvz – время в миллисекундах работы источника высокого напряжения перед открытием клапана запальника.
Время после поджига tn – время в миллисекундах работы источника высокого напряжения после открытия клапана запальника.
Предохранительное время ts – время в миллисекундах после открытия клапана запальника, по истечении которого начинает анализироваться сигнал наличия пламени.
Общее время розжига tv2 – время в секундах после открытия клапана запальника, по истечении которого начинается процесс регулирования температуры.
При настройках необходимо tn < ts < tv2.
