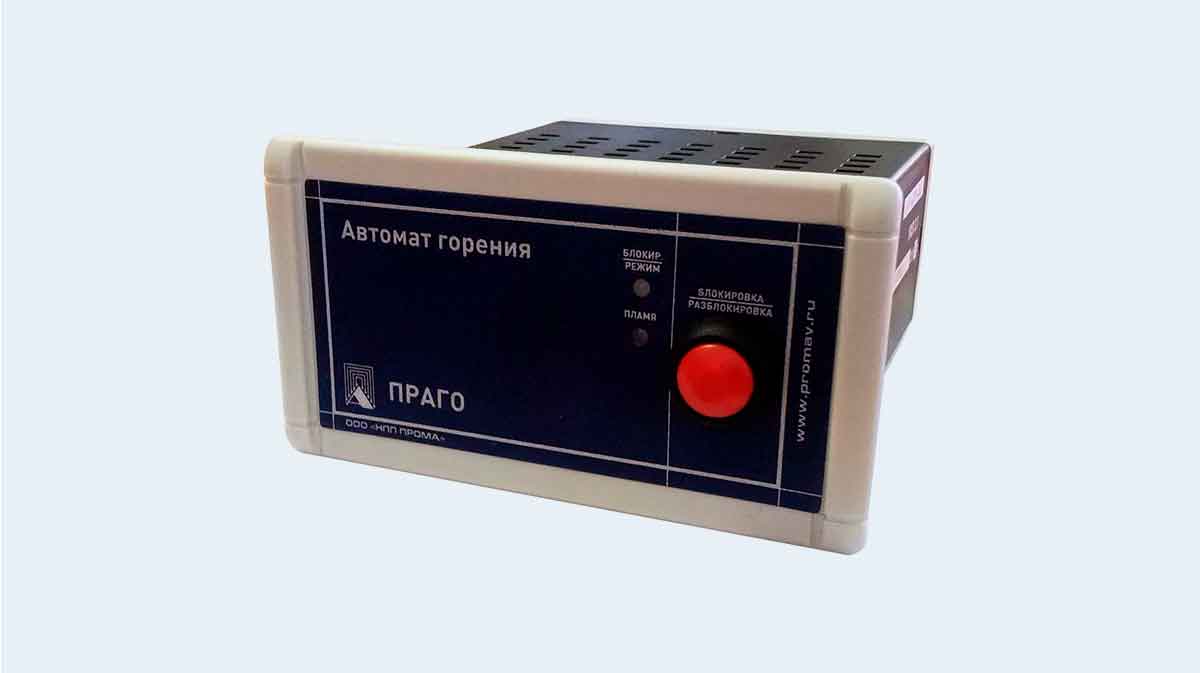

ПРАГО, автомат горения

ПРАГО, автомат горения

100 ₽

Категория:

Описание

Назначение:

Для розжига и контроля пламени газовых и жидкотопливных горелок, работающих как под наддувом, так и с естественной тягой.

Применяются на:

  • котлах малой мощности,
  • теплогенераторах,
  • технологических (металлургических, керамических и пр.) печах,
  • стекольном производстве,
  • при использовании инфракрасного отопления.

Автоматы со сканерами пламени для специализированных автоматов горения позволяет сократить расходы по автоматизации в 2-3 раза и увеличить надежность и ремонтопригодность по сравнению с применением ПЛК.

Исполнения:

  • Н — настенное исполнение;
  • Щ — щитовое исполнение

Применение специализированных автоматов горения позволяет сократить расходы по автоматизации процесса горения в 2-3 раза, увеличить надежность и ремонтопригодность в сравнении с системами, построенными на ПЛК.

Объединяет функции следующих приборов:

  • Устройство розжига (алгоритм розжига)
  • Сигнализатора горения (контроль наличия и погасания пламени)
  • Блока защит (контроль давления газа, воздуха и открытия клапанов)

Функции

  • запуск и контроль газовых атмосферных горелок и горелок под наддувом;
  • контроль наличия пламени ионизационным электродом или фотодатчиком;
  • возможность работы с дополнительной запальной горелкой (опция);
  • контроль давления газа MIN и MAX при помощи реле давления в течение запуска и в процессе работы;
  • контроль давления воздуха при помощи реле давления воздуха в течение запуска и в процессе работы (модификации для горелок под наддувом);
  • возможность дистанционного электрического повторного запуска;
  • подключение внешней индикации блокировки;
  • индикация текущего этапа розжига горелки или рабочего режима и причины блокировки автомата горения;
  • хранение в энергонезависимой памяти причины последней блокировки;
  • светодиодная индикация наличия пламени и блокировки на лицевой панели автомата горения;
  • встроенная на лицевую панель кнопка для перезапуска и ручной блокировки;
  • контроль сетевого напряжения;
  • контроль постороннего света;
  • контроль переключения контактов реле управления электромагнитными клапанами;
  • возможность подключения еще одного ионизационного электрода для раздельного контроля пламени запальника и основной горелки (опция);
  • модификация автомата горения с электропитанием 24 В постоянного тока.

Характеристики

Рабочее напряжение ~ 220В/50Гц или =24В
Потребляемая мощность электронного блока, без нагрузок, не более ВА 15
Максимальная нагрузка на клеммы: Трансформатор зажигания, А 1,5
Электродвигатель вентилятора, А 2,0
Электромагнитные клапаны, А 1,0
Сервопривод воздушной заслонки, А 1,0
Индикация неисправности, А 1,0
Степень защиты IP40
Допустимая температура, 0С от — 40 до +70

Исполнения

Модель Вентилятор Запальник Контроль Ргаза MIN и MAX Контроль Рвозд Контроль пламени горелки Контроль постороннего света Контроль напряжения Контроль работы реле клапанов
ПРАГО-100 — — + — + + + +
ПРАГО-102 — — + — + + + +
ПРАГО-110 — + + — + + + +
ПРАГО-200 + + + + + + +
ПРАГО-202 + + + + + + +
ПРАГО-210 + + + + + + + +
ПРАГО-300 — — + — + + + +
ПРАГО-302 — — + — + + + +
ПРАГО-310 — + + — + + + +

Временные интервалы

Модель tlv tv1 tvz tkl tr tn tf ts tv2
ПРАГО-1ХХ — 10 3 — — 9 5 10 25
ПРАГО-2ХХ 60 54 3 40 14 2,5 5 3 8
ПРАГО-3ХХ — 20 — — — 7 5 5 29
— Время предварительной вентиляции tv1 – время в секундах, выдерживаемое от момента запуска до начала процедуры поджига.
— Максимальное время срабатывания для реле давления воздуха tlw – время в секундах, в течении которого должен замкнуться контакт реле давления воздуха.
— Время открытия воздушной заслонки во время предварительной вентиляции tkl – время в секундах, во время вентиляции, в течение которого воздушная заслонка находится в открытом положении.
— Время контроля постороннего света tf – время в секундах перед окончанием предварительной вентиляции, когда начинает анализироваться ложное срабатывание датчика пламени.		 — Время перед поджигом tvz – время в миллисекундах работы источника высокого напряжения перед открытием клапана запальника.
— Время после поджига tn – время в миллисекундах работы источника высокого напряжения после открытия клапана запальника.
— Предохранительное время ts – время в миллисекундах после открытия клапана запальника, по истечении которого начинает анализироваться сигнал наличия пламени.
— Общее время розжига tv2 – время в секундах после открытия клапана запальника, по истечении которого начинается процесс регулирования температуры.
При настройках необходимо tn < ts < tv2.
  • ПРАГО-1ХХ — модификации автомата горения для атмосферных горелок
  • ПРАГО-2ХХ — модификации автомата горения для горелок под наддувом
  • ПРАГО-3ХХ — модификации автомата горения для жидкотопливных горелок
