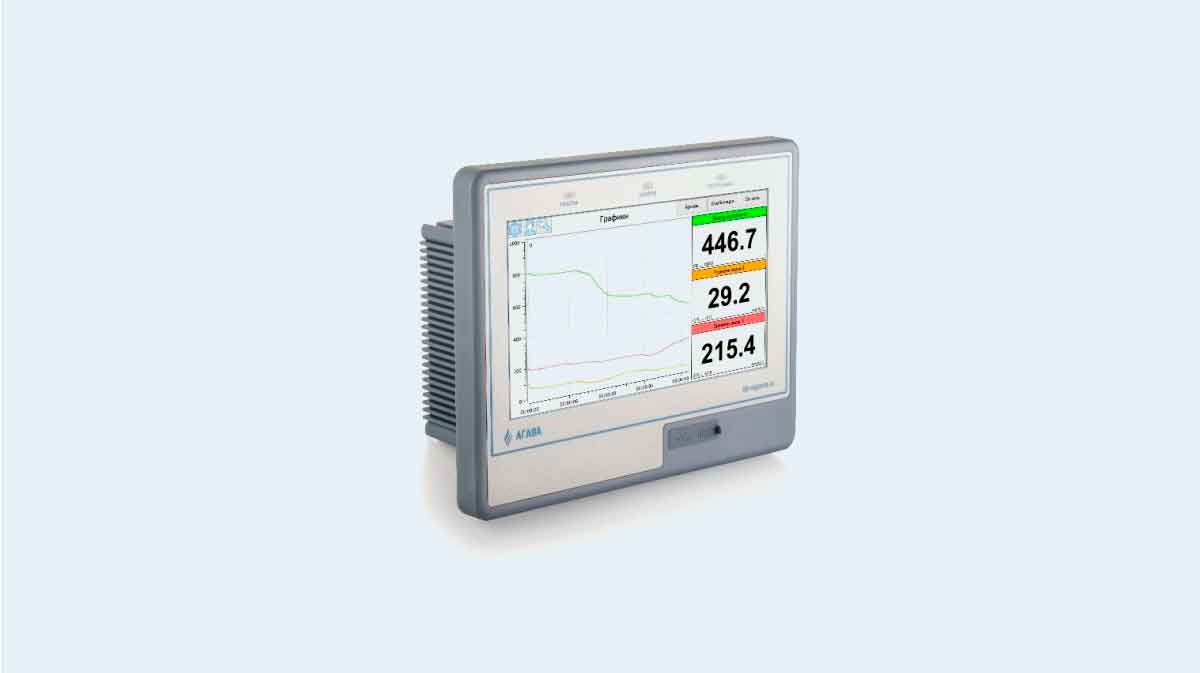

АРВ регистратор цифровой многофункциональный

Возможности

• Удобный, полностью перенастраиваемый под нужды потребителя пользовательский интерфейс с сенсорным управлением.
• Наличие различных режимов визуализации данных: цифровой индикатор, барографический индикатор, график (тренд), таблица.
• Ввод данных через субмодули, устанавливаемые в корпус регистратора (для исполнения АРВ-40) и внешние модули ввода из списка совместимых, а также другие устройства (контроллеры, вычислители).
• Типы подключаемых датчиков определяются используемыми субмодулями или внешними модулями ввода. При необходимости регистратор можно доукомплектовать нужным модулем.Например, конфигурация субмодулей AI — AI — 220 — AI — AI — AI для исполнения АРВ-40 позволяет подключить без применения внешних модулей ввода 20 аналоговых датчиков с токовым выходом или выходом типа напряжение 0–10 В. Конфигурация субмодулей AI — AI — 220 — TMP — TMP — DI позволяет подключить 8 аналоговых датчиков с токовым выходом или выходом типа «Напряжение 0–10 В», 4 термоспротивления и 4 датчика с дискретным выходом.
• Возможность подключения внешних модулей ввода по линиям связи RS-485 и Ethernet.
• Сигнализация об отклонении значений параметров за установленные границы (НАУ, НПУ, ВПУ, ВАУ) путем индикации на экране, включения дискретного выхода, отправки данных по цифровому интерфейсу или текстовым сообщением по e-mail.
• Регистрация событий в журнале (выход параметра за установленные границы, обрыв линий связи и др.).
• Модульная архитектура, дающая максимальную гибкость расположения модулей ввода (модули можно «разбросать» по объекту либо разместить в шкафу), а также повышающая его ремонтопригодность и сокращающая расходы на обслуживание. Выход из строя модуля не нарушает работоспособность регистратора в целом.
• Возможность передачи данных в различные информационные системы по протоколам Modbus-RTU/Modbus-TCP (интерфейсы RS-485, Ethernet).
• Возможность переноса архива параметров на персональный компьютер для просмотра / анализа.
• Возможность добавления поддержки устройств с нестандартным протоколом обмена (расходомеры, тепловычислители, электросчетчики и т. д.) по запросу потребителей.
• Возможность обработки данных, в том числе по сложным зависимостям. Например, на основе двух сигналов температуры теплоносителя и сигнала расхода можно рассчитать теплопроизводительность.

Возможности регистратора цифрового многофункционального АРВ

Отображение данных

Регистратор АРВ отображает текущие и архивные данные на экранах с помощью различных элементов визуализации (виджетов):

• цифровой индикатор текущего значения параметра;
• барографический индикатор текущего значения параметра;
• график архивных данных параметра (или нескольких параметров);
• таблица параметров.

Все индикаторы, графики и другие элементы визуализации допускают изменение размера, цвета и т. д. На одном экране могут располагаться индикаторы произвольного размера и типа.

Цифровой индикатор

Цифровой индикатор предназначен для отображения значения измеряемого параметра в числовом виде.

Кроме значения параметра, цифровой индикатор отображает также:

• наименование параметра, единицы измерения;
• пределы изменения параметра;
• установленные значения аварийных и предупредительных границ, а также признаки их срабатывания.

График параметров

График параметров предназначен для отображения значений измеряемых параметров в виде кривых, располагаемых на сетке с указанием масштаба.

На графике возможно отображение любых параметров, в том числе и не архивируемых.

Возможно изменение расположение осей (например, ось времени можно расположить вертикально, тогда график будет напоминать вид ленты бумажного рулонного самописца, но с отметками времени).

Также возможно переключение видимости легенды, следящего режима, автоматического масштабирования значений по осям и др.

Барографический индикатор

Барографический индикатор предназначен для отображения значения измеряемого параметра в виде гистограммы с указанием значений установленных границ (нижней и верхней аварийных и предаварийных — НАУ, НПУ, ВПУ, ВАУ).

Таблица параметров

Таблица параметров предназначена для отображения значений измеряемых параметров в виде таблицы с возможностью группировки, раскраски ячеек.

Кроме описанных выше специализированных компонентов регистратор также предоставляет набор базовых компонентов визуализации, которые также можно использовать для вывода информации:

• текстовая метка;
• изображение;
• функциональная кнопка.

Сигнализация

Регистратор многофункциональный АРВ предоставляет пользователю возможность сигнализации о выходе значений параметров за установленные границы (НАУ, НПУ, ВПУ, ВАУ) путем индикации на экране, включения дискретного выхода, отправки данных по цифровому интерфейсу или текстовым сообщением по e-mail.

Для сигнализации об отклонении значений параметров с помощью внешних устройств, подключенных к дискретным выходам регистратора (например, для включения звонка громкого боя), необходима установка в корпус регистратора соответствующего субмодуля или применение внешнего модуля вывода соответствующего типа.
