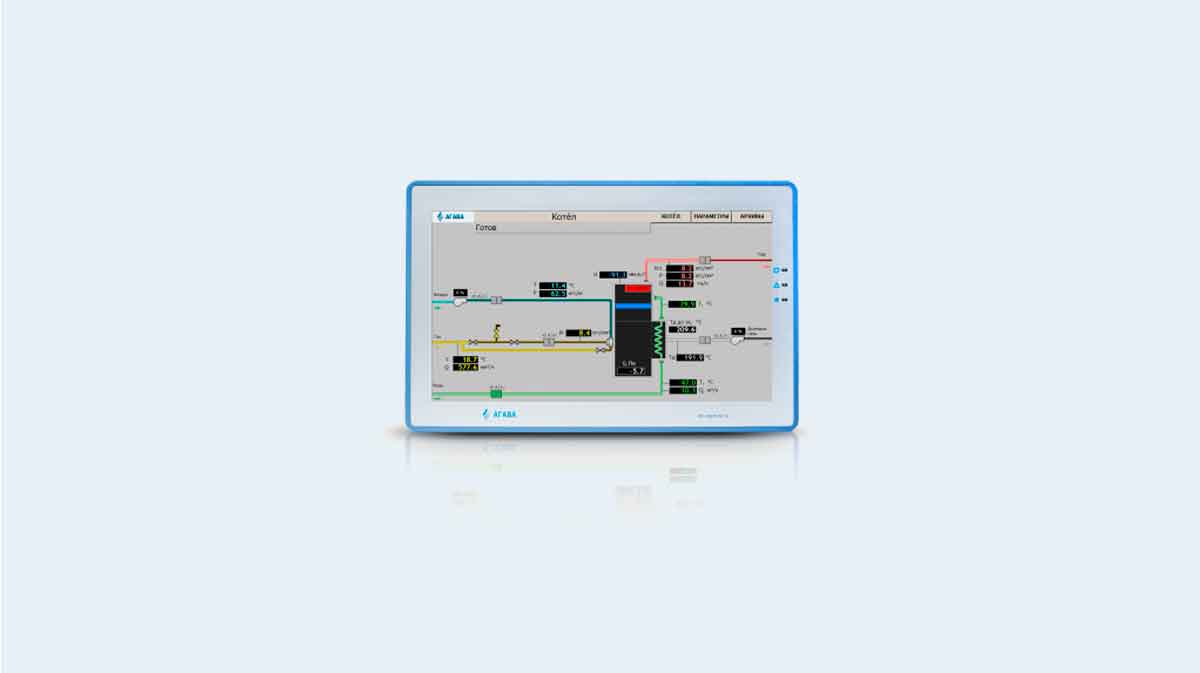

АГАВА ПО-50.15 — 15 дюймов панель оператора

100 ₽

Категория:

Описание

Панель оператора АГАВА ПО-50.15 — 15 дюймов предназначена для визуализации технологического процесса и представляет собой устройство класса «Человеко-машинный интерфейс». С оператором взаимодействие панели АГАВА ПО-50.15 происходит через сенсорную панель, а визуализация производится с помощью среды разработки AgavaHMI.

Панель оператора АГАВА ПО-50.15 состоит из аппаратной платформы — промышленного контроллера АГАВА ПК-50, работающего под управлением ОС Linux с соответствующим размером диагонали экрана, и специального программного обеспечения — среды исполнения AgavaHMI.

Панель оператора АГАВА ПО-50.15 — это высокопроизводительный человеко-машинный интерфейс на базе ОС Linux с функциями программируемого логического контроллера и элементами SCADA-системы.

Преимущества

Преимущества среды разработки AgavaHMI:

Среда AgavaHMI — современное, модульное и кроссплатформенное приложение для построения систем диспетчеризации и обладает широкими возможностями для визуализации технологического процесса:

  • поддержка работы с сенсорным экраном;
  • функциональные элементы — виджеты (изображения, текстовые метки, график, барографический индикатор, функциональная кнопка и др.);
  • составные многослойные композиции (экраны);
  • поддержка GIF анимации;
  • поддержка масштабирования композиций;
  • малые задержки при обновлении данных на экране;
  • возможность изменения свойств виджетов и других объектов во время исполнения проекта;
  • многозадачная обработка данных;
  • поддержка протоколов Modbus-TCP, Modbus-RTU в режимах «Ведущий», «Ведомый»;
  • наличие подсистемы обработки событий и сигнализации;
  • наличие средств разделения доступа;
  • наличие средств формирования отчетов;
  • возможность сохранения настроек и данных на накопитель для их автоматического восстановления при перезапуске проекта;
  • возможность хранения ресурсов в отдельных файлах на диске и в библиотеках ресурсов в упакованном виде;
  • поддержка архивирования данных в БД SQLite. По запросу может быть реализована поддержка других БД.

Весь цикл разработки проекта осуществляется в одной программе — в Интегрированной среде разработки, при этом имеется возможность создания собственных функциональных объектов и реализована иерархическая структура проекта. Есть возможность эмуляции работы проекта на компьютере и разработаны средства контроля правильности построения проекта.

Вместе с интегрированной средой разработки предоставляется среда исполнения проектов для ОС Windows, позволяющая запускать разработанные для панели проекты на компьютере.

Характеристики

Общие сведения
Конструктивное исполнение Корпус для крепления на щит.
Габаритные размеры, мм
Агава ПО-50.15 407x263x74
Степень защиты корпуса IP54 — лицевая панель / IP20 — задняя панель
Вес и материал корпуса
Агава ПО-50.15 3,5 кг, металл
Напряжение питания: 90-265 В переменного или постоянного тока. Частота переменного тока до 63 Гц
Номинальное значение: ~220 В 50 Гц.
Потребляемая мощность, не более 35 Вт
Аппаратные ресурсы
Микроконтроллер 32-х разрядный, Cortex-A8, 1 ГГц, 3D-ускоритель, L2-кэш 256Кб
Объем и тип оперативной памяти 256Мб DDR3
Объем flash-памяти 4 Гб
Объем SD-карты до 2 Тб
Часы реального времени Есть
Сторожевой таймер Есть
Поддержка многозадачности Codesys Есть
Поддержка реального времени Есть
Интерфейсы программирования Ethernet, USB (RNDIS)
Размер диагонали и тип дисплея
Агава ПО-50.15 15,6» TFT
Разрешение дисплея
Агава ПО-50.15 1366х768 (WXGA)
Количество цветов 16,2М
Органы управления Резистивная сенсорная панель
Индикация Двуцветные программируемые светодиодные индикаторы 3 шт.
Звуковая сигнализация Встроенный пьезоэлектрический зуммер
Линейный аудиовыход 2 канала (стерео), 1 В ампл., RН ≥ 10 кОм, разъем mini-jack 3,5 мм., 1 шт.
Интерфейсы
RS-485 Скорость до 230.4 Кб/с, групповая гальваническая развязка, 3 шт.
Profibus Скорость до 230.4 Кб/с, групповая гальваническая развязка, совмещен с RS485-3, разъем DB-9 1 шт.
RS-232 Cкорость до 921.6 Кб/с,
разъем DB-9 (сигналы RX, TX, RTS, CTS, DTR, DSR, DCD) 1 шт.
Ethernet Гальваническая развязка, 10/100 Мб/с 1 шт.
USB 2.0 1.5, 12, 480 Мб/с,
HOST, разъем USB тип А — 1 шт.,
OTG, разъем miniUSB — 1 шт.
SD-карта SD, SDHC, SDXC — 1шт.
Программные ресурсы
Операционная система Реального времени Linux RT 4.4.12
Система исполнения ПЛК CODESYS 3.5.10
Характеристики подключаемых устройств хранения данных USB-flash
Версии спецификации USB 2.0 LS, FS, HS
Типы файловых систем FAT(12,16,32), NTFS, ext(2,3,4)
Максимальная емкость USB-накопителя 2 Тб
Характеристики подключаемых устройств хранения данных SD-карт
Версии спецификации SD 2.00 часть A2
Типы SD-карт Полноформатная SD (до 2 Гб), SDHC (до 32 Гб), SDXC (до 2 Тб)
Класс скорости SD class 2 и выше
Типы файловых систем FAT(12,16,32), NTFS, ext(2,3,4)
Максимальная емкость SD-накопителя 2 Тб
