Описание

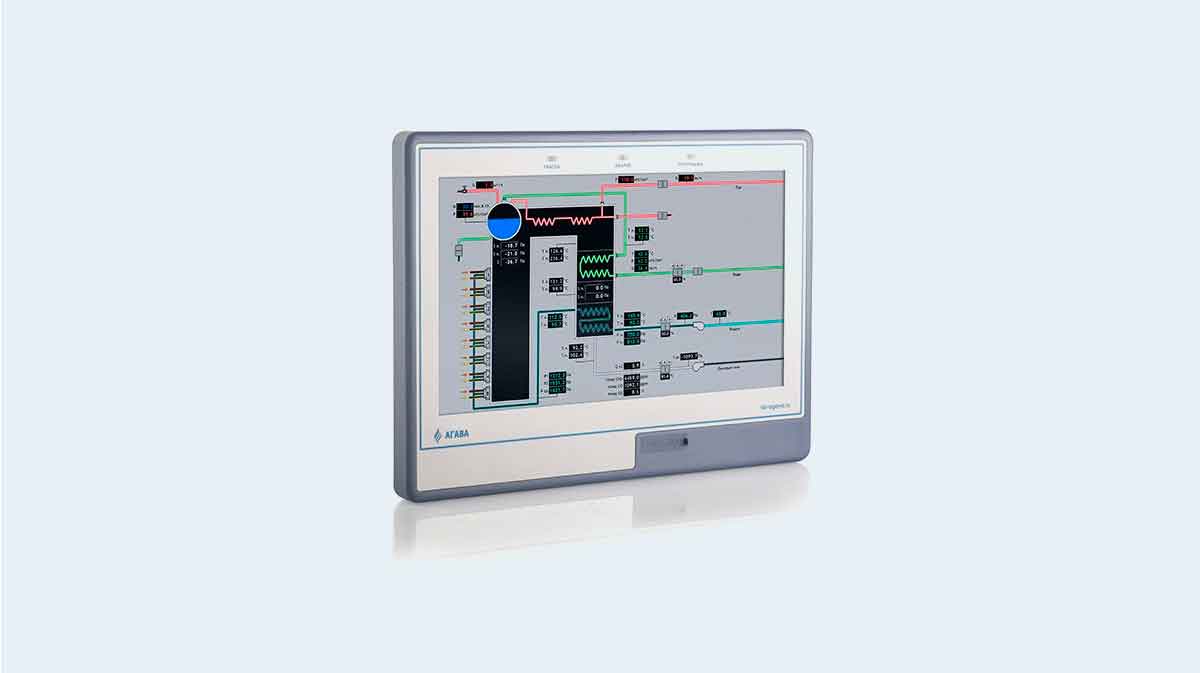

Панель оператора АГАВА ПО-40 — 10 дюймов — это высокопроизводительный человеко-машинный интерфейс на базе операционной системы Linux с функциями программируемого логического контроллера и элементами SCADA-системы. Визуализация происходит с помощью среды разработки AgavaHMI.
Панель оператора АГАВА ПО-40 может применяться как на самых простых объектах автоматизации, например, насосных станциях или индивидуальных теплопунктах в ЖКХ, так и на сложных распределенных SCADA и управляющих системах в областях газонефтедобычи, теплоэнергетики, в химической промышленности и т.д.
Основными потребителями панелей оператора АГАВА ПО-40.10 могут быть как инжиниринговые компании, разрабатывающие и внедряющие средства автоматизации, так и конечные заказчики. Конечным заказчикам предлагаются готовые решения на базе АГАВА ПО-40, например, регистраторы, ПИД-регуляторы с функцией регистрации и удаленного доступа и т.п. Более сложные системы поставляются комплектно и в шкафном исполнении.
Панель оператора АГАВА ПО-40 совместима с модулями ввода/вывода АГАВА МВВ-40 и аналогичными, поддерживающими протоколы связи MODBUS RTU или MODBUS TCP/IP.
Отличительной особенностью панели АГАВА ПО-40 является возможность использования ее в качестве полноценного высокопроизводительного программируемого логического контроллера с субмодулями ввода/вывода «на борту».
Преимущества
Преимущества панели оператора АГАВА ПО-40:
- современная многозадачная операционная система реального времени Linux 4.4 RT, позволяющая визуализировать работу технологического объекта и управлять им в режиме реального времени;
- высокопроизводительный процессор индустриального исполнения Cortex-A8 800 МГц;
- программирование панели на языках С/С++;
- наличие полноцветного TFT сенсорного экрана размером 10″ для визуализации технологического процесса;
- встроенный источник питания с расширенным рабочим диапазоном от 85 до 265 В;
- возможность оснащения панели субмодулями ввода-вывода аналоговых и дискретных сигналов (опционально).
Cреда разработки AgavaHMI является современным, модульным и кроссплатформенным приложением для построения систем визуализации и диспетчеризации и обладает широкими возможностями для визуализации технологического процесса:
- поддержка работы с сенсорным экраном;
- составные многослойные композиции (экраны);
- многозадачная обработка данных;
- функциональные элементы — виджеты (текстовые метки, изображения, барографический индикатор, график, функциональная кнопка и др.);
- поддержка GIF анимации;
- поддержка масштабирования композиций;
- малые задержки при обновлении данных на экране;
- возможность изменения свойств виджетов и других объектов во время исполнения проекта;
- поддержка протоколов Modbus-TCP, Modbus-RTU в режимах «Ведущий», «Ведомый»;
- наличие подсистемы обработки событий и сигнализации;
наличие средств разделения доступа;
- наличие средств формирования отчетов;
- возможность сохранения настроек и данных на накопитель для их автоматического восстановления при перезапуске проекта;
- возможность хранения ресурсов в отдельных файлах на диске и в библиотеках ресурсов в упакованном виде;
- поддержка архивирования данных в БД SQLite. По запросу может быть реализована поддержка других БД.
Субмодули
Субмодули, доступные для установки на АГАВА ПО-40 (опционально)
В корпус ПО можно установить до пяти субмодулей.
| № |
Обозначение |
Кол-во входов |
Кол-во выходов |
Примечание |
| Субмодули аналоговых входов/выходов |
| 1 |
AIO |
2 |
2 |
Унифицированные сигналы
Ток: 4–20 мА, 0–20 мА, 0–5 мА
Напряжение: 0–10 В Входное сопротивление
Ток: 100 Ом
Напряжение: 10 кОм |
| 2 |
AI |
4 |
0 |
| 3 |
TMP |
2 |
0 |
Субмодуль измерения температуры, Pt100, Pt1000, 50M, 100M |
| Субмодули дискретных входов/выходов |
| 1 |
DI |
4 |
0 |
Каналы 1 и 2 могут выступать в роли счетчиков импульсов |
| 2 |
DO |
0 |
4 |
Тип выхода открытый коллектор |
| 3 |
SIM |
0 |
2 |
Тип выхода симистор |
| 4 |
R |
0 |
2 |
Тип выхода реле |
