Описание

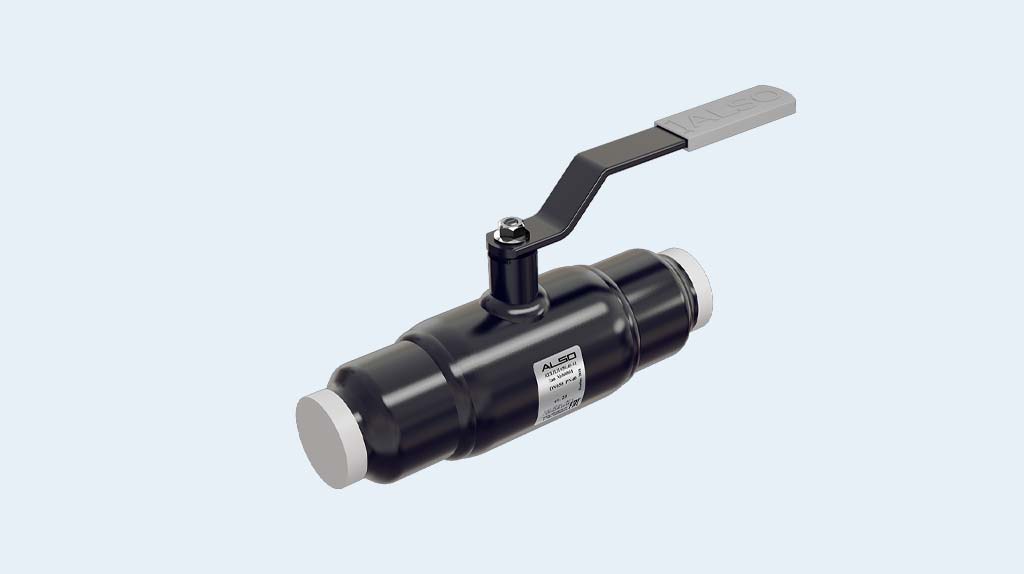

Кран шаровый под приварку предназначен для установки в качестве запорного устройства, перекрывающего потоки жидких и газообразных рабочих сред на трубопроводах в системах водо и газоснабжения на предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой и других отраслях промышленности.
Краны шаровые под приварку имеют неразборный корпус, изготавливающийся из стали.
Данный тип кранов соединяется с трубопроводом с помощью сварки. Они не имеют фланцев, муфт и прочих других разъемных деталей. Это позволяет обеспечить максимально плотное соединение и минимизирует протечки в стыках. Помимо этого, практически не нужны такие соединительные детали, как гайки, прокладки или болты.
Характеристики
| DN |
PN |
Каталожное обозначение |
d |
d* |
S |
D |
h |
H |
I |
L |
Вес.кг |
| 15 |
40 |
КШ.П.П.015.40-01 |
15 |
21.3 |
2.8 |
42.3 |
27 |
105 |
150 |
200 |
0.9 |
| 20 |
40 |
КШ.П.П.020.40-01 |
18 |
27 |
3.2 |
48 |
27 |
110 |
150 |
230 |
1.1 |
| 25 |
40 |
КШ.П.П.025.40-01 |
24 |
33 |
3.2 |
57 |
29 |
115 |
150 |
230 |
1.4 |
| 32 |
40 |
КШ.П.П.032.40-01 |
30 |
42 |
3.5 |
60 |
44 |
135 |
195 |
250 |
1.9 |
| 40 |
40 |
КШ.П.П.040.40-01 |
40 |
48 |
3.5 |
76 |
50 |
145 |
195 |
270 |
2.3 |
| 50 |
40 |
КШ.П.П.050.40-01 |
48 |
57 |
4 |
89 |
52 |
150 |
195 |
280 |
3.3 |
| 65 |
25 |
КШ.П.П.065.25-01 |
63 |
76 |
4 |
114 |
74 |
185 |
300 |
280 |
4.9 |
| 80 |
25 |
КШ.П.П.080.25-01 |
75 |
89 |
5 |
133 |
77 |
195 |
300 |
300 |
6.6 |
| 100 |
25 |
КШ.П.П.100.25-01 |
100 |
108 |
4 |
180 |
110 |
195 |
515 |
330 |
13 |
| 125 |
25 |
КШ.П.П.125.25-01 |
125 |
137 |
6 |
219 |
109 |
210 |
515 |
360 |
18.8 |
| 150* |
25 |
КШ.П.П.150.25-01 |
148 |
159 |
6 |
273 |
123 |
235 |
515 |
390 |
26.5 |
| 200* |
25 |
КШ.П.П.200.25-01 |
200 |
219 |
8 |
325 |
128 |
269 |
1000 |
510 |
57 |
* Рекомендуется установка редуктора
