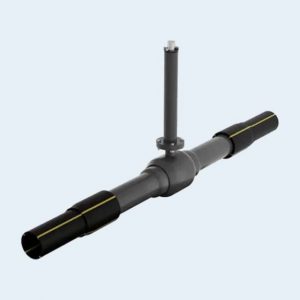

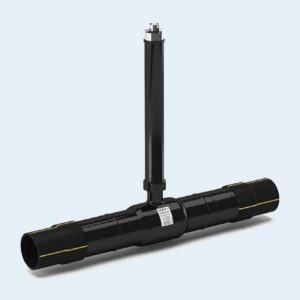

Кран Темпер для подземной установки с переходом на ПЭ патрубки

Описание

Кран шаровой цельносварной с удлиненным штоком применяется для монтажа на трубопроводы, прокладываемые под землей. Удлинитель шпинделя позволяет вывести управление краном на необходимую высоту в соответствии с глубиной залегания трубопровода. Он имеет фиксированную высоту от 1000 до 3000 мм или изготавливается по индивидуальном размерам. Удлинитель защищен стальным кожухом. Кроме того, кран и кожух удлинителя покрываются эпоксидным покрытием усиленного типа и другими видами покрытий, чтобы обеспечить его надежную работу в зависимости от условий эксплуатации. Устройство работает на трубопроводах с жидкими средами, такими как теплосетевая вода, нефть и нефтепродукты, и другими веществами, неагрессивными к материалам деталей крана, с температурой до +200ºС. Выполненный из высококачественных марок стали с применением уплотнений из фторопласта и бутадиен-нитрильного эластомера данный шаровой кран имеет высокий уровень герметичности , соответствующий классу А по стандарту ГОСТ 9544-2015, и обеспечивает длительный срок службы без необходимости специализированного технического обслуживания. Открытие-закрытие крана осуществляется вручную при помощи Т-образного ключа. По требованию заказчика кран может комплектоваться редуктором со штурвалом, переносным редуктором, электро- или пневмоприводом. Данный кран успешно прошел все обязательные испытания, подтверждающие его высокую работоспособность, прочность и герметичность. Устройство полностью соответствует всем требованиям технических регламентов ТР ТС 010 и ТР ТС 032.

Характеристики

Тип присоединения:

приварной/приварной

Рабочая среда:

Природный газ, сжижженный углеводородный газ и другие газообразные среды неагриссивные для материалов деталей крана.

Макс. температура (Т) °С.: до +80 °С

Мин. температура (Т) °С.: до -40 °С (исп. У), до -60 °С (исп. ХЛ)

Класс герметичности: Класс «А» ГОСТ 9544-2015

Срок службы: Не менее 40 лет.

Гарантийный срок: 3 года или не менее 10 000 циклов

Модификации

Артикул DN PN L D D1*** H
59220025 25 40 1410 57 32/40 по заказу
59220032 32 40 1440 76 40 по заказу
59220040 40 40 1380 89 50 по заказу
59220050 50 40 1440 108 50/63 по заказу
59220065 65 25 1520 133 75 по заказу
59220080 80 25 1570 159 90 по заказу
59220100 100 25 1630 180 110/125 по заказу
59220125 125 25 1890 180 140 по заказу
59220150 150 25 1920 219 160/180 по заказу
59220200 200 25 1950 273 200/225/250 по заказу
59220250 250 16/25 2230 426 280/315 по заказу
59220300 300 16/25 2750 530 315/355 по заказу
59220400 400 16/25 3000 630 400/450/500 по заказу
