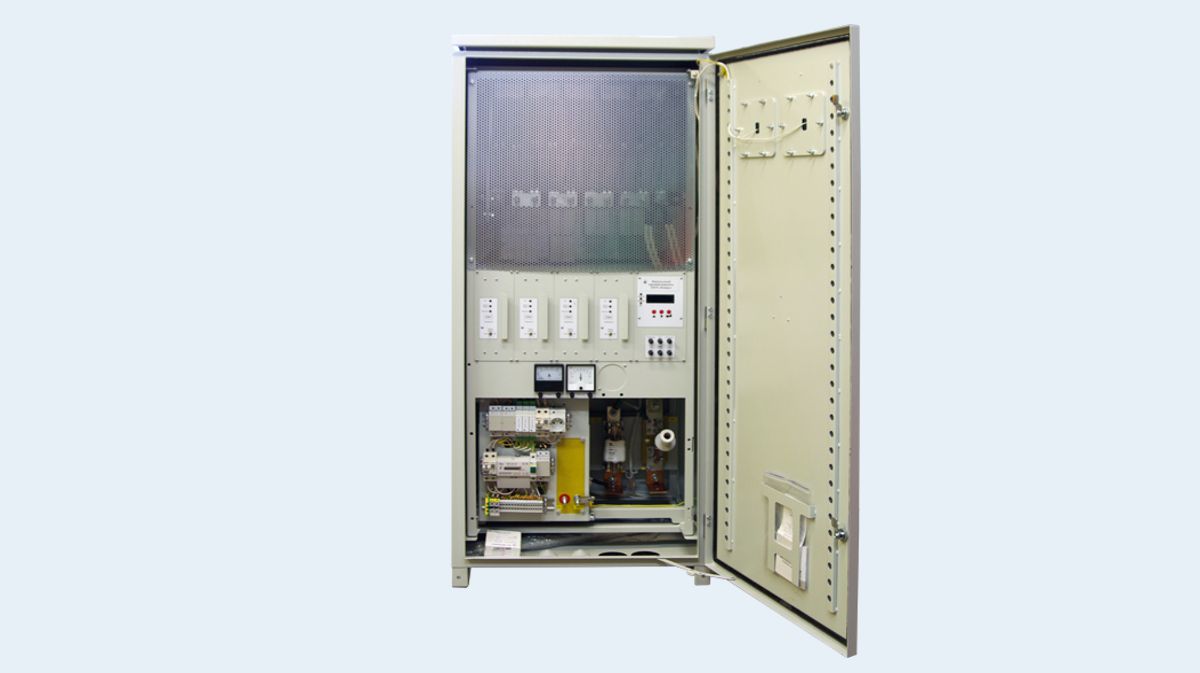

Импульсный преобразователь катодной защиты ИПКЗ–РА

Категория:

Описание

Импульсный преобразователь ИПКЗ-РА — оборудование, используемое в составе системы электрохимической защиты от коррозии подземных частей сооружений из металла. Устройство преобразует переменный электрический ток в постоянный и подает необходимый потенциал на защищаемые элементы. ИПКЗ-РА — один из самых популярных вариантов станции, используемой в современных системах электрохимзащиты.

Станция представляет собой блок оборудования, состоящий из клеммной панели, системы управления и модулей питания — в зависимости от модели их количество может варьироваться от одного до четырех. Блок располагается внутри защищенного металлического шкафа, установленного на несущую стойку.

Характеристики

аименование параметров Нормы для типов преобразователей ИПКЗ-РА
1,0 2,0 3,0 4,0
Номинальная выходная мощность, кВт 1,0 2,0 3,0 4,0
Номинальный выходной ток, А 21 42 63 84
Номинальное выходное напряжение, В 48
Напряжение питающей сети, В 110–264
Номинальная частота питающей сети, Гц 50 ±3
Пульсация выходного напряжения, %, не более 1
Диапазон регулирования выходного тока и напряжения, % 2–100
Диапазон задания суммарного потенциала, В -4,0…-0,5
Диапазон задания поляризационного потенциала, В -2,0…-0,5
Точность поддержания выходного тока, выходного напряжения, поляризационного и суммарного потенциалов, % , не более ±1
КПД в номинальном режиме, %, не менее 90
Коэффициент мощности, не мене 0,95
Габариты, мм 990 х 630 х 440
Масса, кг, не более 55 59 63 67

Документация

Руководство по эксплуатации ИПКЗ-РА
