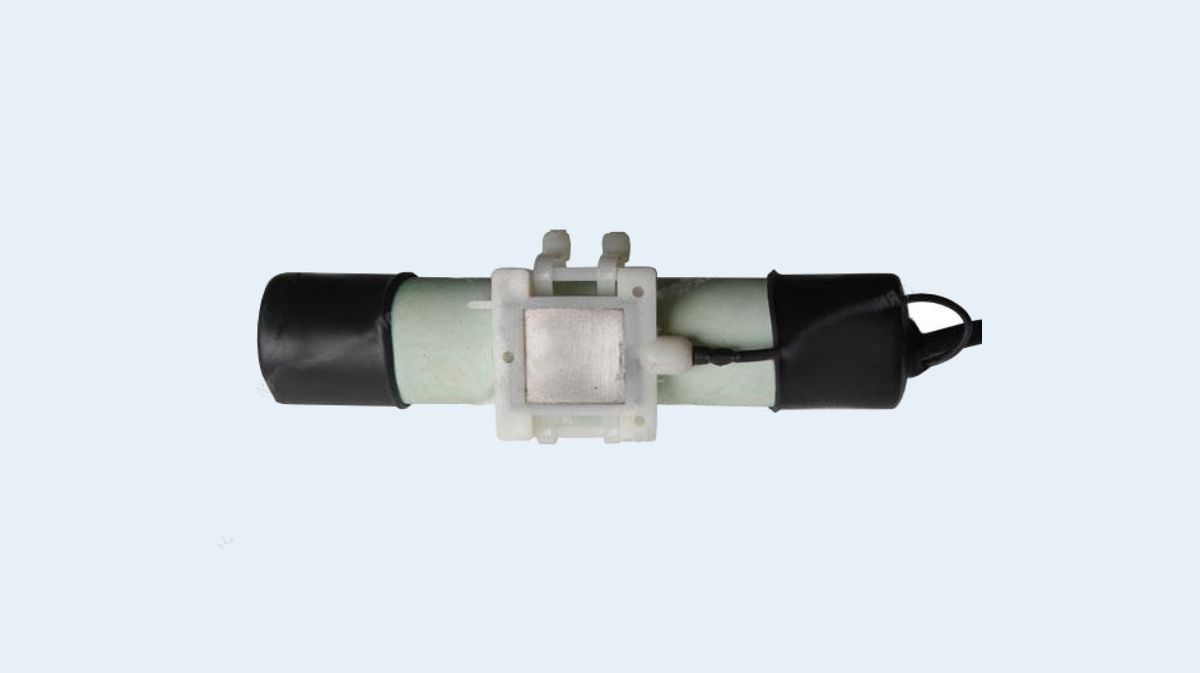

Электрод сравнения твердотельный длительного действия ЭСТД

Категория:

Описание

Электроды сравнения ЭСТД применяются в системах электрохимической защиты от коррозии для измерения поляризационного и суммарного потенциала подземных стальных сооружений путем создания электролитического контакта с грунтом.

Назначение электрода сравнения ЭСТД

Электрод сравнения твердотельный медносульфатный неполяризующийся длительного действия ЭСТД предназначен для работы в системах электрохимической защиты от коррозии для измерения поляризационного и суммарного потенциала подземных стальных сооружений путем создания электролитического контакта с грунтом.
ЭСТД позволяет производить измерения защитного (суммарного) и поляризационного (по методу отключения тока вспомогательного электрода согласно ГОСТ 9.602) потенциалов подземных стальных сооружений.
ЭСТД устанавливается в комплекте со станциями катодной защиты (СКЗ), подсистемами коррозионного мониторинга (ПКМ) и контрольно-измерительными пунктами (КИП) в местах, определяемых проектами катодной защиты.

Характеристики

Наименование характеристики Значение

Потенциал ЭСТД по отношению к насыщенному каломельному электроду при температуре 25°С, мВ

от плюс 60 до плюс 67

Потенциал ЭСТД по отношению к хлорсеребряному электроду, мВ

100 ± 20

Нестабильность потенциала ЭС за 8 ч работы при нагрузке 3,0 мкА, не более, мВ

5

Переходное электрическое сопротивление, не более, Ом

18

Рабочая площадь поверхности электрода, не менее, см2

107

Площадь поверхности медного стержня, не менее, см2

22

Средний размер пор сенсорной зоны, мкм

17

Габаритные размеры ЭСТД мм:

наружный диаметр

длина



39±5

180±20

Диапазон рабочих температур, °С

– 18 … + 85

Диапазон температур хранения, °С

– 40 … + 85

Длина измерительных кабелей ЭСТД, м (для заказа доступны любые длины кабелей)

6

Масса, не более, кг

1,6
