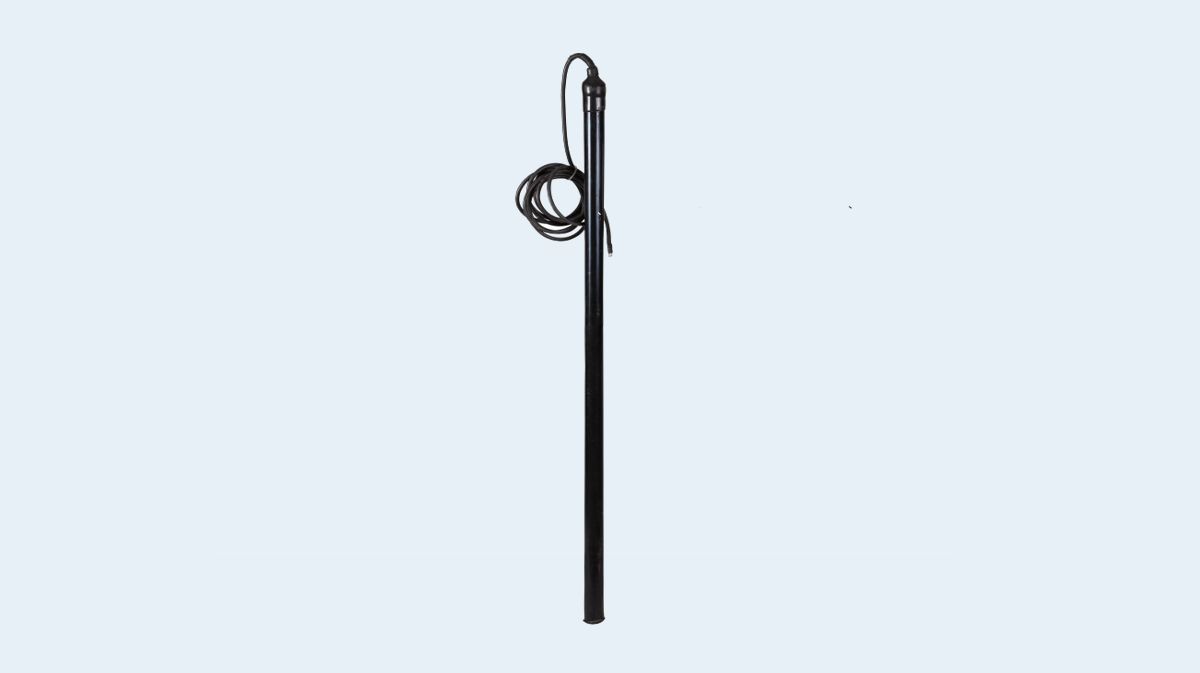

Анодный заземлитель полимерный АЗП-РА

Категория:

Описание

Анодный заземлитель полимерный типа АЗП-РА используется в системах катодной защиты от коррозии подземных металлических сооружений. Главное назначение устройства — обеспечить достаточное сопротивление в почве, чтобы анодный ток не распространялся за проектные границы электрохимзащиты и оказывал воздействие на защищаемый объект. Заземлители предназначены для работы в комплекте с преобразователями катодной защиты в любых почвенно-климатических условиях при расположении электродов ниже глубины промерзания грунта.

Характеристики

Исполнение Незакольцованный Закольцованный
Диаметр анода d=50 d=80 d=50 d=80
Максимальная токовая нагрузка, А

5
Скорость анодного растворения, кг/А×год    0,01…0,06       0,07    0,01…0,06    0,01…0,06
Габаритные размеры электрода, мм:
– диаметр
– длина (высота)

50
1500

80
1250

50
1861

80
1460
Габаритные размеры упакованного электрода, мм, не более:
– диаметр
– длина (высота)

205
1810

218
1873

198
1810

198
1810

Марка кабель-вывода

 КГН-ХЛ ЭХЗ 1×6

КГН-ХЛ ЭХЗ 1×4
Длина кабель-вывода, м

3
Марка магистрального кабеля

КГН-ХЛ ЭХЗ 1×10
Масса одного АЗП-РА-У (с активатором прианодного пространства), кг, не более 60 70 60 80
Стандартное расстояние между точками присоединения к магистральному кабелю при вертикальной установке анодных заземлителей, м

5
Температура эксплуатации, °С

от 0 до 60

Документация

Паспорт
