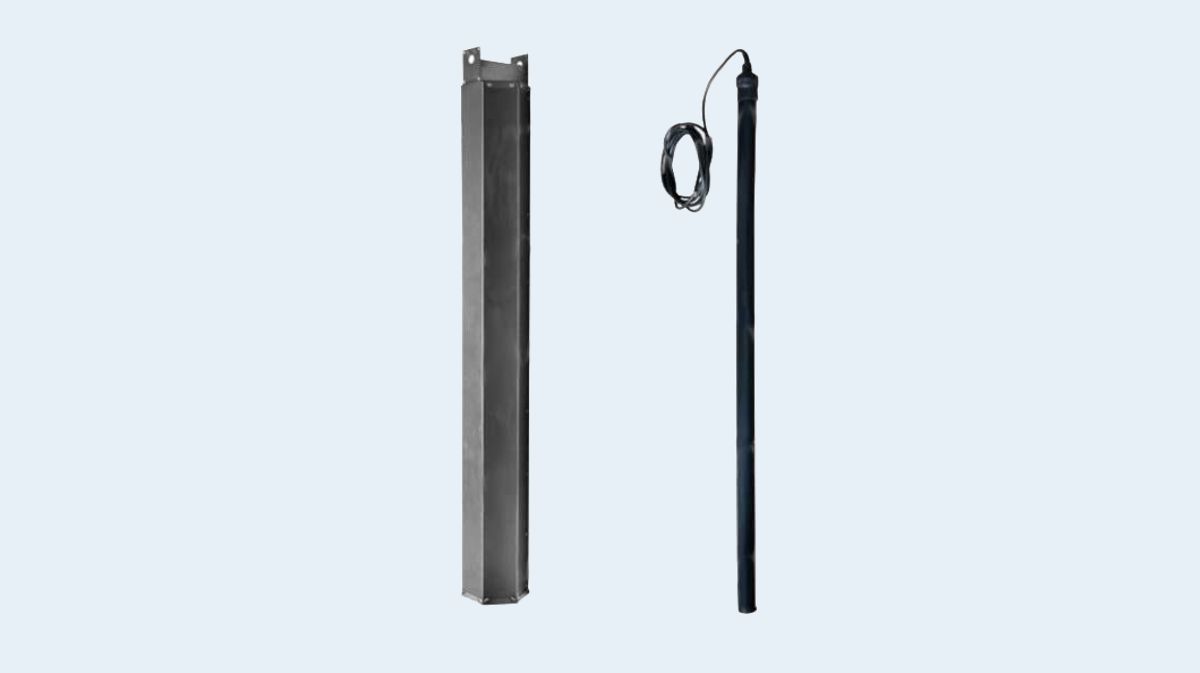

Анодный заземлитель полимерный АЗП-РА®-Г, АЗП-РА®-ГУ

Категория:

Описание

Анодные заземлители «Радуга®» АЗП-РА-Г глубинный, -ГУ глубинный упакованный разработаны для монтажа на большой глубине.  Заземлители предназначены для работы в комплекте с преобразователями катодной защиты в любых почвенно-климатических условиях при расположении электродов ниже глубины промерзания грунта. Главное назначение анодных заземлителей — обеспечить достаточное сопротивление в почве, чтобы анодный ток не распространялся за проектные границы электрохимзащиты и оказывал воздействие на защищаемый объект.

Характеристики

Исполнение Незакольцованный                     Закольцованный
Диаметр анода d=50 d=80 d=50 d=80
Максимальная токовая нагрузка, А 5
Скорость анодного растворения, кг/А-год 0,01…0,06 0,01…0,06 0,01…0,06 0,01…0,06
Габаритные размеры блока, мм, не более:
АЗП-РА-Г
– диаметр
– длина (высота с муфтами)
АЗП-РА-ГУ
– диаметр описанной окружности вокруг шестигранника
– длина (высота)		 50
1750

205
1930

 80
1750

216
2025

 50
1460

198
1930

 80
1460

198
1930
Масса электрода, кг, не более 5 10,5 2,8 10,5
Масса блока, кг, не более 60 75 60 80
Марка магистрального кабеля КГН-ХЛ ЭХЗ 1×4
Длина кабель-вывода, м, не более 3
Марка магистрального кабеля КГН-ХЛ ЭХЗ 1×10
Тип корпуса глубинного упакованного заземлителя:
– в стандартном исполнении
– под заказ		 шестигранный
оцинкованная труба		 шестигранный
оцинкованная труба		 шестигранный шестигранный

Документы

Паспорт
