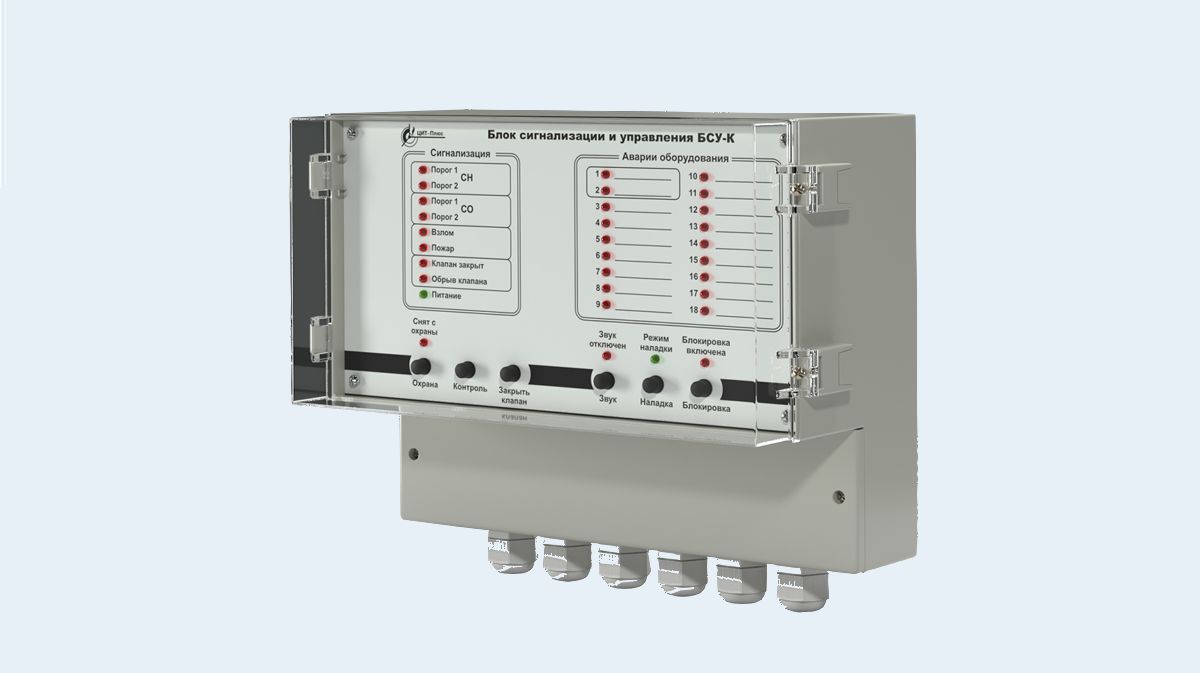

Блок сигнализации и управления БСУ-К

14000 ₽

Категория:

Описание

Блок сигнализации и управления БСУ-К разработан для использования в составах систем автоматического контроля загазованности САКЗ-МК®-3. При соответствии технических характеристик и параметров входных/выходных сигналов, может применяться в других комплексах контроля загазованности.

Блок сигнализации и управления котельной БСУ-К предназначен для:
— приема, индикации и запоминания сигналов от сигнализаторов загазованности природным газом и оксидом углерода, датчиков аварийных параметров, датчиков аварий технологического оборудования, датчиков пожарной и охранной сигнализации;
— приема и индикации сигналов от запорного газового клапана;
— выдачи сигнала управления исполнительным устройством (например, вентиляцией) в предаварийной и аварийной ситуации;
— выдачи сигнала управления запорным газовым клапаном при аварийной ситуации.

Блок сигнализации и управления котельной БСУ-К может быть совмещен с клапанами различного типа:

  • запорный газовый электромагнитный клапан КЗГЭМ;
  • нормально-закрытый клапан.

Монтаж и обслуживание блока сигнализации и управления котельными БСУ-К, должны производиться в соответствии с технической документацией. Подключение и использование блоков без ознакомления с инструкцией запрещено во избежание аварийных ситуаций.

Характеристики

Основные технические характеристики



Наименование параметра или характеристики

 Значение для
БСУ-К БСУ-К

EXPERT
Время срабатывания, с, не более 5
Количество входов для подключения сигнализаторов зага- зованности 2 2+16
Количество входов для подключения датчиков:

аварийных параметров котельной («Авария 1», «Авария 2») аварий технологического оборудования («Авария

3»…«Авария 18»)

охранной и пожарной сигнализаций

 2

16



1 + 1

 2

–



1 + 1
Параметры входных сигналов от сигнализаторов (клапана):

«Порог 1» (меандр)

«Порог 2», («Сост.клапана»)

«Неисправность» (меандр)



(Uпит … 0)В (0 + 0,5)В

(0 … Uпит)В
Напряжения состояний дискретных входных сигналов: логический ноль, В, не более

логическая единица, В

 0,5

6 … 27
Количество релейных выходов 8
Максимальный коммутируемый ток контактов реле при на-

пряжении переменного тока 230В частотой 50 Гц, А, не более

 2
Тип выходного сигнала управления клапаном:

амплитуда, В (максимальный выходной ток, А) длительность импульса / период следования, сек.

 импульс 37±5 (9)

0,4/4
Напряжение питания переменного тока частотой (50±1) Гц, В от 190 до 253
Потребляемая мощность, ВА, не более 10
Габаритные размеры, мм, не более 245 × 210 × 110
Масса, кг, не более 1,0
