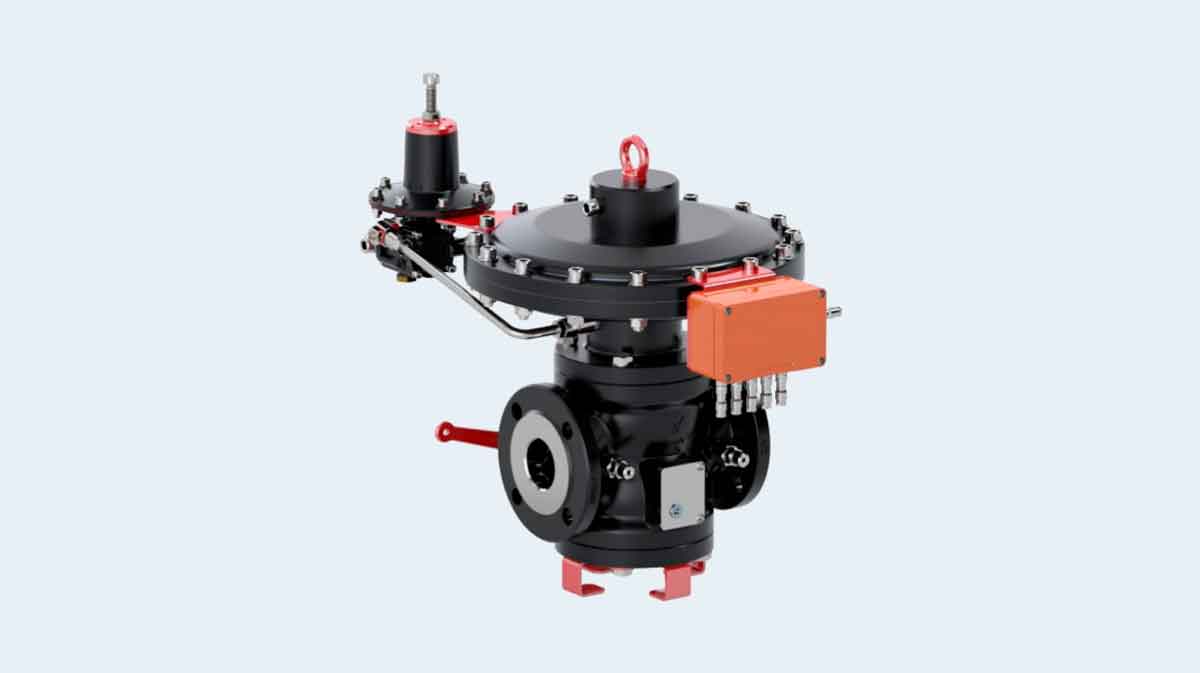

Первый отечественный «умный» регулятор давления. Применение в составе регулятора системы мониторинга параметров RATIO позволяет осуществлять мониторинг и передачу технологических параметров работы узла редуцирования: входное давление, выходное давление, технологический расход газа, температуру газа, температуру в отсеке ПРГ, контроль срабатывания запорного клапана.
Модульная конструкция позволяет реализовать четыре типа устройств на единой базе (корпусе), с возможностью дооснащения на месте эксплуатации:
— регулятор давления (Venio-C.R5);
— регулятор давления + ПЗК (Venio-C.R5-Z);
— регулятор давления + регулятор-монитор (Venio-C.R5-C.R5);
— только ПЗК (Venio-G)
Регулятор предназначен для редуцирования высокого и среднего давления на низкое, среднее и высокое, автоматического поддержания выходного давления на заданном уровне независимо (кроме режимов которые предусмотрены режимами работы регулятора) от изменения расхода и входного давления.
Регулятор изготовлен ООО «ЭЗОТ «Сигнал», Россия и соответствует требованиям технических условий СЯМИ.493611-559ТУ, Техническому регламенту Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования», ГОСТ 34011-2016 и «Правилам безопасности сетей газораспределения и газопотребления».
Характеристики
Регулятор может использоваться в системах газоснабжения в составе ГРП, работающих на природном газе по ГОСТ 5542-2014 и сжиженном газе по ГОСТ 20448-90.
Вид климатического исполнения регулятора УХЛ2 по ГОСТ 15150-69 для работы при температуре окружающей среды от минус 40 до +60 ºС.
| № п/п |
Наименование параметра или размера |
Величина по типоразмерам |
| Venio- C.R5.13800 |
Venio- C.R5.27000 |
Venio- C.R5.40000 |
| 1 |
Рабочая среда |
Природный газ по ГОСТ 5542-2014 с содержанием H2S и CO2 не более 6%; Сжиженный газ ГОСТ 20448-90 (газовая
фаза); неагрессивные газы (азот и т.д.) |
| 2 |
Диапазон входных давлений
(Pеmin / Pеmax), МПа |
0,01-1,6 |
| 3 |
Диапазон настройки выходного
давления (Рвых, Ра), кПа |
1,5-600 |
| 4 |
Давление закрытия рабочего клапана от
давления настройки (Pf), не более |
10% |
| 5 |
Точность регулирования |
Повышенная точность регулирования –
до 2,5% |
| 6 |
Погрешность срабатывания ПЗК |
Не более ±5 % |
| 7 |
Время закрытия ПЗК |
Не более 1 с |
| 8 |
Класс герметичности рабочего и запорного
клапанов |
«А» по ГОСТ 9544-2015 |
| 9 |
Минимальный расход (Qmin) |
Не менее 1 % от максимального
расхода (Qmax) при конкретном значении входного давления P(е) |
| 10 |
Присоединительные размеры входного и выходного патрубков:
— условный проход Ду, мм Venio-C.R5.13800
Venio-C.R5.27000 Venio-C.R5.40000
— вид соединения |
50
80
100
Фланцевое по ГОСТ 12817-80 |
| 11 |
Габаритные размеры, мм
— длина
— ширина
— высота |
см. габаритные чертежи |
| 12 |
Строительный размер, мм |
230 |
| 13 |
Срок службы |
40 лет |
| 14 |
Гарантия производителя |
5 лет |
| 15 |
Масса, кг, не более |
14,5 |
