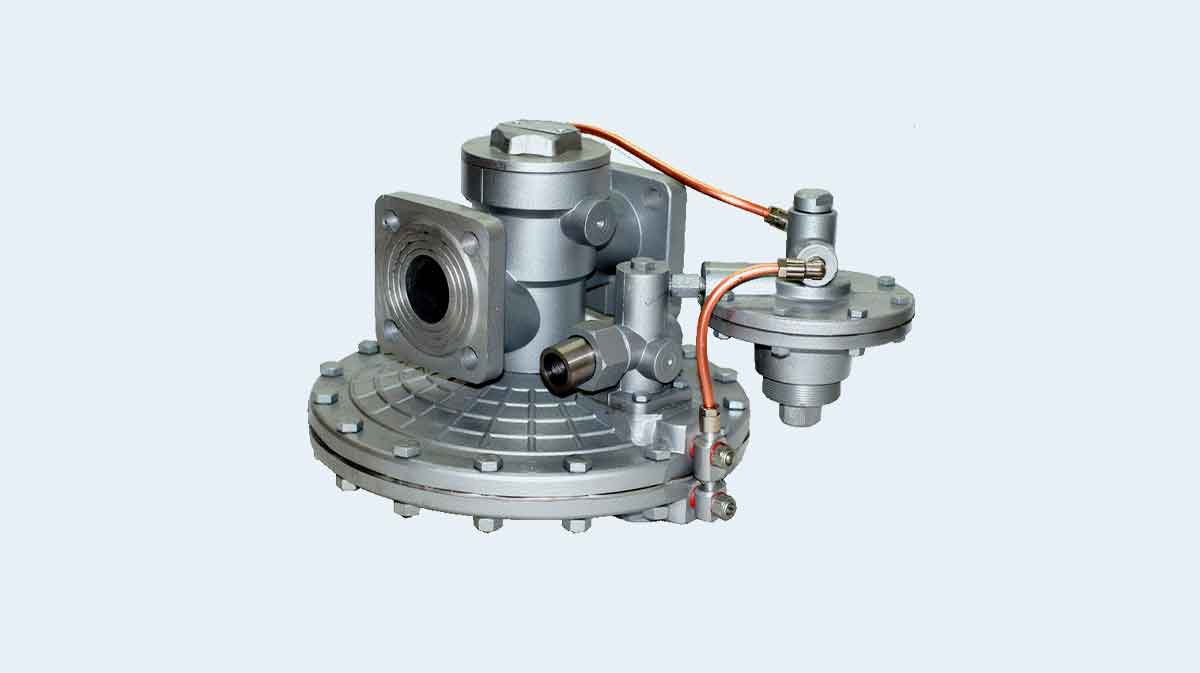

Регулятор давления газа РДБК

Регулятор давления газа РДБК

100 ₽

Категория:

Описание

Регулятор РДБК обеспечивает редуцирование высокого или среднего давления, автоматическое поддержание выходного давления на заданном уровне независимо от изменений расхода и входного давления, автоматическое отключение подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений; предназначен для установки в ПРГ систем газоснабжения населенных пунктов.

Прибор выпущен отечественной компанией ООО ЭПО «Сигнал» и в полной мере отвечает требованиям ТР ТС 010/2011, СЯМИ.493611-559ТУ, ГОСТ 34011-2016.

Регулятор изготавливается в 2-х исполнениях:
— с выходным низкими и средним давлением (Н);
— с выходным средним и высоким давлением (В).

В ходе своего функционирования РДБК не наносит никакого вреда окружающей среде. Существуют модификации: В (с повышенным давлением на выходе) и Н (с пониженным давлением на выходе). Модификации с учетом размещения входа РДБК-50Н/30-Л (вход слева), РДБК-50-Н/30 (вход справа).

Преимущества

  • Направление потока справа-налево по умолчанию или слева-направо (по требованию);
  • Настроечные пружины и спец. ключи в комплекте поставки;
  • Наличие защитного лакокрасочного покрытия корпусных деталей и гальванического покрытия на остальных комплектующих;
  • Материал рабочих сёдел и валов – нержавеющая сталь;
  • Корпус рабочего клапана – металлический;
  • Элементы управления и визуального контроля вынесены на лицевую сторону регулятора для удобства эксплуатации;
  • Для крепления импульсных трубок к узлам регулятора используются герметичные фитинги тапа «американка»;
  • Регулировочные дроссели выполнены в едином корпусе с возможностью точной настройки;
  • Изготовления регуляторов в «левом» и «правом» исполнениях для удобства обслуживания;
  • Применение импульсных трубок из нержавеющей стали.

Характеристики

  • Условия эксплуатации регулятора соответствуют климатическому исполнению УХЛ 2 по ГОСТ 15150-69 для работы при температуре окружающей среды от минус 40 до плюс 60 °С.
  • Регулятор соответствует требованиям ГОСТ 12.2.003-91, ГОСТ 11881-76 и в процессе эксплуатации не оказывает отрицательного воздействия на окружающую среду.
  • Регулятор изготавливается в следующих исполнениях: В зависимости от величины выходного давления — с выходным низким давлением (Н); — с выходным высоким давлением (В). В зависимости от расположения входа — с правой стороны РДБК-50-Н/30; — с левой стороны РДБК-50-Н/30-Л.
№ п/п Наименование параметра или размера Величина по типам или исполнениям
РДБК-50-Н (Л) РДБК -50-В (Л)
1 Рабочая среда Природный газ ГОСТ 5542-2014
2 Наименьшее входное давление, Рвх, МПа 0,05 0,1
3 Наибольшее входное давление, Рвх, МПа 1,2
4 Диапазон настройки выходного давления

Рвых, кПа

 1,5…60 60…600
5 Точность регулирования, % от верхнего предела настройки Рвых ±10
6 Класс точности регулятора 10
7 Масса, кг, не более 32 30
8 Диаметр седел, мм 25, 30, 35,

9

 Условная пропускная способность Ку, м3/ч, не менее, для седел с диаметром:

— 25 мм / — 30 мм / — 35 мм

400/600/900

10

 Присоединительные размеры: номинальный диаметр прохода

— входного и выходного патрубков, мм

— соединение

DN50

Фланцевое по ГОСТ 33259-2015
11 Давление закрытия рабочего клапана, Рзакр, % от Рвых, не более 20
12 Зона нечувствительности, % от Рвых, не

более

 2,5
13 Степень герметичности рабочего и

запорного клапанов

 Класс герметичности «А» по ГОСТ 9544-2015



Рвх. МПа РДБК-50-Н/ РДБК-50-В/

(седло D25)

 РДБК-50-Н/ РДБК-50-В/

(седло D30)

 РДБК-50-Н/ РДБК-50-В/

(седло D35)
Диапазон настройки выходных давлений, кПа
1,5…60 / 60…600
Максимальная пропускная способность Qmax, м3/ч
0,005 — — —
0,05 200 250 / — 330 / —
0,1 350 450 600
0,2 550 650 950
0,3 700 850 1250
0,4 900 1100 1550
0,5 1100 1300 1850
0,6 1250 1500 2150
0,7 1400 1700 2500
0,8 1600 1950 2800
0,9 1800 2150 3100
1,0 2000 2350 3400
1,1 2150 2600 3700
1,2 2300 2800 4050

Документация

РЭ РДБК Листовка РДБК

РЭ РДБК

Сертификат ГАЗСЕРТ регуляторы
