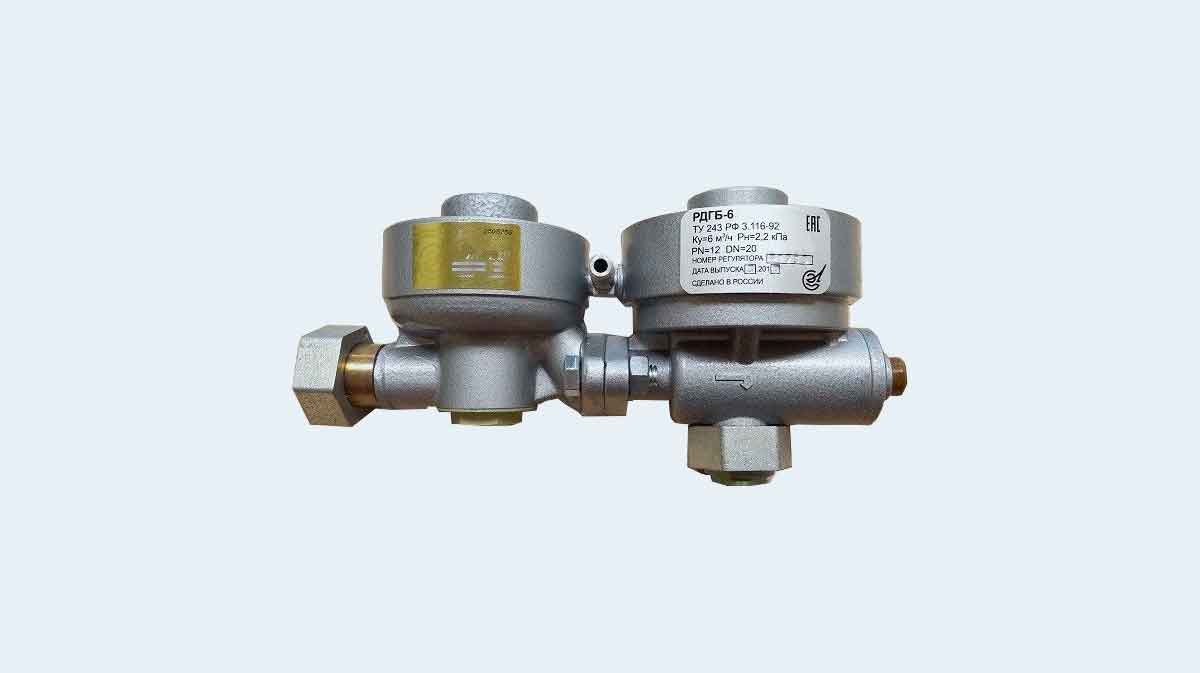

Регулятор давления газа РДГБ-6

Регулятор давления газа РДГБ-6

100 ₽

Категория:

Описание

Регулятор давления газа РДГБ-6 разработан для редуцирования давления (среднего/высокого) на низкое, сохранения на оптимальном уровне давления на выходе в случаях, когда происходит изменение давления на входе и сокращения расхода, выключения газоподачи в автоматизированном режиме при критичном сокращении или увеличении давления на выходе свыше пиковых величин.

Устройство активно применяется в газоснабжающих системах в ГРП, которые функционируют на газе (природном), согласно требованиям ГОСТ 5542-87.

Вид климатического исполнения регулятора УХЛ2 по ГОСТ 15150-69 для работы при температуре окружающей среды от минус 40 до +60 °С.

Преимущества

  • Регулятор устойчив к воздействию окружающей среды-воздуха с темпера- турой от минус 40 до +60 °С с относительной влажностью 95% при +35 °С без конденсации влаги.
  • По защищенности от воздействия окружающей среды регулятор соответствует обыкновенному исполнению по ГОСТ Р 52931-2008.
  • Регулятор работоспособен в условиях воздействия вибрации с частотой (5…35) Гц и амплитудой смещения 0,75 мм.
  • Регулятор в транспортной таре выдерживает без повреждений воздействия:
    а) окружающей среды в диапазоне температур от минус 40 °С до +60 °С;
    б) относительной влажности до 100 % при температуре +40 °С;
    в) вибрации с частотой (10…55) Гц и амплитудой смещения 0,35 мм;
    г) ударных нагрузок со значением пикового ускорения 98 м/с2, длительностью ударного импульса 16 мс, с числом ударов 1000 для каждого из трех взаимно — перпендикулярных направлений.
  • Регулятор обеспечивает:
    безотказную наработку не менее 44000 ч;
    средний срок службы 30 лет.

Характеристики

№

п/п

Наименование параметра Тип регулятора
РДГБ-6
1 Документ, устанавливающий технические требования СЯМИ.493611-559ТУ
2 Регулируемая среда природный газ по ГОСТ 5542-2014
3 Температура окружающей среды, 0С от минус 40…+60
4 Наименьшее входное давление, Рвх, МПа Наибольшее входное давление, Рвх, МПа 0,05 1,2
5 Диапазон настройки выходного давления, Рвых, кПа 2,2 ±0,2
6 Точность регулирования, % от верхнего предела настройки Рвых. ±10
7 Класс точности регулятора 10
8 Давление закрытия рабочего клапана Рзакр,  % от Р вых. не более 20
9 Зона нечувствительности, % от Рвых., не более 2,5
10 Давление начала срабатывания предохранительного сбросного клапана ПСК, кПа Рзакр+0,5кПа
11 Диапазон настройки давления срабатывания  предохранительного запорного клапана ПЗК, от верхнего значения Рвых, кПа

—  при повышении выходного давления

—  при понижении выходного давления





—

(0,2…0,75) Рвых
12 Погрешность срабатывания ПСК и ПЗК от заданного значения настройки, % ±5
13 Пропускная способность, м3/час при Рвх=0,05 МПа 6
при Рвх=0,1 МПа
при Рвх=0,2 МПа
при Рвх=0,3 МПа
при Рвх=0,4 МПа
при Рвх=0,5 МПа
при Рвх=0,6 МПа
при Рвх=1,2 МПа
14 Неравномерность регулирования, % (не более) ±10
15 Присоединительные размеры входного патрубка, DN, мм выходного патрубка, DN, мм Соединение (вход, выход)

20

20

G3/4-B
16 Габаритные размеры 200х82х100
17 Масса, кг (не более) 1,2
